ESPAÑOL
6 CAMBIAR EL BOMBÍN
14

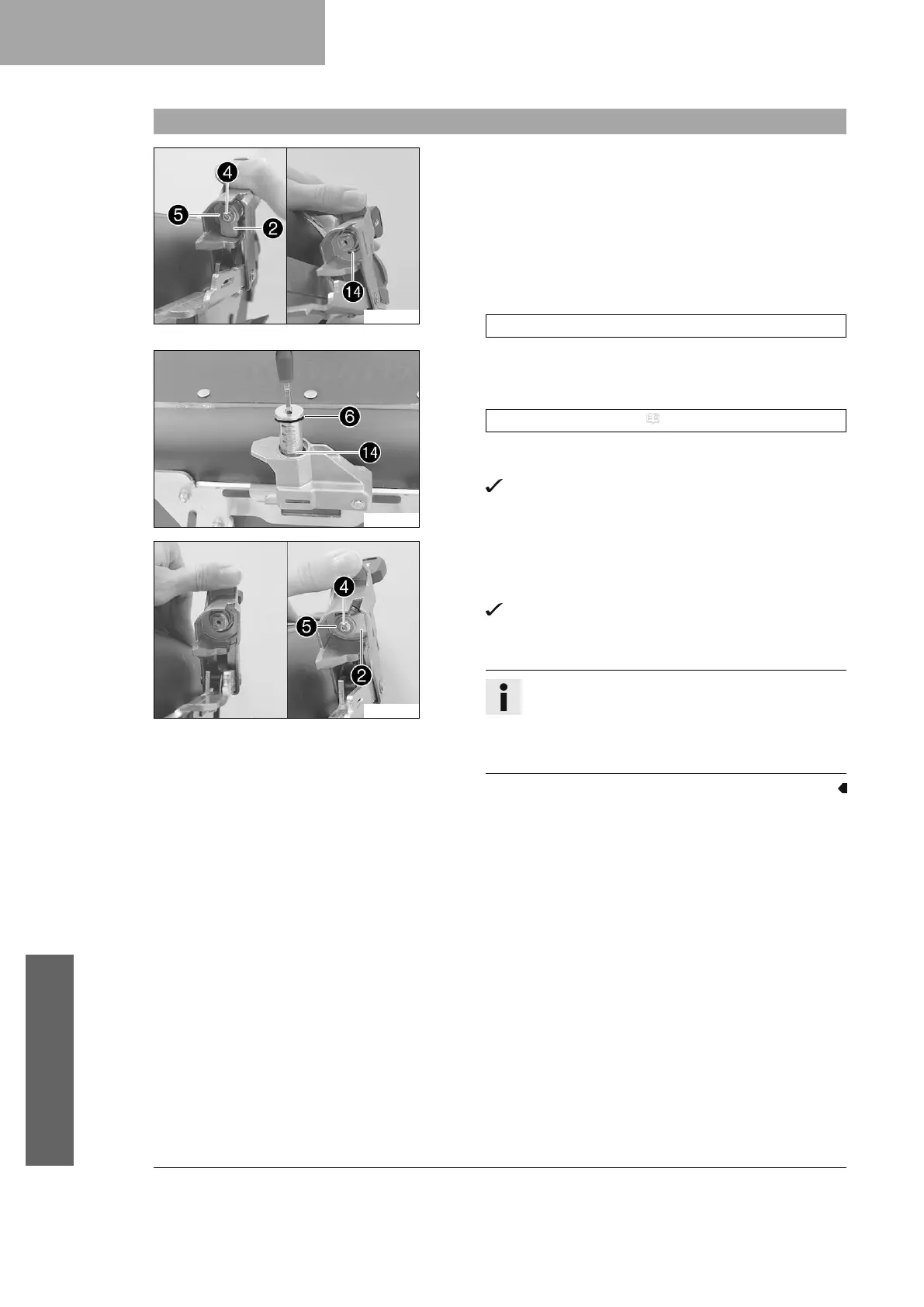

6.1 Cambiar el bombín
500659-01
Desmontar el bombín
– Posición de la llave 90° a la izquierda.
– Tirar de la palanca de bloqueo hacia arriba.
–
Retirar el tornillo
4
con la arandela
5
y la placa de blo-
queo
2
.
–
Presionar el contrapitón
bo
hacia dentro del bombín.
– Retirar el bombín.
Prescripción
La llave de encendido permanece en el bombín.
500646-01
Montar el bombín
–
Engrasar y montar la junta tórica
6
(volumen de suminis-
tro).
Grasa de larga duración ( p. 17)
– Colocar e insertar el bombín como se muestra (el contra-
pitón
bo
debe mirar hacia abajo).
El contrapitón
bo
se enclava.
500647-01
– Tirar de la palanca de bloqueo hacia arriba.
–
Colocar la placa de bloqueo
2
(volumen de suministro)
en el bombín como se muestra en la figura.
La placa mira a la derecha.
–
Montar y apretar el tornillo
4
con la arandela
5
(ambos
incluidos en el volumen de suministro).
Información
La placa de enclavamiento con entalladura
3
(vo-
lumen de suministro) se necesita para el montaje
de la cerradura opcional de la tapa, véase capítulo
7
