ESPAÑOL
OPCIONAL 7
15

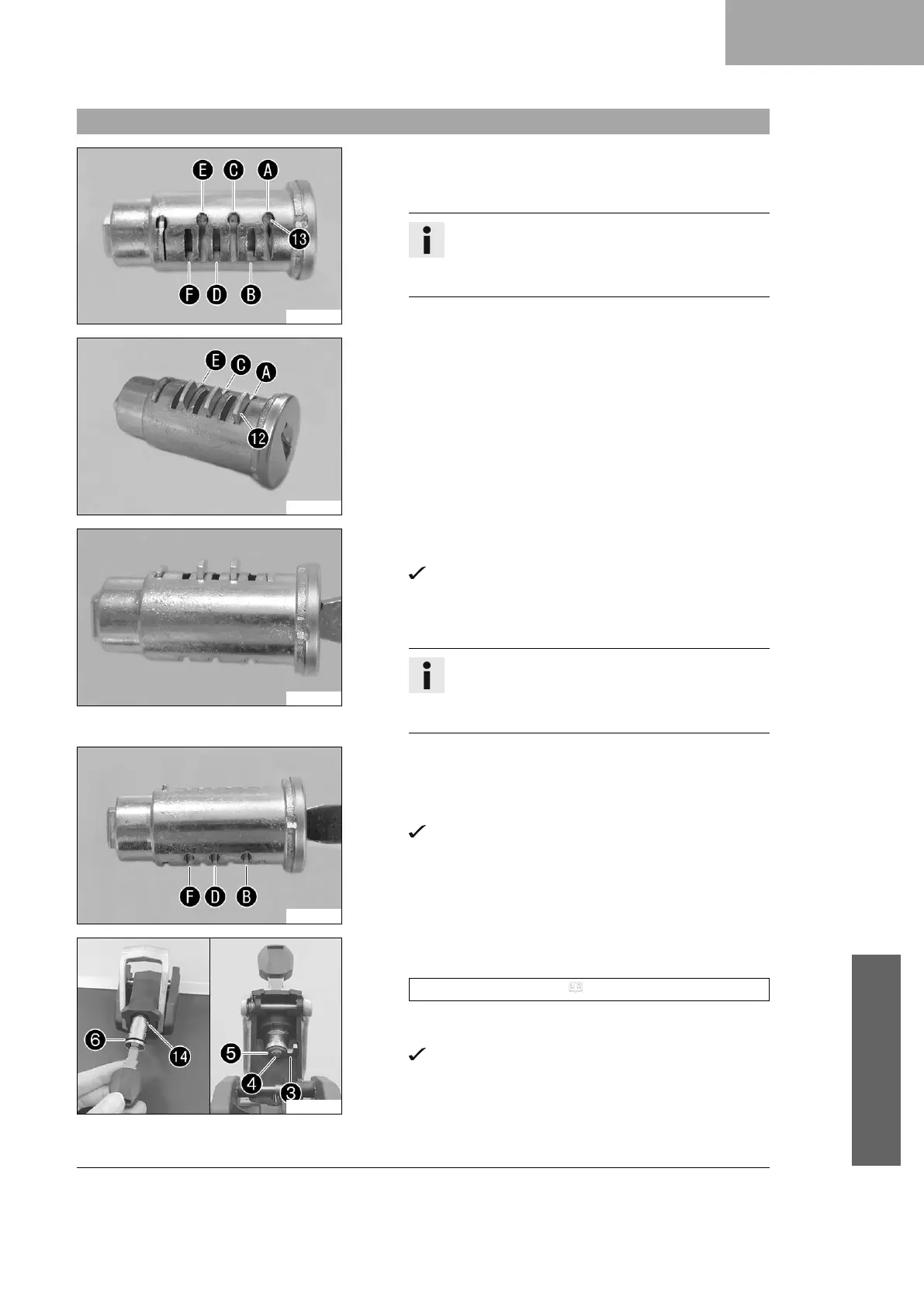

7.1 Bombín opcional para el cierre de la tapa
500644-01
Montar el bombín
–
Colocar los muelles
bn
(volumen de suministro) en las
cámaras
A
,
C
y
E
.
Información
El kit contiene muchas piezas pequeñas. Se
recomienda realizar el ensamblaje sentado en una
mesa.
500645-01
–
Insertar los pitones
bm
(volumen de suministro) con la
cifra 1 en las cámaras
A
,
C
y
E
.
500517-01
– Insertar la llave de encendido y comprobar si los pitones
con la cifra 1 son adecuados.
Todos los pitones deben quedar completamente enra-
sados con el bombín.
– Sustituir los pitones que no sean adecuados por los que
tengan los números adecuados.
Consejo
Es recomendable anotar las cifras de los pitones
que son adecuados para equipar así el siguiente
bombín de igual forma.
500518-01
–
Repetir los pasos de trabajo en las cámaras
B
,
D
y
F
hasta que las primeras seis cámaras estén ocupadas por
los pitones adecuados.
– Colocar la llave de encendido.
Todos los pitones deben quedar completamente enra-
sados con el bombín.
500660-01
–
Engrasar y montar la junta tórica
6
(volumen de suminis-
tro).
Grasa de larga duración ( p. 17)
– Colocar e insertar el bombín como se muestra (el contra-
pitón
bo
debe mirar hacia la derecha).
El contrapitón
bo
se enclava.
– Tirar del bloqueo hacia arriba.
–
Colocar la placa de bloqueo
3
(volumen de suministro de
la Topcase) en el bombín como se muestra en la figura.
