ITALIANO
SOSTITUZIONE DEL BLOCCHETTO SERRATURA 6
15

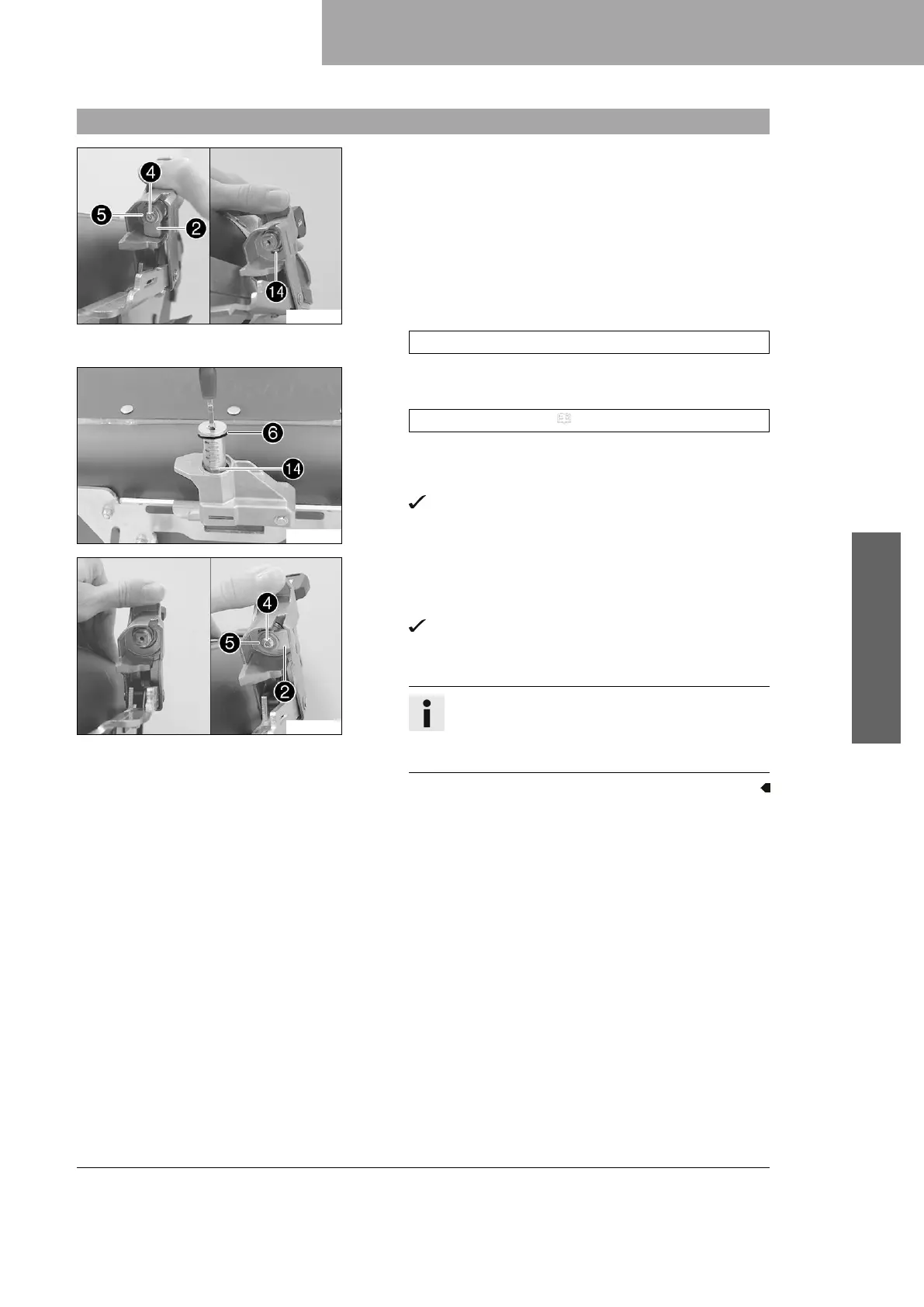

6.1 Sostituzione del blocchetto serratura
500659-01
Smontaggio del blocchetto serratura
– Posizione chiave a 90° a sinistra.
– Tirare verso l'alto la levetta di bloccaggio.
–
Rimuovere la vite
4
con la rondella
5
e la piastra di
bloccaggio
2
.
–
Spingere il lamierino d'innesto
bo
nel blocchetto serra-
tura.
– Rimuovere il blocchetto serratura.
Nota
La chiave di accensione rimane nel blocchetto serratura.
500646-01
Montaggio del blocchetto serratura
–
Ingrassare e montare l'O-ring
6
(in dotazione).
Grasso a lunga durata ( p. 18)
– Posizionare e inserire il blocchetto serratura nel modo
illustrato in figura (il lamierino d'innesto
bo
deve essere
rivolto verso il basso).
Il lamierino d'innesto
bo
si innesta.
500647-01
– Tirare verso l'alto la levetta di bloccaggio.
–
Posizionare la piastra di bloccaggio
2
(in dotazione) sul
blocchetto serratura come mostrato in figura.
La piastra è rivolta verso destra.
–
Montare e serrare la vite
4
con la rondella
5
(entrambe
in dotazione).
Info
La piastra di bloccaggio con scanalatura
3
(in
dotazione) è necessaria per il montaggio ottimale
della serratura del coperchio, v. capitolo 7
