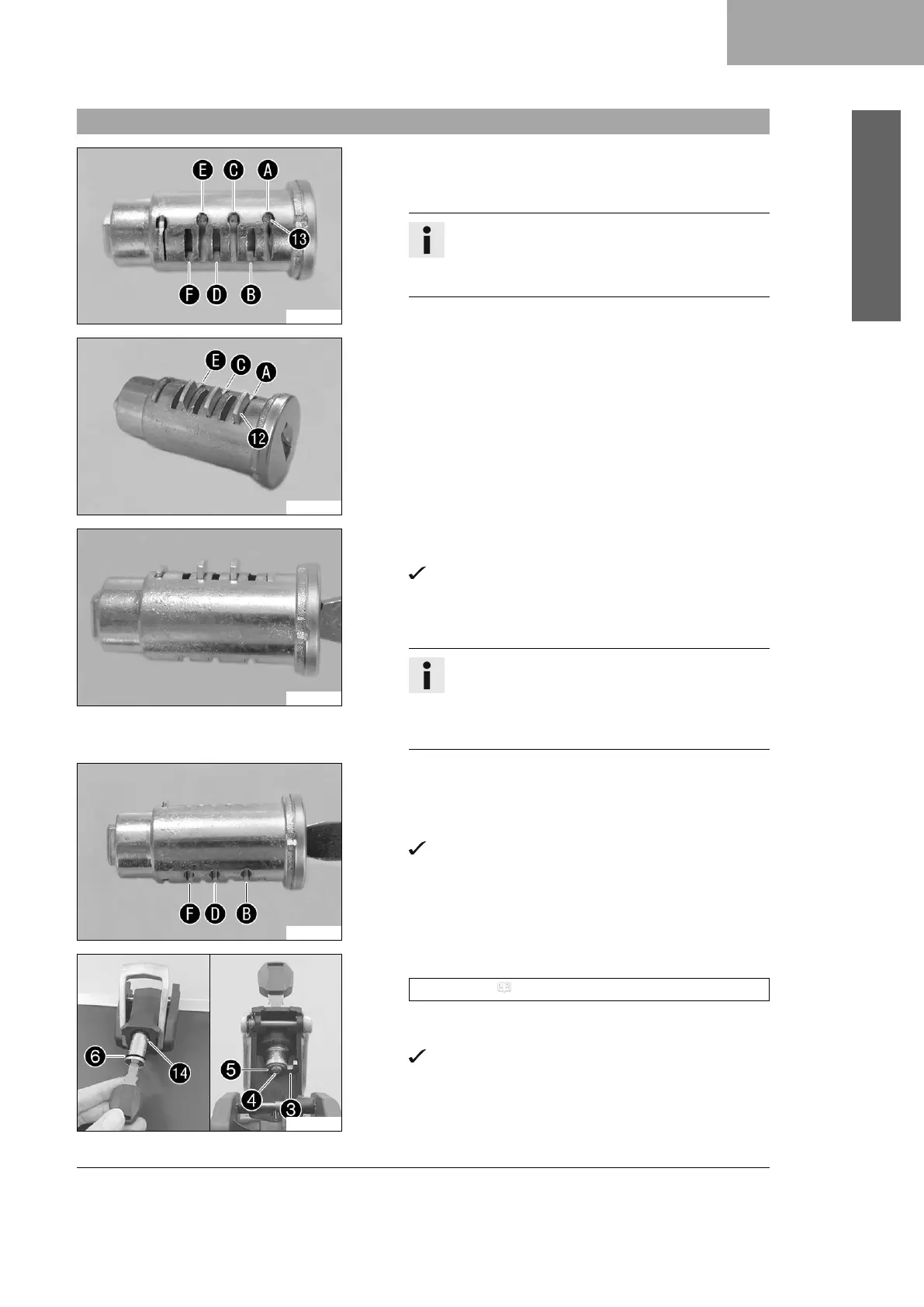

7.1 Optionale Schließzylinder für Deckelabsperrung
500644-01
Schließzylinder einbauen
–
Federn
bn
(Lieferumfang) in die Kammern
A
,
C
und
E
einsetzen.
Info
Der Kit enthält viele Kleinteile. Es wird empfohlen
den Zusammenbau an einem Tisch sitzend durch-
zuführen.
500645-01
–
Zuhaltungen
bm
(Lieferumfang) mit der Ziffer 1 in die
Kammern
A
,
C
und
E
einsetzen.
500517-01
– Zündschlüssel einsetzen und überprüfen, ob die Zuhaltun-
gen mit der Ziffer 1 passend sind.
Alle Zuhaltungen schließen plan mit dem Schließzylin-
der ab.
– Nicht passende Zuhaltungen gegen die mit der passenden
Nummer austauschen.
Tipp
Es ist empfehlenswert zu notieren, welche Ziffern
die passenden Zuhaltungen besitzen, damit man
die folgenden Schließzylinder gleich bestücken
kann.
500518-01
–
Arbeitsschritte für die Kammern
B
,
D
und
F
wieder-
holen, bis die ersten sechs Kammern mit den passenden
Zuhaltungen belegt sind.
– Zündschlüssel einsetzen.
Alle Zuhaltungen schließen plan mit dem Schließzylin-
der ab.
500660-01
–
O-Ring
6
(Lieferumfang) fetten und montieren.
Langzeitfett ( p. 17)
– Schließzylinder wie dargestellt positionieren und einsetzen
(Einrastblech
bo
muss nach rechts zeigen).
Einrastblech
bo
rastet ein.
– Verriegelung hochziehen.
–
Verriegelungsplatte
3
(Lieferumfang Topcase) wie darge-
stellt am Schließzylinder positionieren.
