FRANÇAIS
7 EN OPTION
16

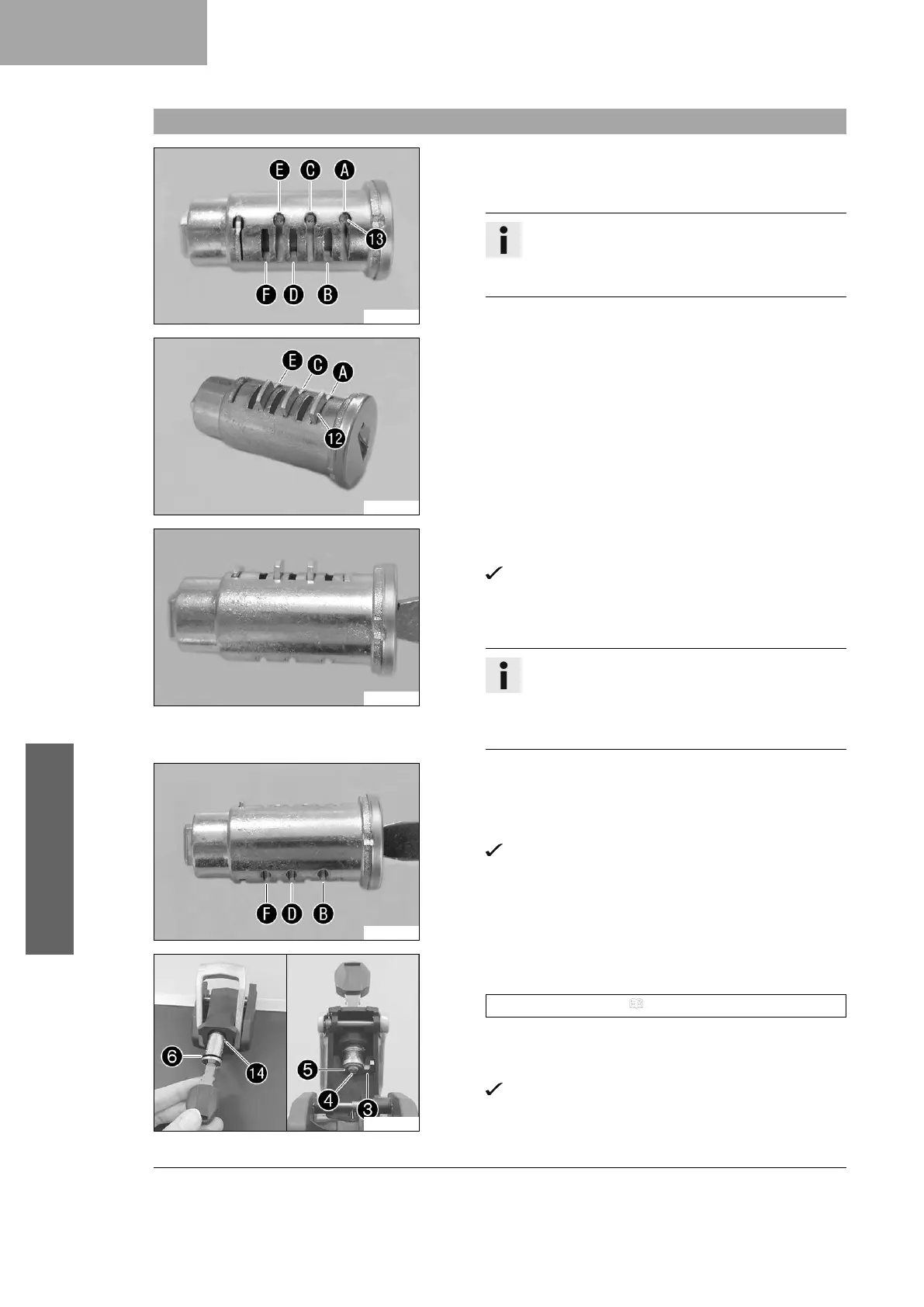

7.1 Cylindre de fermeture en option pour verrouillage du couvercle
500644-01
Montage du cylindre de fermeture
Introduire les ressorts
bn
(compris dans la livraison) dans
les chambres
A
,
C
et
E
.
Info
Le kit contient de nombreuses petites pièces. Il est
recommandé de procéder à l’assemblage assis à
une table.
500645-01
Introduire les arrêts de gâchette
bm
(compris dans la
livraison) portant le chiffre 1 dans les chambres
A
,
C
et
E
.
500517-01
Insérer la clé de contact et vérifier que les arrêts de
gâchette portant le chiffre 1 sont adaptés.
Tous les arrêts de gâchette coïncident à plat avec le
cylindre de fermeture.
Remplacer les arrêts de gâchette par des modèles portant
le bon numéro s’ils ne conviennent pas.
Conseil
Il est recommandé de noter quels chiffres possè-
dent les arrêts de gâchette appropriés afin de pou-
voir à l’avenir équiper immédiatement les prochains
cylindres de fermeture.
500518-01
Répéter les étapes de travail pour les chambres
B
,
D
et
F
jusqu’à ce que les six premières chambres soient
munies des arrêts de gâchette appropriés.
Insérer la clé de contact.
Tous les arrêts de gâchette coïncident à plat avec le
cylindre de fermeture.
500660-01
Graisser et mettre le joint torique
6
en place (compris
dans la livraison).
Graisse longue durée ( p. 18)
Positionner le cylindre de fermeture comme indiqué sur
l'illustration et l'insérer (le support de verrou
bo
doit être
orienté vers la droite).
Le support de verrou
bo
s'enclenche.
Tirer le dispositif de verrouillage vers le haut.
