101
DMX
3
19.

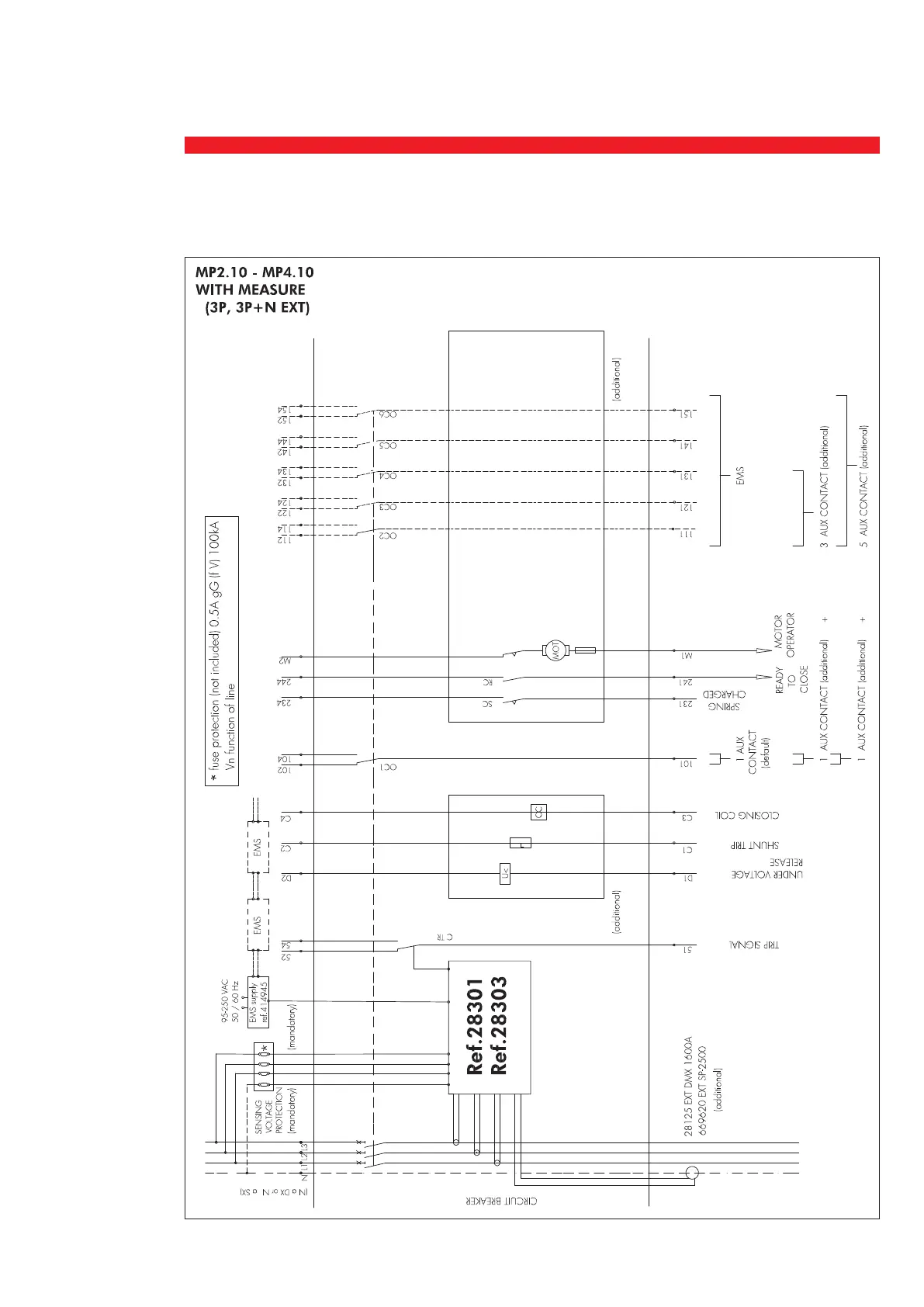

Electrical diagram
* For
version
with integrated
metering, it's
necessar
y to
connect terminals
LINES to relating
phases, by
means of cable
4x1,5mm
2
with reinforced
insulation and
protected by fuse
type XX 1A (Icu/
Ue >= breaker
Icu/Ue)
100
102
