Détails

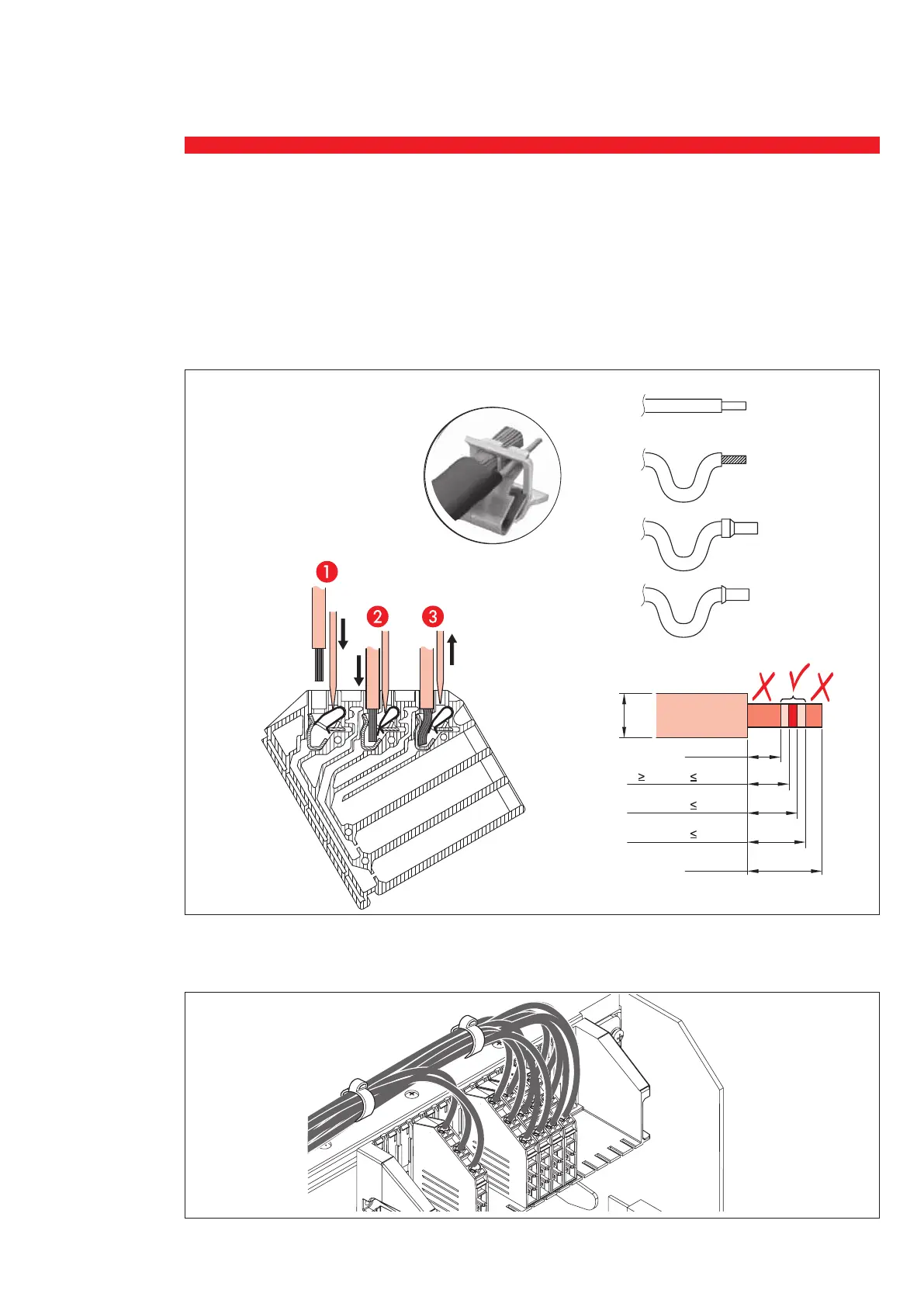

18. Nouveau système de câblage
Nouvelles cages à ressort automatique.
La pression constante sur le câble garantit durablement
un contact maximal.
La forme du ressort prévient toute risque d’entaille de
l’isolation.
1. Engager le tournevis : le ressort s’ouvre.
2. Engager le câble.
3. Retirer le tournevis : le ressort bloque automatiquement
le câble. Détails : le contact électrique est garanti avec
un câble flexible d’un diamètre maximum de 2,5 mm
2
(également avec deux câbles de sections différentes).
< 8 mm
8 mm
10 mm
12 mm
>10 mm
14 mm
>12 mm
>14 mm
1÷2,5 mm²
1÷2,5 mm²
1÷1,5 mm²
2,5 mm²
Pour garantir l’ordre et la sécurité nécessaires pendant
les opérations de câblage, la version débrochable du
disjoncteur DMX
3
est pourvue de plusieurs ouvertures
qui permettent de rassembler les câbles à l’aide de
colliers comme indiqué ci-dessous.
Détails
