Draw out position
16.
Install Device in D/O base

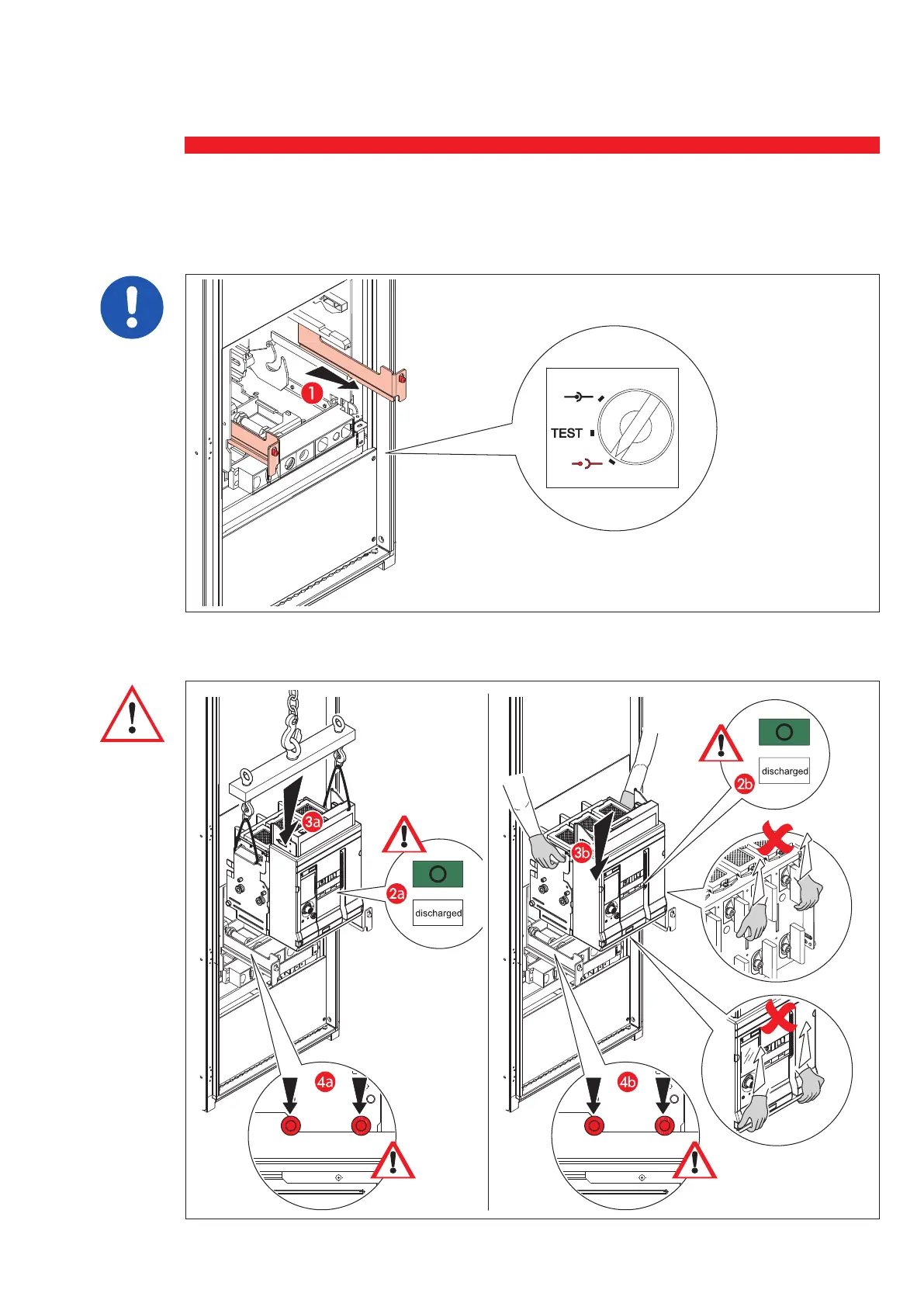

Pull-out the base Rail and ensure that the breaker is in draw out position position (see position indicator).
Breaker can also be moved by 2 people. Ensure that Breaker rests correctly on the 2 slots of both base rail sides.
Improper
loading
of breaker
may lead
to personal
injury and
damage to
product.
