11
DMX
3
5.
Fonctionnement

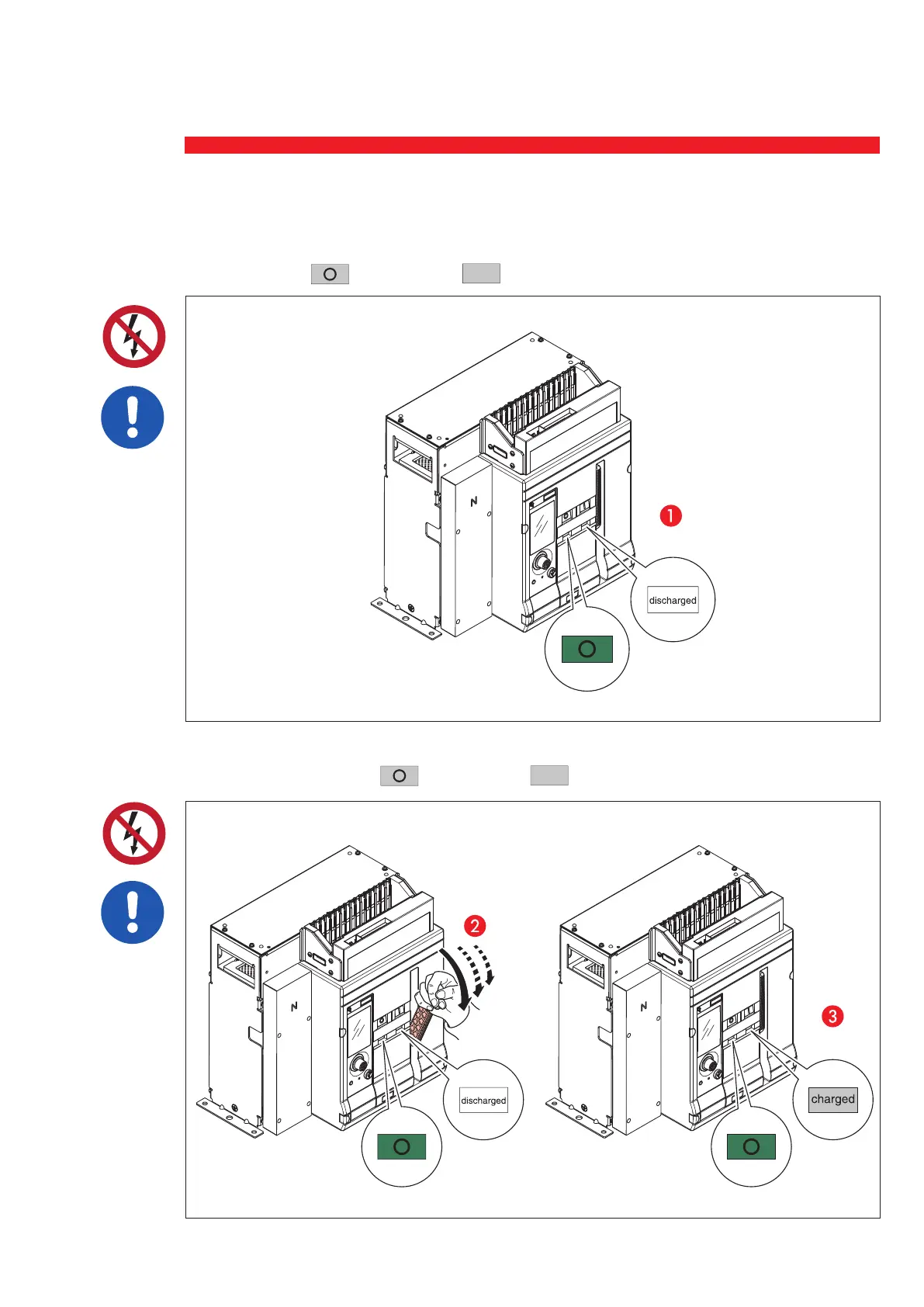

Avant d’installer le disjoncteur, effectuer les opérations suivantes. Initialement,
le disjoncteur est
discharged
charged
discharged
discharged
et le ressort est
discharged
charged
discharged
discharged
déchargé.
Charger le ressort principal en actionnant plusieurs fois la poignée de charge.
A présent, le disjoncteur est
discharged
charged
discharged
discharged
et le ressort est
discharged
charged
discharged
discharged
chargé.
10
12
Table of Contents
Français
3
Table of Contents
3
Installation D'un Disjoncteur DMX
3
Dimensions et Poids
4
Stockage pour Disjoncteurs Fixes et Débrochables
5
Manipulation et Déballage
6
Identification
10
Fonctionnement
11
Extraction Couverture Frontale
13
Description
14
Caractéristiques Techniques
16
Caractéristiques Générales
16
Caractéristiques des Accessoires Électriques Principaux
18
Installation et Découpe Porte
20
Version Fixe
21
Installation et Raccordement Électrique de L'unité de Protection MP2.10 + Mesure
22
Module D'alimentation 4 149 45 (Nécessaire pour les Fonctions de Mesure) + Système EMS
22
Découpe et Perçage du Plastron pour Version Fixe
25
Installation D'un Disjoncteur DMX Version Débrochable
26
Découpe et Perçage du Plastron pour Version Débrochable
27
Fixation du Cadre de Porte Sur le Plastron
29
Bornes - Disjoncteurs Fixes
30
Bornes - Disjoncteurs Débrochables
32
Raccordements pour la Version Fixe
34
Branchements Possible pour Version Débrochable
35
Branchement à la Terre
36
Mise en Place Dans L'armoire Électrique
37
Bornier Auxiliaire
39
Déclencheur à Émission de Courant ('ST')
40
Nouveau Système de Câblage
41
Schéma Électrique
43
Test DIélectrique
49
Setting up Protection Unit
50
Protection Levels Setup
50
Date/Time Setup
50
Fonctions Standard du Disjoncteur
51
Bouton de RESET
51
Verrouillage du Volet
52
Mise en Service DMX
53
Maintenance
57
Anomalies Courantes et Solutions
58
English
61
Weights and Dimensions
62
Storage for Fixed and Draw-Out Breakers
63
Handling and Unpacking
64
Identification
68
Operating
69
Racking-Out Frontal Cover
71
Exploring
72
General Features
74
Tecnical Specifications
74
Features of the Main Electrical Accessories
76
Installation and Door Cut-Out
78
Installation of Breaker DMX Fixed Version
79
For Measurement Fiunctions) + EMS System
80
Installation and Electrical Connection of MP2.10 + Measurment (0 283 01), MP4.10 + Measurement (0 283 03) + Power Supply Module 4 149
80
Door Cut-Out for Fixed Version
83
Installation of Breaker DMX Draw-Out + Base Version
84
Door Cut-Out and Door Drilling for Draw-Out + Base Version
85
Fixing Door Sealing Frame
87
Termination - Fixed Version
88
Termination - Draw-Out +Base Version
90
Connection for Fixed Version
92
Possible Connections for Draw-Out Version
93
Ground Connection
94
Install Device in D/O Base
95
Auxiliary Terminals Block
97
Shunt Trip (ST)
98
New Cabling System
99
Electrical Diagram
101
Dielectric Test
107
Date/Time Setup
108
Protection Levels Setup
108
Setting up Protection Unit
108
Reset PIN
109
Standard Functions of the Breaker
109
Padlock for Racking Shutter
110
DMX Start up
111
Ordinary Maintenance
115
Basic Trouble Shooting
116
