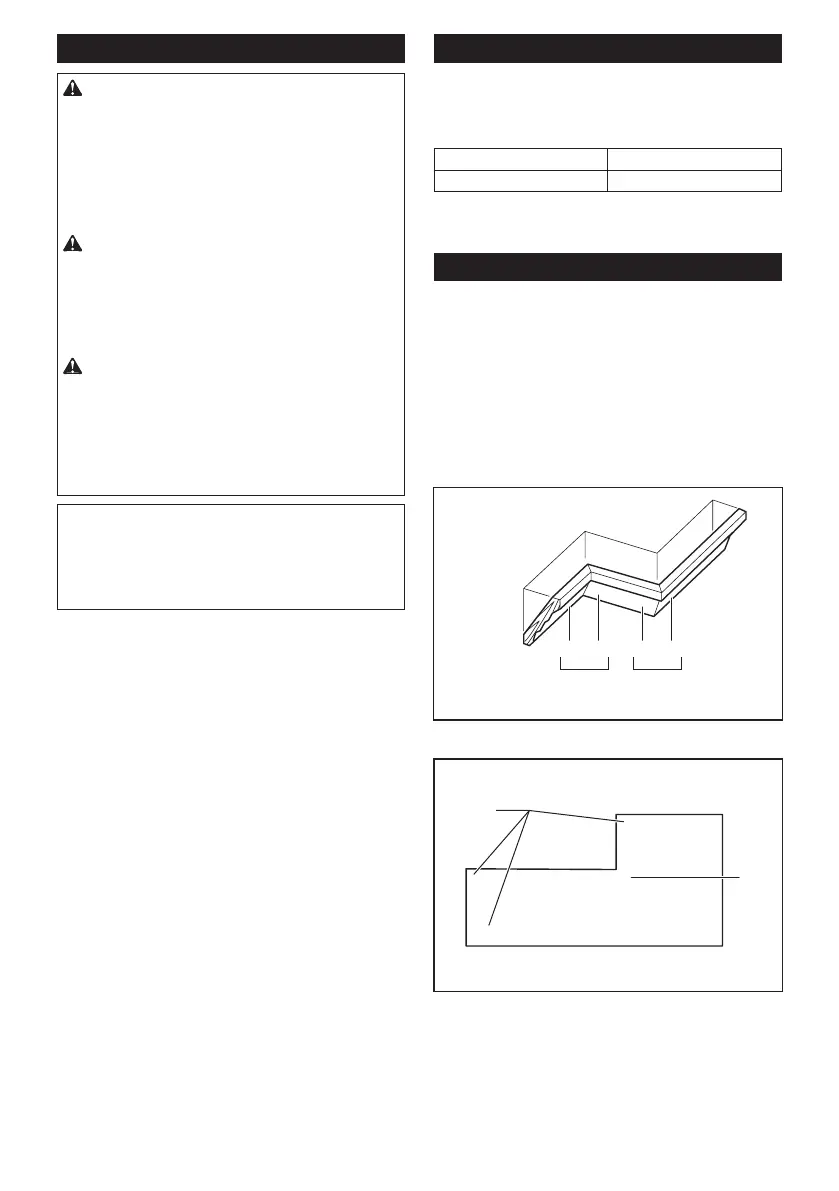

167 PORTUGUÊS
Corte de bisel
AVISO: Depois de ajustar a lâmina de serra
que, antes de operar a ferramenta, o carreto e
a lâmina de serra circular poderão deslocar-se
livremente por toda a distância do corte preten-
dido. A interrupção do deslocamento do carreto ou
da lâmina de serra circular durante a operação de
corte pode provocar um contragolpe e ferimentos
pessoais graves.
AVISO: Mantenha as mãos afastadas do per-
curso da lâmina de serra circular durante a reali-
zação de um corte de bisel. O ângulo da lâmina de
serra circular pode confundir o operador com respeito
ao percurso real da lâmina durante o corte, e o con-
tacto com a lâmina de serra circular resultará em
ferimentos pessoais graves.
AVISO: A lâmina de serra circular não deve
ser levantada até que esta esteja completamente
parada. Durante um corte de bisel, o pedaço cortado
levantar a lâmina de serra circular enquanto está a
rodar, o pedaço cortado pode ser atirado pela lâmina
de serra circular e fragmentar-se, o que pode provo-
car ferimentos pessoais graves.
OBSERVAÇÃO: Quando pressionar a pega
para baixo, exerça pressão paralelamente com
a lâmina de serra circular. Se a força for exercida
perpendicularmente à base giratória ou se mudar a
direção da pressão durante o corte, provocará um
corte imperfeito.
1. Remova a placa superior no lado para o qual vai
inclinar o carreto.
2. Desbloqueie os pinos de bloqueio para que o
carreto possa ser elevado e deslizado livremente.
3. -
dimento explicado na secção para regulação do ângulo
de bisel. Em seguida, aperte o botão rotativo do punho.
4. Prenda a peça de trabalho com um torno.
5. Puxe os carretos completamente para si.
6. Ligue a ferramenta sem que a lâmina de serra cir-
7. -
tamente descida ao mesmo tempo que aplica pressão
em paralelo com a lâmina de serra circular e empurre
o carreto em direção às placas guia para cortar a
peça de trabalho.
8. -
menta e aguarde até a lâmina de serra circular parar
completamente antes de voltar a colocar a lâmina de
serra circular na sua posição totalmente elevada.
Fig.48
Corte composto
-
posto pode ser executado no ângulo indicado na tabela.
Ângulo de esquadria Ângulo de bisel
Esquerdo e direito 0° - 45° Esquerdo e direito 0° - 45°
Quando executar o corte composto, consulte a secção
para corte de pressão, corte corrediço (empurrão),
corte de esquadria e corte de bisel.
Corte de sancas e molduras
As sancas e molduras podem ser cortadas com uma
serra de esquadria composta colocando-se as moldu-
ras retas na base giratória.
Há dois tipos comuns de molduras e um tipo de sanca;
molduras com ângulos de 52/38° e 45° e sancas com
ângulo de 45°.
Fig.49: 1. Moldura do tipo 52/38° 2. Moldura do tipo
45° 3. Sanca do tipo 45°
para encaixar em cantos “internos” de 90° ((a) e (b) na
(a) (b) (c) (d)
12
1. Canto interno 2. Canto externo
2
(a)
(b)
(a)
(b)
(b)
(a)
(b)
(a)
(a)
(b)
(c)
(d)
1
1. Canto interno 2. Canto externo
