McQuay R08019031289A User Manual

2-10
COMP
N1
COMP
N
N
L

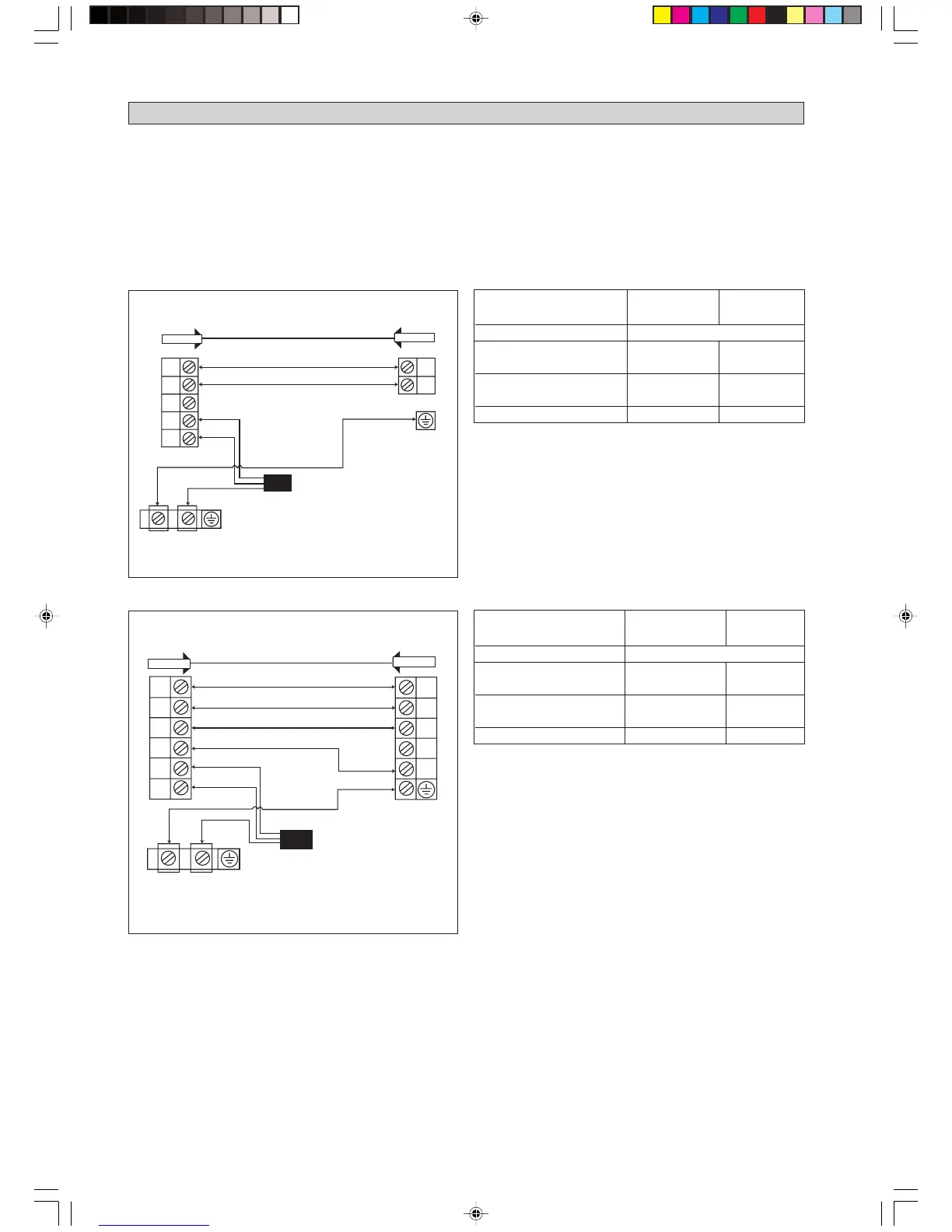

RACCORDEMENT ÉLECTRIQUE
Module Refroidisseur
IMPORTANT : * Ces valeurs sont données à titre indicatif seulement; elles doivent être vérifiées et ajustées en fonction
des normes et de la réglementations en vigueur. Elles dépendent aussi du type d’installation et du
choix des conducteurs utilisés.
** Le voltage adéquat doit être vérifié avec les données de l’étiquette sur l’appareil.
*** La connexion du capteur de bobine extérieur est applicable aux unités de refroidissement WM09/15J
et 5WM10/15J.
!
Il doit y avoir un interrupteur à double
pôles avec un intervalle de contact de
3mm minimum et un coupe-circuit/
fusible comme recommandé dans le
circuit d’installation fixe.
Bornier De
L’unité
Extérieure
Bornier De
L’unité
Intérieure
Cordon Electrique
Câble de liaison de la sonde de
température obligatoire (longueur 8m)
fourni avec l’unité intérieure
COMP
N1
OF
4WV
N
L
COMP
OF
4WV
N
Module pompe à chaleur (seul phase)
Bornier De
L’unité
Extérieure
Bornier De
L’unité
Intérieure
Il doit y avoir un interrupteur à double
pôles avec un intervalle de contact de
3mm minimum et un coupe-circuit/
fusible comme recommandé dans le
circuit d’installation fixe.
!
Cordon Electrique
Module Refroidisseur (seul phase)
• Tous les fils doivent être fermement connectés.
• Aucun fils ne doivent toucher les tubes frigorifiques, le compresseur ou une autre partie mobile du moteur de ventilateur.
• Les câbles de connexion entre l’unité intérieure et l’unité extérieure doivent être serrés dans les colliers.
• Le cordon électrique doit être êquivalent à H05RN-F (245IEC57) au minimum.
*** Câble de liaison de la sonde de
température obligatoire (longueur
8m) fourni avec l’unité intérieure
Modèle (5)WM09/10/15J WM20/25J
(5)SL09/10/15C SL20/25C
Tension d’alimentation ** 220V-240V/1Ph/50Hz +
!
Section du câble d’alim * mm
2
1,5 2,5
Nombre de conducteurs 33
Section du câble de liaison
* mm
2
1,5 2,5
Nombre de conducteurs 33
Fusible recommandé A 15 20
Modèle (5)WM09/10/15JR WM20/25JR
(5)SL09/10/15CR SL20/25CR
Tension d’alimentation ** 220V-240V/1Ph/50Hz +
!
Section du câble d’alim * mm
2
1,5 2,5
Nombre de conducteurs 33
Section du câble de liaison
* mm
2
1,5 2,5
Nombre de conducteurs 33
Fusible recommandé A 15 20
2 IM-WMJ-1207(2)_FR 11/20/09, 4:32 PM10
