5-6

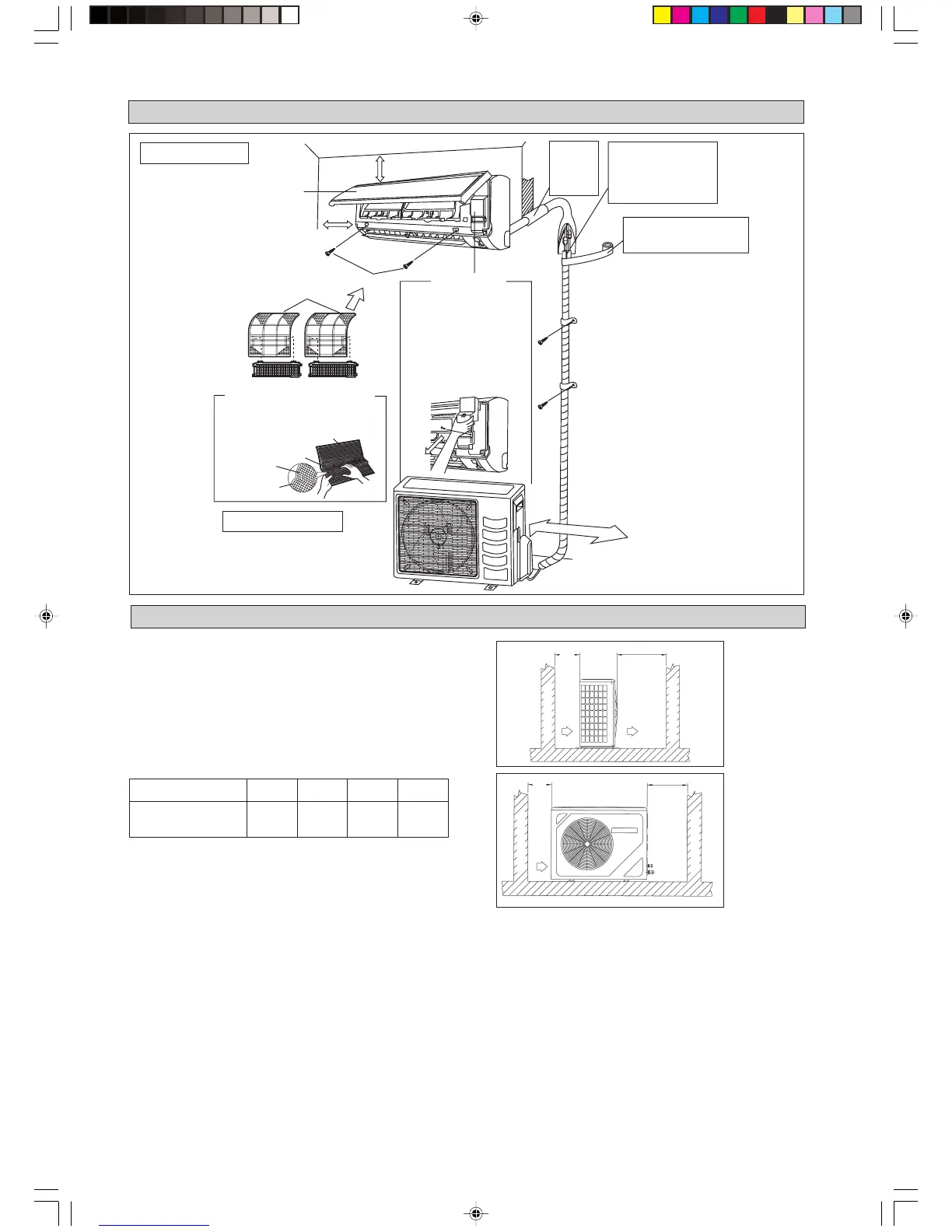

DIAGRAMMA DE LA INSTALACIÓN
Unidad Interior
Filtros de aire
M4 x 12L
Panel frontal
30mm o más desde el techo
Unidad Exterior
Dimensión A B C D
Distancia minima, 300 1000 300 500
mm (pulgadas) (11,8) (39,4) (11,8) (19,7)
La unidad de exterior debe instalarse de manera que no haya
cortocircuitos de la descarga de aire caliente ni obstrucción
a una flujo de aire uniforme. Por favor, siga el espacio
proporcionado para la instalación tal y como se indica en el
gráfico. Seleccionar el lugar más fresco posible donde la
temperatura del aire de entrada no sea superior a la
temperatura externa (máximo 45°C).
Espacio libre de instalación
Nota: Si hubiese algún obstáculo de más de 2m de altura o
cualquier obstrucción en la parte superior de la unidad, dejar
más espacio que el indicado en la tabla anterior.
Obstaculo
Aire de Retorno
Acess de servicio
Obstaculo
Obstaculo
Aire de Retorno
Aire de Descarga
Obstaculo
A
B
C
D
INSTALACIÓN DE LA UNIDAD EXTERIOR
50mm o más desde las
paredes (en ambos lados)
Filtros de aire
Filtro purificador
de aire con función
bacteriostática, virustática
Bastidor
de filtro
Pestaña
Calafatee
el huelgo
del orificio
del tubo
con masilla.
Corte el tubo termoaislante
a un largo apropiado y
enrollarlo con la cinta,
cuidando de que no quede
ningún huelgo en la línea
de corte del tubo aislante.
Enrollar el tubo aislante con
cinta de acabado desde abajo
hacia arriba.
Tapa de servicio
Abrir la tapa de servicio
La tapa de servicio es de tipo
apertura/cierre.
Método de apertura
1) Retire los tornillos de la
tapa de servicio.
2) Extraiga la tapa de servicio
tirando de ella hacia abajo
en diagonal, en el sentido
de la flecha.
3) Tire hacia abajo.
250mm desde el muro
Filtro purificador de aire con función
bacteriostática, virustática (2)
5 IM-WMJ-1207(2)_ES 11/20/09, 4:34 PM6
