2-12
Charge de réfrigérant supplémentaire [g] par mètre de longueur supplémentaire telle que projetée (Pour modèles R22)

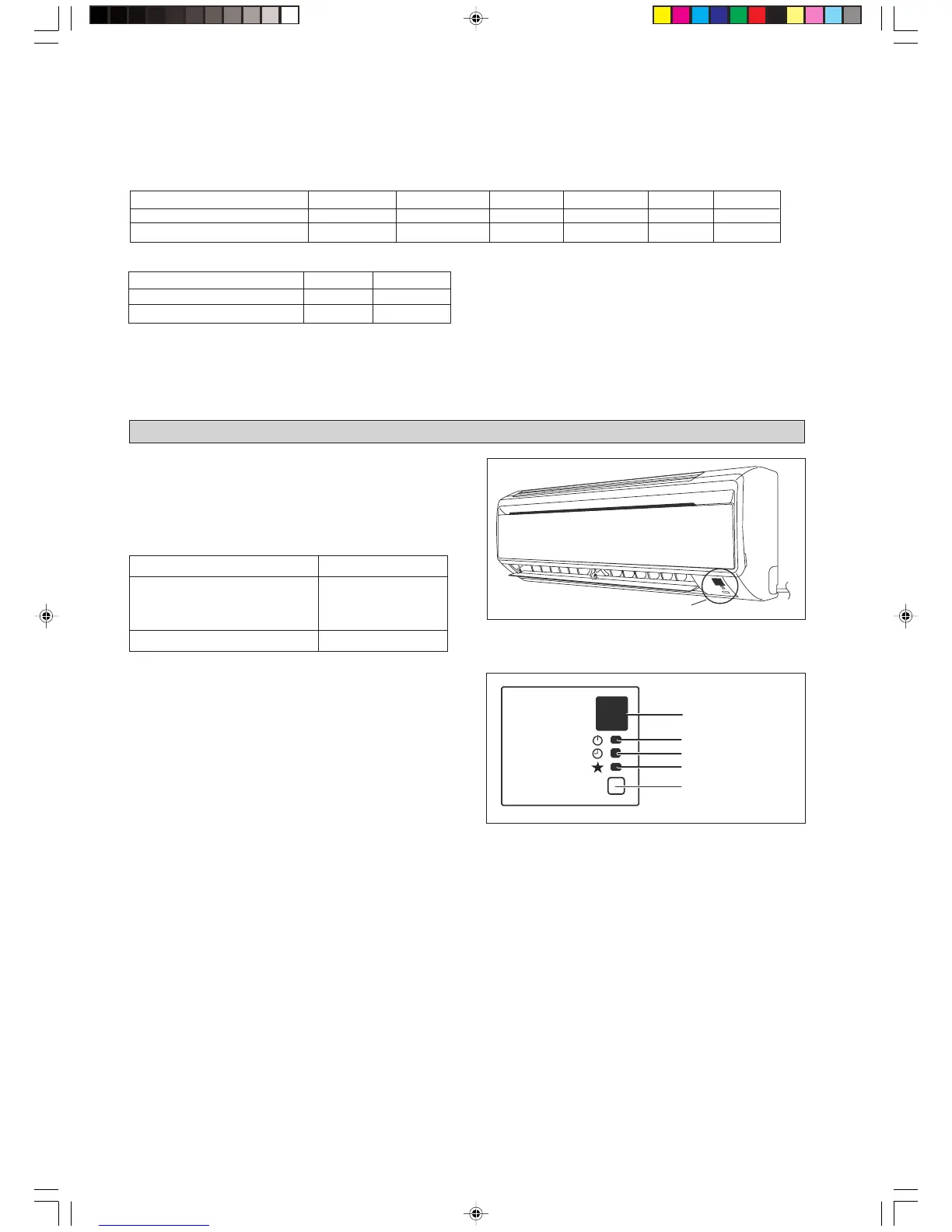

IR Récepteur De Signal
Lorsqu’un signal de fonctionnement est transmis par une
télécommande à infrarouges, le récepteur de signal de
l’unité intérieure répond comme ci-dessous pour
confirmer l’acceptation de la transmission du signal.
L’INDICATEUR S’ALLUME
L’indicateur LED S’allume Pour L’Unité De
Refroidissement/Module Pompe À Chaleur
IR Récepteur De Signal
Module Refroidisseur/Module Pompe À Chaleur
Le tableau ci-dessous reprend en détail la visualisation par
led, des conditions normales de fonctionnement, et
conditions de défaut du climatiseur.
Les voyants de signalisation de LED sont situés en bas à
droite du climatiseur.
L’unité de pompe de chaleur est équipée d’un mode “auto”;
l’unité fournira une température ambiante raisonnable en
faisant passer l’unité automatiquement au mode
“refroidissement” ou au mode “chaleur”, selon la
température réglée par l’utilisateur.
MARCHE vers ARRÊT 1 bip long
ARRÊT vers MARCHE
2 bips courts
Pompe bas/Force de
refroidissement activée
Autres 1 bips courts
ON/OFF
Refroidissement/
Chauffage
Minuterie
Mise en sommeil
Interrupteur de
MARCHE/ARRÊT
Complément De Charge
La charge complète de gaz se trouve dans l’unité extérieure, jusqu’à une longueur nominale de 7,5 mètres aucun complément de
charge n’est nécéssaire. Si la longueur de tuyauterie est supérieure à 7,5 mètres, utilisez alors la valeur de charge supplémentaire
comme indiqué dans le tableau ci-dessous.
IR Récepteur De Signal
Intérieure WM09/15J WM09/15JR WM20J WM20JR WM25J WM25JR
Extérieure SL09/15C SL09/15CR SL20C SL20CR SL25C SL25CR
Complément de charge [g/m] 16 23 15 22 39 55
Charge de réfrigérant supplémentaire [g] par mètre de longueur supplémentaire telle que projetée (Pour modèles R410A)
Intérieure
Extérieure
Complément de charge [g/m]
5WM10/15J 5WM10/15JR
5SL10/15C 5SL10/15CR
916
Exemple :
WM09J & SL09C
avec une longueur de tuyauterie de
12m
la longueur de tuyauterie supplémentaire est de
4,5m. Ainsi,
Charge supplémentaire = 4,5[m] x 16[g/m]
= 72,0[g]
2 IM-WMJ-1207(2)_FR 11/20/09, 4:32 PM12
