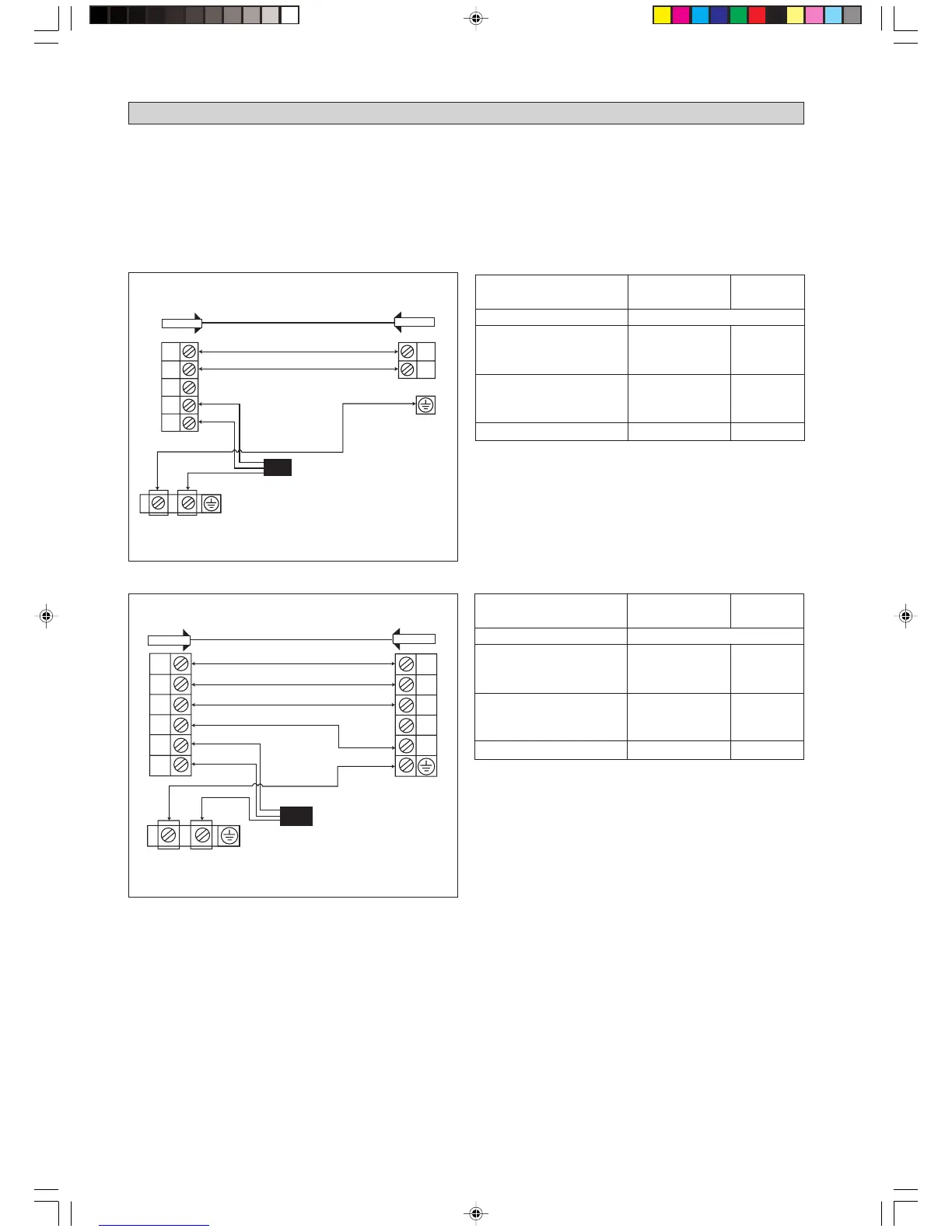

COLLEGAMENTI ELETTRICI
Solo Freddo
IMPORTANTE : * I valori sopra indicati hanno solo un carattere indicativo. Devono quindi essere verificati e scelti in
modo da rispondere alle leggi vigenti e ai regolamenti locali. Inoltre, dipendono pure dal tipo di
impianto e dai conduttori utilizzati.
** L’appropriato intervallo di tensione deve essere confrontato con i dati della targa dell’apparecchio.
*** Collegamento fan coil esterno è applicabile alle unità di raffreddamento per WM09/15J e 5WM10/15J.
!
Nell’impianto elettrico esistente sono
necessari un interruttore bipolare con
contatti separati da almeno 3mm e un
fusibile/interruttore automatico.
Morsettiera
Dell’Unità
Esterna
Morsettiera
Dell’Unità
Interna
Cavo Di Alimentazione
Cavo di connessione (8m)
sonda batteria esterna
COMP
N1
OF
4WV
N
L
COMP
OF
4WV
N
Pompa Di Calore (monofase)
Morsettiera
Dell’Unità
Esterna
Morsettiera
Dell’Unità
Interna
Nell’impianto elettrico esistente sono
necessari un interruttore bipolare con
contatti separati da almeno 3mm e un
fusibile/interruttore automatico.
!
Cavo Di Alimentazione
Solo Freddo (monofase)
• Tutti i fili devono essere collegati saldamente.
• I fili non devono toccare né i condotti del refrigerante, ne il compressore né gli organi rotanti del motore del ventilatore.
• I cavi di collegamento tra l’unità interna e l’unità esterna devono essere fissati sull’apposito morsetto.
• Il cavo di alimentazione deve equivalere ad un minimo di H05RN-F (245IEC57).
*** Cavo di connessione (8m)
sonda batteria esterna
Modello (5)WM09/10/15J WM20/25J
(5)SL09/10/15C SL20/25C
Voltaggi ammessi ** 220V-240V/1Ph/50Hz +
!
Dimensioni del cavo 1,5 2,5
di alimentazione * mm
2
Numero di fili 33
Dimensioni del cavo 1,5 2,5
di interconnessione * mm
2
Numero di fili 33
Fusibili consigliati A 15 20
Modello (5)WM09/10/15JR WM20/25JR
(5)SL09/10/15CR SL20/25CR
Voltaggi ammessi ** 220V-240V/1Ph/50Hz +
!
Dimensioni del cavo 1,5 2,5
di alimentazione * mm
2
Numero di fili 33
Dimensioni del cavo 1,5 2,5
di interconnessione * mm
2
Numero di fili 33
Fusibili consigliati A 15 20
