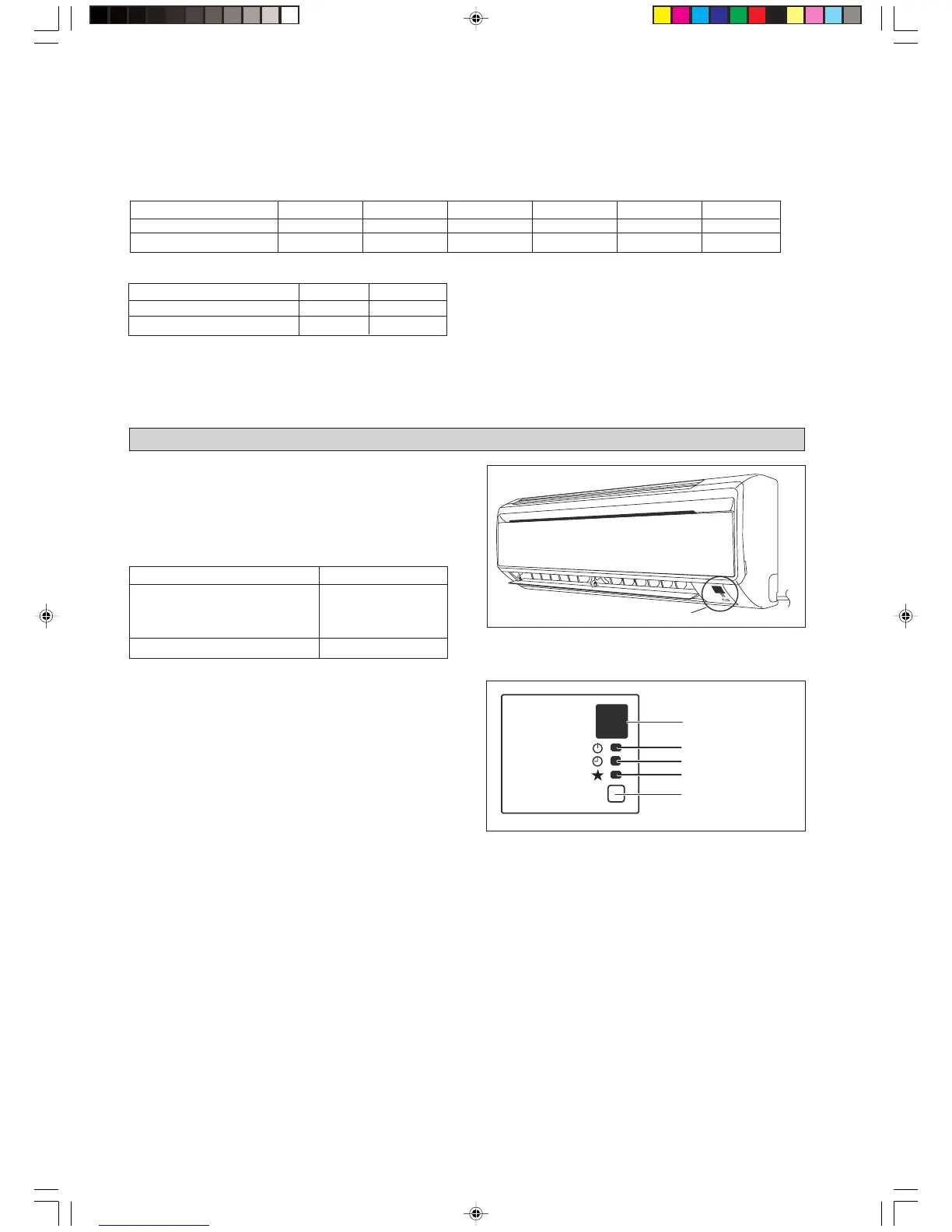

4-12
Carico di refrigerante aggiuntivo [g] per 1m ulteriore di lunghezza come da tabella (Per i modelli R22)
Ricevitore A Infrarossi
Quando si trasmette un segnale operativo dal
telecomando ad infrarossi, il ricevitore di segnali
sull’unità interna risponderà nel modo di cui sotto per
confermare l’accettazione della trasmissione del segnale.
SPIE DI CONTROLLO
Spie Luminose “LED” Dell’unità Di
Raffreddamento/Riscaldamento
Ricevitore Infrarossi
Raffreddamento/Riscaldamento
La tabella che segue indica la funzione della diverse spie di
controllo del condizionatore come pure gli interventi da
effettuare in caso di guasto.
Le luci di indicatore del LED sono situate in basso a destra
dell’unità del condizionatore dell’aria.
I condizionatori provvisti di pompa di calore sono dotati di
una modalità automatica che, alternando automaticamente
tra modalità “freddo” e “caldo”, assicura una temperatura
ambiente confortevole, in corrispondenza della temperatura
impostata dall’utente.
da ON a OFF 1 Segnale bip lungo
da ON a OFF
2 Segnale bip breve
Pompa non attiva/Potenza
di raffreddamento attiva
Altri 1 Segnale bip breve
ON/OFF
Raffreddamento/
Riscaldamento
Timer
Sospensione
Interruttore ON/OFF
Carica Addizionale
L’unità esterna è provvisto di refrigerante, precaricato in fabbrica. Se la lunghezza del tubo è inferiore a 7,5m, dopo l’aspirazione non
è necessaria alcuna carica addizionale. Se la lunghezza dei condotti è superiore ai 7,5m, usare il valore di carica addizionale come
indicato nella tabella.
Ricevitore Infrarossi
Carico di refrigerante aggiuntivo [g] per 1m ulteriore di lunghezza come da tabella (Per i modelli R410A)
Esempio:
In WM09J & SL09C con tubature lunghe 12m, la lunghezza aggiuntiva è 4,5m. Ne consegue che,
Carica aggiuntiva = 4,5[m] x 16[g/m]
= 72,0[g]
Interna
Esterna
Carica Aggiuntiva [g/m]
5WM10/15J 5WM10/15JR
5SL10/15C 5SL10/15CR
916
Interna WM09/15J WM09/15JR WM20J WM20JR WM25J WM25JR
Esterna SL09/15C SL09/15CR SL20C SL20CR SL25C SL25CR
Carica Aggiuntiva [g/m] 16 23 15 22 39 55
4 IM-WMJ-1207(2)_IT 11/20/09, 4:33 PM12
