4-6

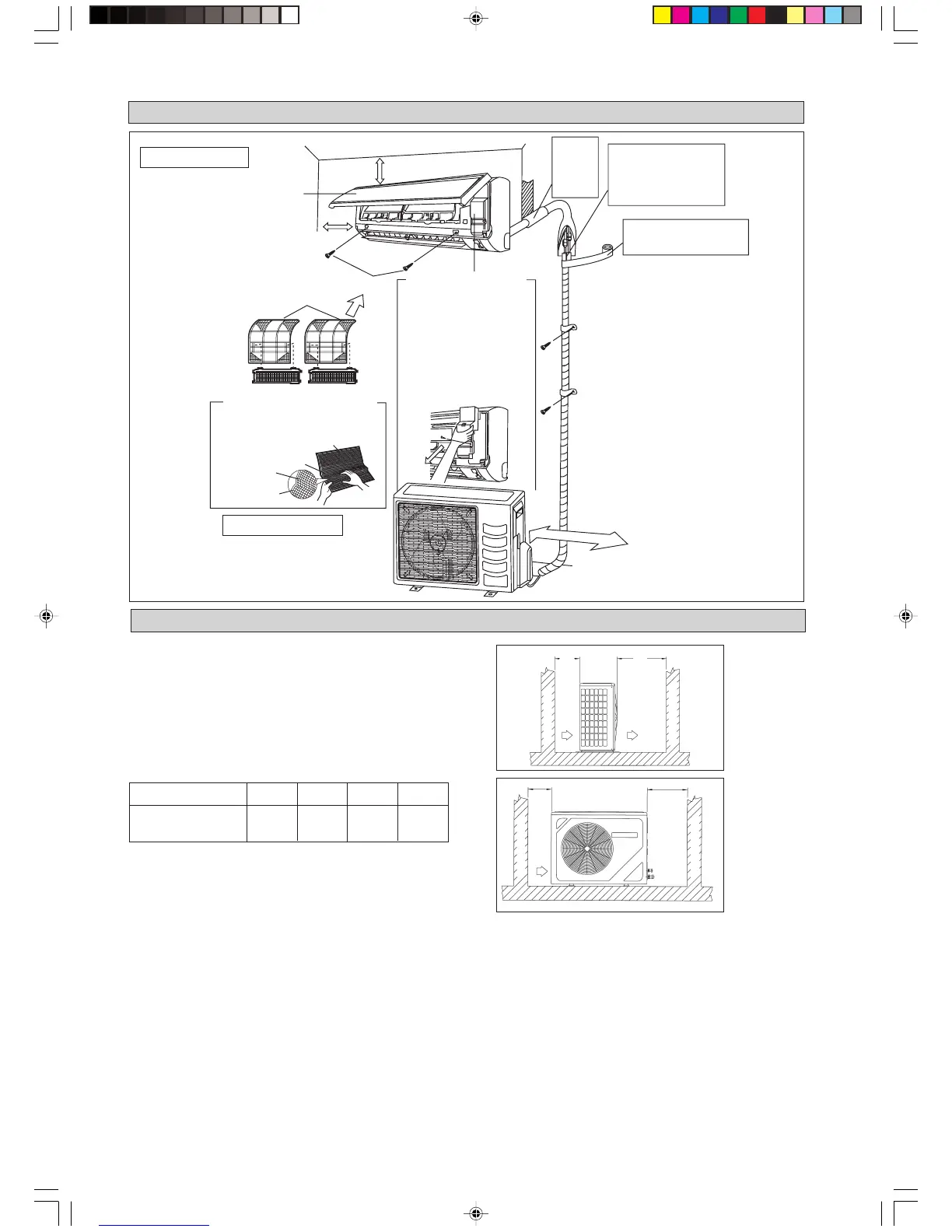

SCHEMA DI INSTALLAZIONE
Unità Interna
Filtri d’aria
M4 x 12L
Pannello anteriore
30mm o più dal soffitto
Unità Esterna
Dimensioni A B C D
Distanza minima, 300 1000 300 500
mm (pollici) (11,8) (39,4) (11,8) (19,7)
L’unità esterna deve essere installata in modo da evitare
che la circolazione dell’aria calda di scarico venga strozzata
o ostruita, diminuendone così il flusso normale. Rispettare,
nell’installazione le distanze di sicurezza sotto indicate.
Scegliere il luogo più fresco possibile in modo che la
temperatura dell’aria in entrata non sia superiore a quella
esterna (massimo 45°C).
Distanze di rispetto/sicurezza
Nota: Se esistono ostacoli di più di 2m di altezza o una
qualsiasi ostruzione al di sopra dell’apparecchiatura,
aumentare le distanze sopra indicate.
Ostacolo
Aria Di Ritorno
Pannello Di Servizio
Ostacolo
Ostacolo
Aria Di Ritorno
Aria Di Scarico
Ostacolo
A
B
C
D
INSTALLAZIONE DELL’UNITÀ ESTERNA
50mm o più dalle pareti
(su entrambi i lati)
Filtri d’aria
Filtro depuratore
dell’aria con funzione
batteriostatica e virustatica
Telaio del filtro
Linguetta
Stuccare lo
spazio del
foro del
tubo
con stucco
da legno.
Tagliare il tubo di isolamento
termico a una lunghezza
appropriata e avvolgerlo con
nastro, accertandosi che non
ci siano buchi nella linea di
taglio del tubo di isolamento.
Avvolgere il tubo di
isolamento da cima a fondo
con nastro di finitura.
Sportellino di manutenzione
Apertura del coperchio di
servizio
Il coperchio di servizio può
essere aperto/chiuso.
Metodo di apertura
1) Rimuovere le viti del
coperchio di servizio.
2) Estrarre il coperchio di
accesso per assistenza tecnica
spostandolo verso il basso e
in diagonale, nella direzione
della freccia.
3) Tirare verso il basso.
250mm dalla parete
Filtro depuratore dell’aria con funzione
batteriostatica e virustatica (2)
4 IM-WMJ-1207(2)_IT 11/20/09, 4:33 PM6
