McQuay R08019031289A User Manual

5-12

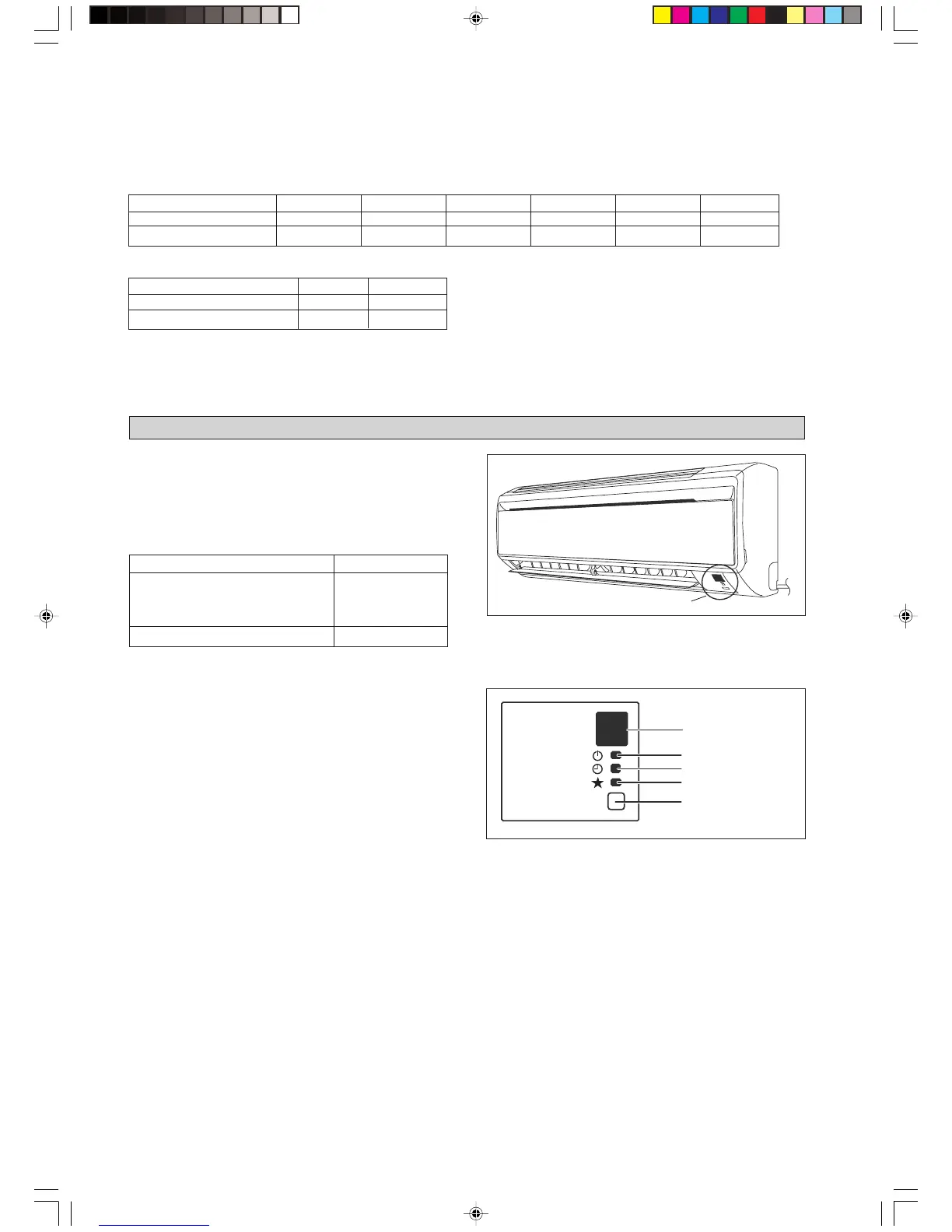

Receptor De Señal IR (infrarroja)
Cuando se transmite una señal de uso a través del control
remoto por infrarrojos, el receptor de señales de la unidad
interior responderá como abajo para confirmar la
aceptación de la transmisión de la señal.
LUZ INDICADORA
Luces Indicadoras LED De funcionamiento Para
La Unidad De Enfriamiento/Unidad De
Calentamiento
Receptor Infrarrojo
Unidad De Enfriamiento/Unidad De
Calentamiento
La tabla que se muestra a continuación contiene las luces
indicadoras LED para el funcionamiento normal y la
condición de falla de la unidad de aire acondicionado.
Las luces de indicador del LED están situadas en la parte
inferior derecha de la unidad del acondicionador de aire.
Las unidad de calentamiento cuenta con un modo “auto”,
mediante el cual la unidad podrá proporcionar temperatura
de habitación moderada, simplemente con encender
automáticamente en posición “cool” (frío) o “heat” (calor),
de acuerdo a la temperatura seleccionada por el usuario.
ACTIVADO o DESACTIVADO 1 pitido largo
DESACTIVADO O ACTIVADO
2 pitido corto
Vaciado por bombeo/ Fuerza de
refrigeración activada
Otros 1 pitido corto
ON/OFF
Refrigeración/
Calefacción
Temporizador
Dormir
Interruptor ON/OFF
Receptor Infrarrojo
Carga Adicional
El refrigerante está precargado en la unidad de exterior. Si la longitud de la tubería es inferior a 7,5m, no es necesaria una carga
adicional después de la aspiración. Si la longitud de la tubería es de más de 7,5m, siga el valor de carga adicional tal y como se indica
en la tabla a continuación.
Carga adicional de refrigerante [g] por cada metro adicional de longitud tal y como está tabulado (Para modelos R22)
Carga adicional de refrigerante [g] por cada metro adicional de longitud tal y como está tabulado (Para modelos R410A)
Ejemplo:
WM09J & SL09C con una longitud de tubería de 12m la longitud de tubería adicional es de 4,5m. Por lo tanto,
Carga adicional = 4,5[m] x 16[g/m]
= 72,0[g]
Interior WM09/15J WM09/15JR WM20J WM20JR WM25J WM25JR
Exterior SL09/15C SL09/15CR SL20C SL20CR SL25C SL25CR
Carga adicional [g/m] 16 23 15 22 39 55
Interior
Exterior
Carga adicional [g/m]
5WM10/15J 5WM10/15JR
5SL10/15C 5SL10/15CR
916
5 IM-WMJ-1207(2)_ES 11/20/09, 4:34 PM12
