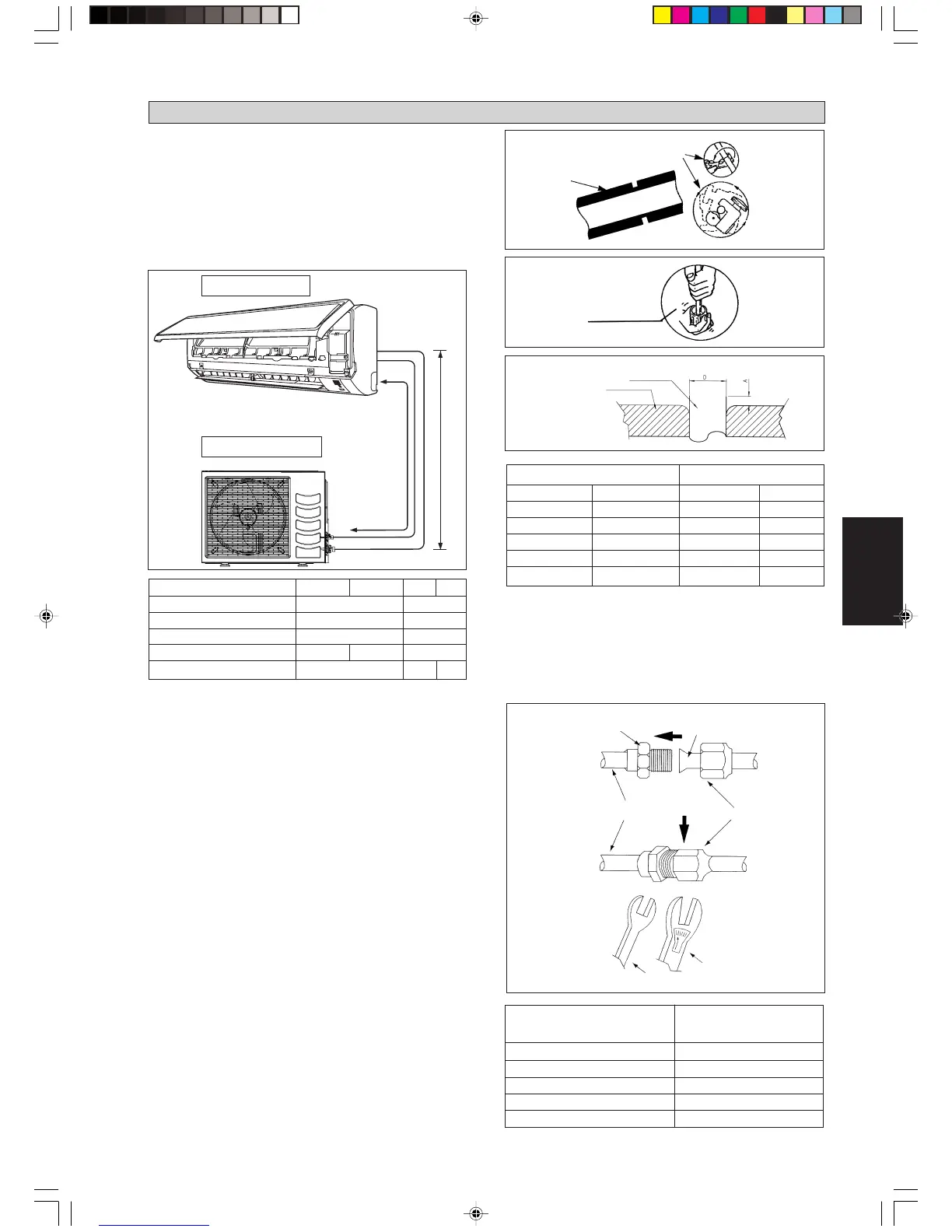

Distanza Unità Interna Ed Esterna
Se le tubazioni sono troppo lungfie, la capacità e l’affidabilità
dell’apparecchio risultano entrambe compromesse.
Maggiore è il numero dei gomiti, maggiore è la resistenza
al flusso del sistema di raffreddamento. In tale situazione,
le capacità di raffreddamento diminuiscono e l’attività del
compressore può ridursi fino a diventare inefficace. Scegliere
sempre il percorso più breve e attenersi alle indicazioni
fornite nella tabella che segue:
COLLEGAMENTI FRIGORIFERI
Unità Esterna
Unità Interna
Tubazioni
• Non usare condotti di rame contaminati o danneggiati.
Non rimuovere le parti in plastica, i tappi in gomma e i
dadi di ottone da valvole, accessori varif, condutture fino
a quando non si è pronti a collegare le tubazioni di
aspirazione e randata a valvole ed eventuali accessori.
• Se sono necessari degli interventi di brasatura, assicurarsi
di passare l’azoto sulla batteria e sui giunti mentre si esegue
l’intervento. Ciò eviterà la formazione di fuliggine sulla
parete interna dei tubi di rame.
• Tagliare il tubo col tagliatubi.
• Rimuovere le bavature dall’estremità del tubo utilizzando
l’apposito attrezzo. Tenere il tubo verso il basso per evitare
che le limature metalliche penetrino al suo interno.
• Inserire sui tubi di rame i dadi svasati che si trovano sulle
bocchette d’ingresso delle unità interna ed esterna.
• Svasare il tubo secondo le misure mostrate in tablella.
• L’estremità svasata del tubo deve essere omogenea e non
presentare fessure o graffiature.
Ø Tubo, D A (mm)
Pollici mm Imperiale Rigido
1/4" 6,35 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88 2,2 1,7
3/4" 19,05 2,5 2,0
Collegamento Delle Tubazioni Alle Unità
• Allineare le tubature e stringere a mano il dado quanto
basta.
• A mezzo di una chiave torsiometrica, stringere quindi il
dado fino a che si produca lo scatto previsto.
Dimensioni del tubi Chiave Rsiometrica
mm/(pollici) Nm/(ft-lb)
6,35 (1/4) 18 (13,3)
9,53 (3/8) 42 (31,0)
12,7 (1/2) 55 (40,6)
15,88 (5/8) 65 (48,0)
19,05 (3/4) 78 (57,6)
Attenzione: Il refrigerante precaricato in fabbrica è calcolato
per una tubatura di 7,5m di lunghezza.
Taglio del tubo di rame
1/4t
Togliere sbavatura dal tubo
Tubo di rame
Estremità rastremata
*Accertarsi di aggiungere la quantità corretta di refrigerante
aggiuntivo. In caso contrario si potrebbe riscontrare una
riduzione delle prestazioni.
Tubature interne
Dadi di svaso
Tubo svasato
Giunto svasato
Chiave fissa
Chiave torsiometrica
LH
Modello 09/10 15 20 25
Minima lunghezza consentita (L)
3m 3m
Massima lunghezza consentita (L)
12m 15m
Massima altezza consentita (H)
5m 8m
Tubo del gas
3/8" 1/2" 5/8"
Tubo del liquido
1/4" 1/4" 3/8"
