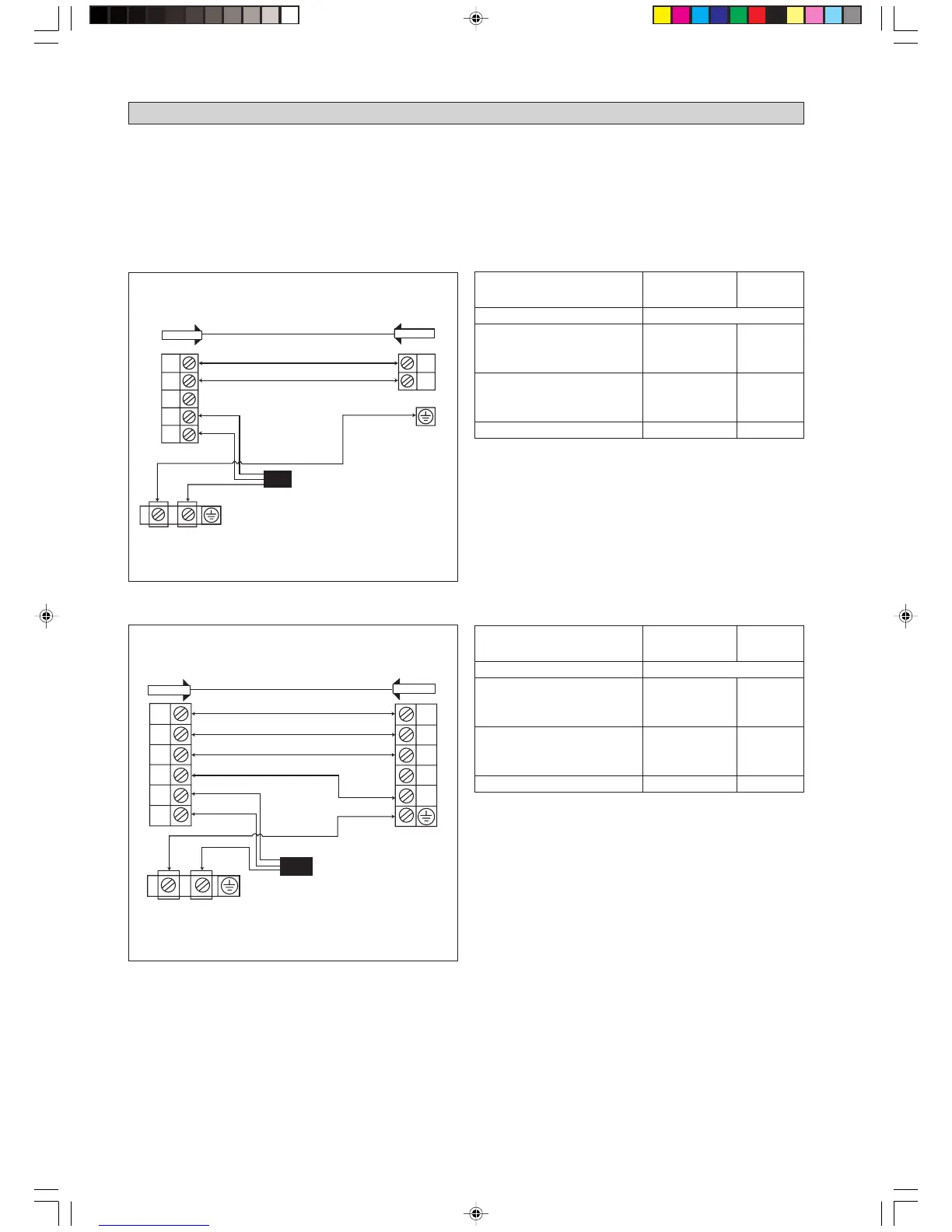

CONEXIÓN DEL CABLEADO ELÉCTRICO
Unidad De Enfriamento
IMPORTANTE : * Los valores mostrados arriba se dan a título informativo únicamente. Estos deben ser verificados y
seleccionados a fin de que cumplan con los códi gos y reglamentos locales y/o nacionales. También
están sujetos al tipo de instalación y al tamaño de los conductores.
** L’appropriato intervallo di tensione deve essere confrontato con i dati della targa dell’apparecchio.
***
La conexión de serpentín exterior se aplica para la unidad de refrigeración WM09/15J y 5WM10/15J.
!
Debe haber un interruptor bipolar con
un mínimo de 3mm de espacio de
contacto y fusibe/ruptor de circuitos, tal
y como se recomienda en el circuito de
instalación fija.
Regleta De
Terminales
Unidad De
Exterior
Regleta De
Terminales
Unidad De
Interior
El Cable Del Enchufe
Alambre de conexión del sensor del
serpentín de exterior (8m de longitud)
sujetado a la unidad de interior
COMP
N1
OF
4WV
N
L
COMP
OF
4WV
N
Unidad De Calentamiento (único etapa)
Regleta De
Terminales
Unidad De
Exterior
Regleta De
Terminales
Unidad De
Interior
Debe haber un interruptor bipolar con
un mínimo de 3mm de espacio de
contacto y fusibe/ruptor de circuitos,
tal y como se recomienda en el circuito
de instalación fija.
!
El Cable Del Enchufe
Unidad De Enfriamento (único etapa)
• Todos los alambres deben estar conectados firmemente.
• Ningún alambre debe tocar ninguna de las tuberías de refrigerante, el compresor ni las piezas móviles delmotor del ventilador.
• Los cables de conexión entre la unidad interior y la unidad exterior deben estar sujetados a las abrazaderas para cables.
• El cable del enchufe para el toma corriente debe de ser equivalente H05RN-F (245IEC57), tomando este como un minimo
requerimiento.
***
Alambre de conexión del sensor
del serpentín de exterior (8m de longitud)
sujetado a la unidad de interior
Modelo (5)WM09/10/15J WM20/25J
(5)SL09/10/15C SL20/25C
Margen de la tensión **
220V-240V/1Ph/50Hz +
!
Tamaño del cable de
1,5 2,5
alimentación * mm
2
Número de alambre
33
Tamaño del cable de
1,5 2,5
interconexion * mm
2
Número de alambre
33
Fusible recomendado A
15 20
Modelo
(5)WM09/10/15JR WM20/25JR
(5)SL09/10/15CR SL20/25CR
Margen de la tensión **
220V-240V/1Ph/50Hz +
!
Tamaño del cable de
1,5 2,5
alimentación * mm
2
Número de alambre
33
Tamaño del cable de
1,5 2,5
interconexion * mm
2
Número de alambre
33
Fusible recomendado A
15 20
7
5 IM-WMJ-1207(2)_ES 11/20/09, 4:34 PM10
