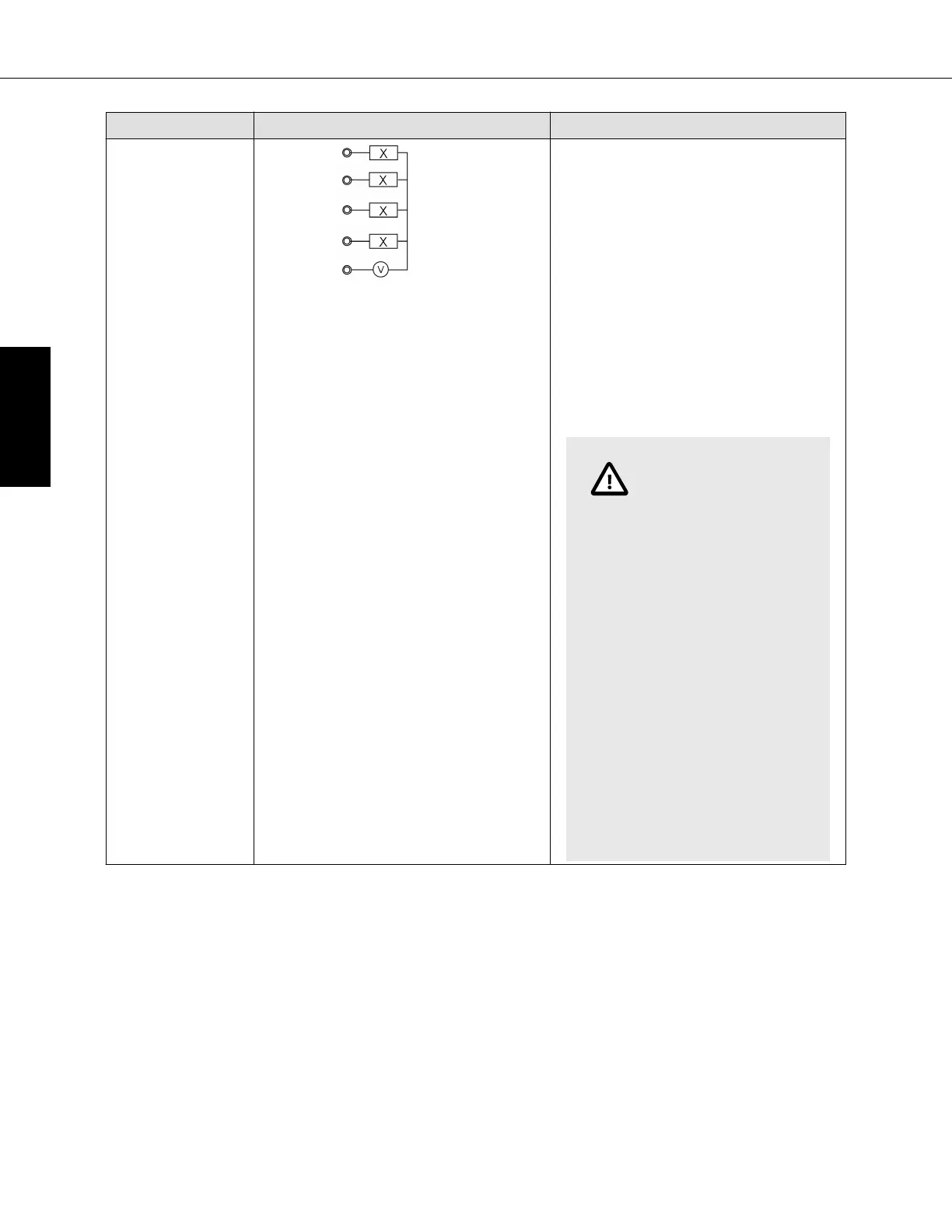

Signal Circuit de connexion Détails du signal
Sortie du signal
de
fonctionnement
Dégivrage
Refroidissement
Chauffage
Erreur
Com
X : Relais (fourni sur le terrain)
V : Source d’alimentation (fournie sur
le terrain)
Max cc 30 V/1 A
Max ca 250 V/1 A
(en respectant la capacité nominale
du relais)
• Le contrôleur AHU émettra un
signal de fonctionnement
correspondant au mode de
fonctionnement (refroidir, chauffer)
réglé par le contrôleur Mitsubishi.
• Le contrôleur AHU émettra
également un signal de dégivrage
lorsque l’appareil est en mode de
dégivrage.
• Le contrôleur AHU émettra
également un signal d’erreur
lorsque l’appareil est en mode
d’erreur.
ATTENTION
· Les signaux de
sortie de
fonctionnement
doivent uniquement
être utilisés en tant
que signal pour faire
l’interface avec des
contrôles de tiers.
· Les signaux de
sortie de
fonctionnement ne
doivent pas être
utilisés afin de fournir
une alimentation
pour des
périphériques
d’appareils de
traitement d’air.
PAC-AH001-1
Specifications are subject to change without notice. 86
FRANÇAIS
