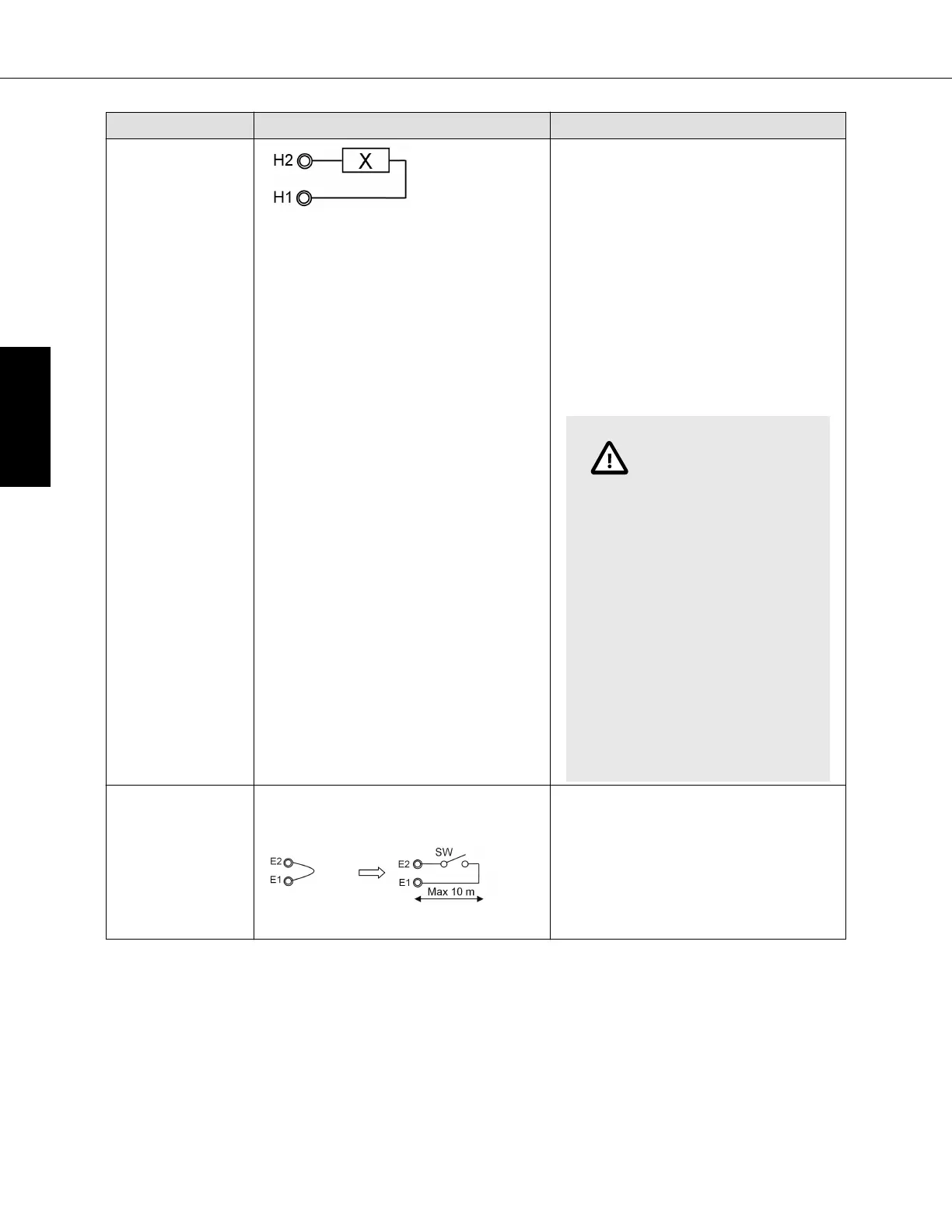

Signal Circuit de connexion Détails du signal
Sortie de signal
de chaufferette
électrique
X : Relais (fourni sur le terrain)
Tension : 12 V cc
Puissance maximale : 1 W
• Le contrôleur AHU émettra un
signal de fonctionnement de
chaufferette électrique
correspondant à la logique de
chaufferette électrique. Consultez le
manuel d’entretien pour obtenir
davantage de détails.
• Le chauffage électrique
fonctionnera uniquement lorsque
les DIP SW sont réglés pour que le
contrôleur AHU fonctionne en mode
de contrôle de l’air repris.
ATTENTION
· La sortie de
chaufferette doit
uniquement être
utilisée en tant que
signal pour faire
l’interface avec des
contrôles de tiers.
· Le signal de sortie
de chaufferette ne
doit pas être utilisé
afin de fournir une
alimentation pour des
périphériques
d’appareils de
traitement d’air.
Entrée de signal
d’erreur
Éliminez le court-circuit lorsque
l’entrée d’erreur est utilisée
Entrée par contact
(en premier avec le fil volant)
Contact
- Court (en premier) : normal
- Ouvert : erreur (code 4109)
Utiliser un relais si la
longueur du fil excède 10 m
• Entrée normalement fermée.
• Si le circuit est ouvert, une erreur
(code 4109) se produit.
PAC-AH001-1
