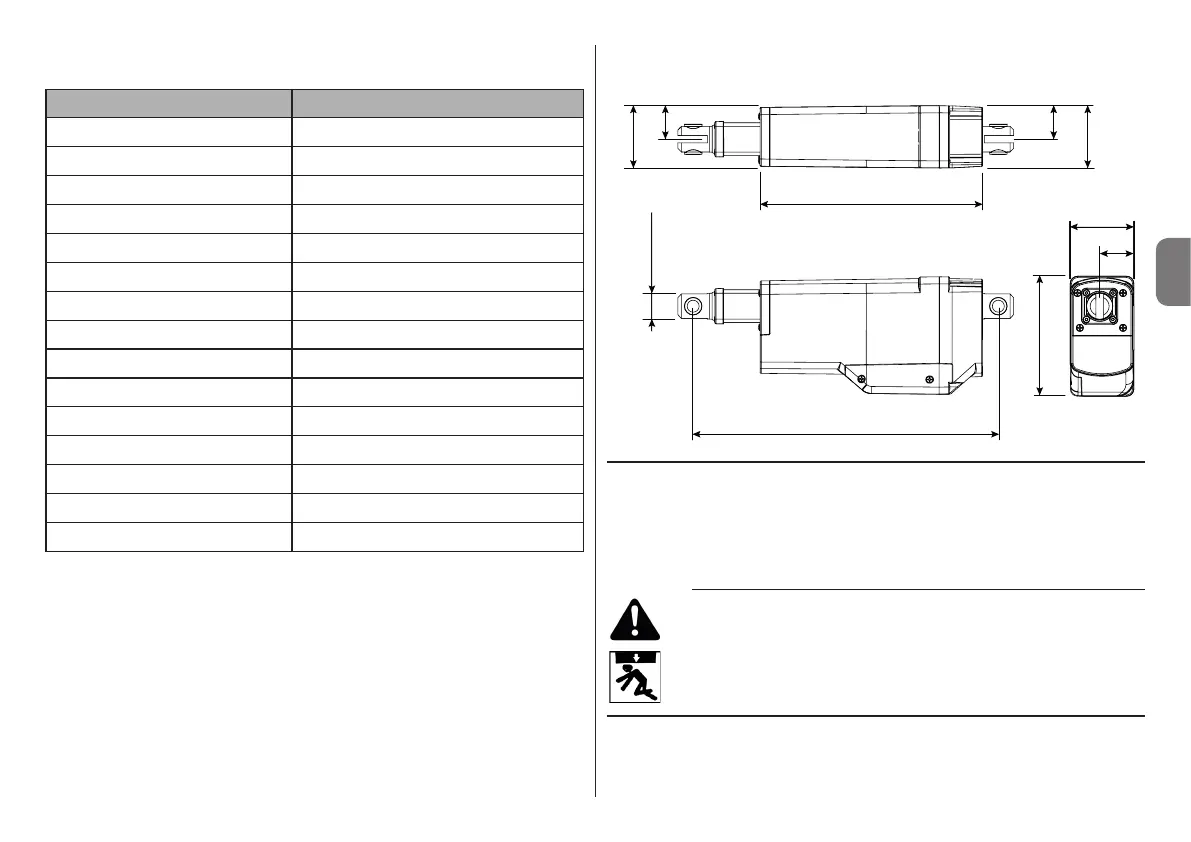

3.2.1 Récapitulatif des paramètres techniques
Caractéristiques techniques
Tension nominale 24 V c.c
Force, dynamique (N) 1.500
Force, statique (N) 1.200
Vitesse de travail (mm/s) env. 6
Longueur de course (mm) 150
Courant assigné (A) env. 2,3
(1)
Puissance (W) 55
Facteur de marche S3 15 %
Classe de protection IP 65
Longueur câble 1,5 m
Plage de température -10 °C à +60 °C
(2)
Fins de course Désactivationdesnsdecourse
Tige de vérin protection antitorsion
Émission du bruit aérien < 60 dB(A)
(3)
Poids Jusqu'à 1,5 kg
Tab. 1 Paramètres techniques
1) Option sans désactivation : En cas de blocage, la commande doit couper l'alimen-
tationélectriqueauboutde10secondesmaximumand'évitertoutesurcharge
de l'entraînement. Respecter un temps de commutation de 2 sec. min.
2) Les caractéristiques techniques peuvent diverger.
3) Niveau de bruit 60 dB(A) (à une tension nominale et sans charge, conformément à
EN ISO 3745)
3.2.2 Dimensions d’encombrement
Fig. 2 Dimensions d’encombrement
260 mm (longueur position rétractée)
190 mm
28
53 mm
100 mm
28
Ø 22 mm
53 mm
28
3.2.3 Remarques relatives à l'autoblocage
AVERTISSEMENT
Risque de blessures dû à la perte de la fonction d'auto-
blocage.
Risque possible d'écrasement de personnes.
– Tenir à disposition le dispositif de sécurité
FRANÇAIS – 31
