dad, las protecciones, etc.?
– ¿Se ha previsto una conexión de corriente de acuerdo con
los datos del esquema eléctrico (tipo de tensión, nivel de
tensión)?
– ¿Está sin corriente el cable de alimentación?
DESCRIPCIÓN DEL PRODUCTO
3
3 Descripción del producto
3.1 INFORMACIÓN GENERAL
El aparato es un accionamiento de husillo de avance electromecáni-
co. El husillo funciona ejecutando movimientos lineales.

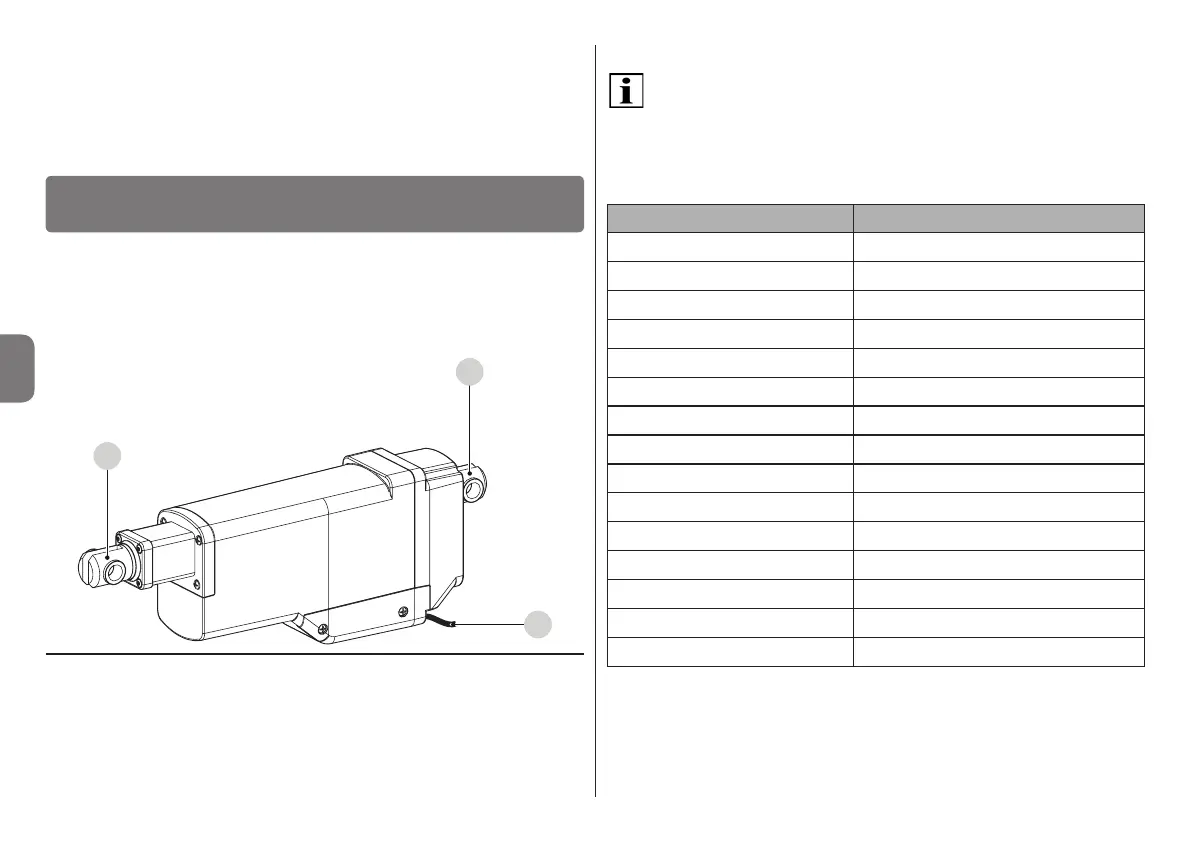

Fig. 1 Actuador lineal Patio
1
3
1. Sujeción del lado del émbolo (horquilla)
2. Sujeción de la carcasa (horquilla)
3. Cable de conexión
3.2 DATOS TÉCNICOS
Losdatosdeestecapítulosereerenaunatemperatura
ambiente de 20 °C.
3.2.1 Lista de parámetros técnicos
Tensión asignada 24 V CC
Fuerza, dinámica (N) 1.500
Fuerza, estática (N) 1.200
Velocidad de carrera (mm/s) aproximadamente 6
Longitud de carrera (mm) 150
Corriente nominal (A) aprox. 2,3
(1)
Potencia (W) 55
Tiempo de conexión S3 15 %
Tipo de protección IP 65
Longitud cable 1,5 m
Margen de temperaturas -10 °C - +60 °C
(2)
Interruptordendecarrera Desconexióndelaposiciónnal
Vástago del émbolo asegurado contra torsión
Ruido aéreo emitido < 60 dB(A)
(3)
Peso hasta 1,5 kg
Tab. 1 Parámetros técnicos
1) Opción sin desconexión: En caso de bloqueo, el sistema de control debe garan-
tizar una desconexión de la alimentación de corriente después de 10 segundos
como máximo para evitar así una sobrecarga del motor. Mantener el tiempo de
conmutación de un mínimo de 2 s.
2) Los datos técnicos pueden ser diferentes.
