IT-5

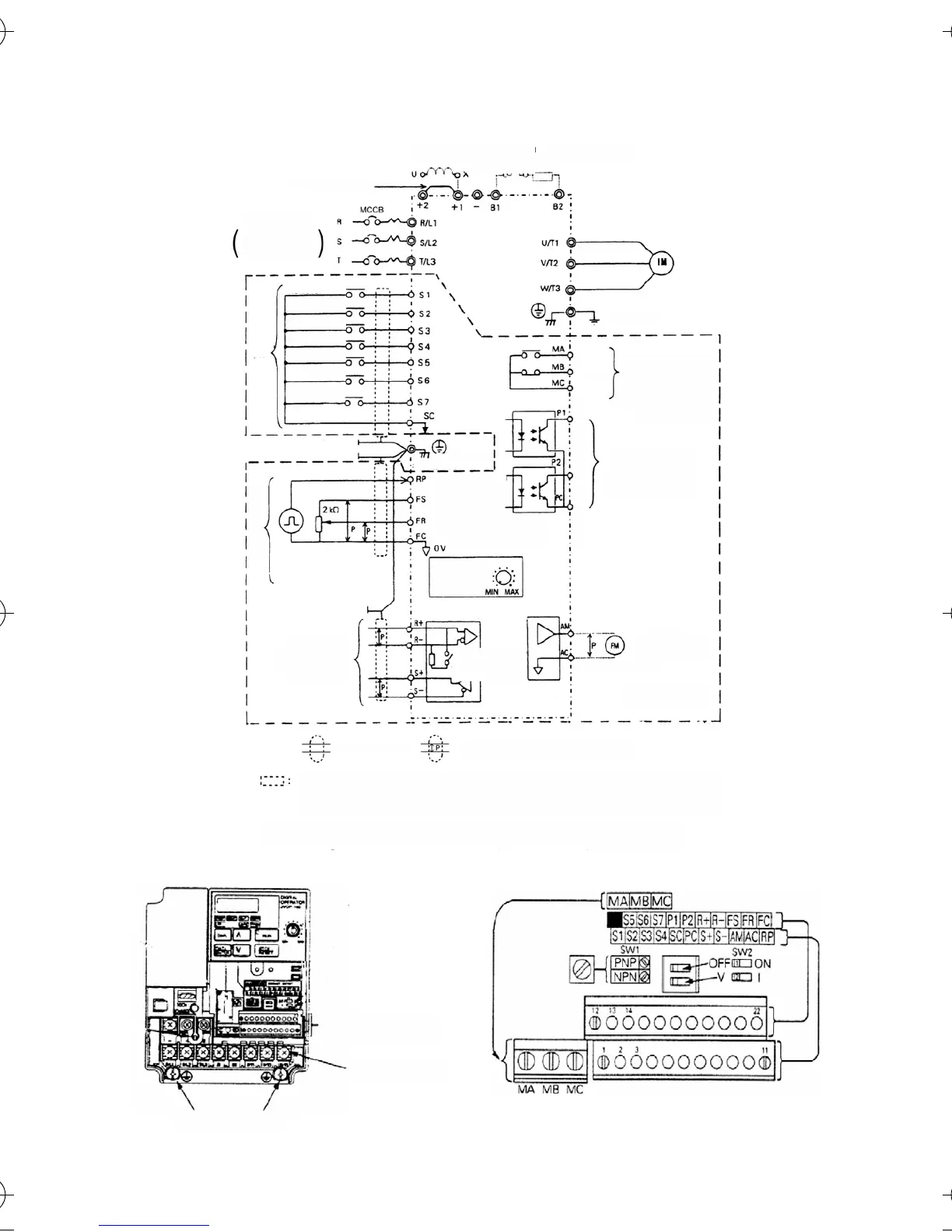

2. Cablaggio
Uscita a contatto
multifunzione
250 Vc.a., 1 A o
inferiore *2
30 Vc.c., 1 A o inferiore
Frequenza di uscita
Messa a terra
Monitoraggio analogico/a
impulsi selezionabile
Uscita analogica
di monitoraggio
0 ... +10 Vc.c. (2 mA)
Uscita fotoaccoppiata
multifunzione
+48 Vc.c., 50 mA o
inferiore
Errore
Alimentazione
Per monofase:
Utilizzare R/L1 e
S/L2.
Reattanza c.c.
(opzionale)
Relè di protezione
del terminale
Resistenza di frenatura
(opzionale)
Barra di cortocircuito *1
Resistenza di
terminazione
(1/2 W, 120 Ohm)
Comunicazione
MEMOBUS
RS-485/422
max. 19,2 kbps
Cavo a doppini intrecciati schermato
Schermato
Ingresso a treno di impulsi
Potenziometro
della console di
programmazione
Treno di impulsi di riferi-
mento (max. 33 kHz)
Impostazione frequenza
Alimentazione
(+12 V, 20 mA)
Ingresso analogico
0 ... 10V (20 kOhm)
4… 20 mA/0… 20 mA (250 Ohm)
Terminale di collega-
mento schermatura
Marcia
avanti/Arresto
Marcia
indietro/Arresto
Errore esterno
(nessun contatto)
Ripristino dopo
Multivelocità
di riferimento 1
Multivelocità
di riferimento 2
Comando
JOG
Per i terminali del circuito di controllo viene fornito solo un isolamento di base (classe di
protezione 1 e categoria di sovratensione II). Il prodotto finale potrebbe richiedere un isolamento
aggiuntivo per essere conforme allo standard CE.
*1. Rimuovere la barra di cortocircuito prima di collegare una reattanza c.c.
*2. Carico minimo consentito: 5 Vc.c., 10 mA (come valore di riferimento).
Terminali del circuito
principale
Terminali di messa a
Terminali del circuito di controllo
Terminali del circuito
principale
Terminali di messa a
Terminali del circuito di controllo
Terminali del circuito
principale
Terminali di messa a
Terminali del circuito di controllo
Terminali del circuito
principale
Terminali di messa a
Terminali del circuito di controllo
Terminali del circuito
principale
Terminali di messa a terra
Terminali del circuito
di controllo
Uscita a contatto
Frequenza di riferimento
RAGGIUNGIMENTO FREQUENZA
DI RIFERIMENTO
IN MARCIA
Ingresso
multi-
funzione
I43-EN-01+V7+Quick_Guide.book Seite 5 Dienstag, 25. April 2006 8:56 08
