ES-8
Potenciómetro de
ajuste de
FRECUENCIA
Display de
Teclas de
operación
Indicadores de
elementos de
monitorización

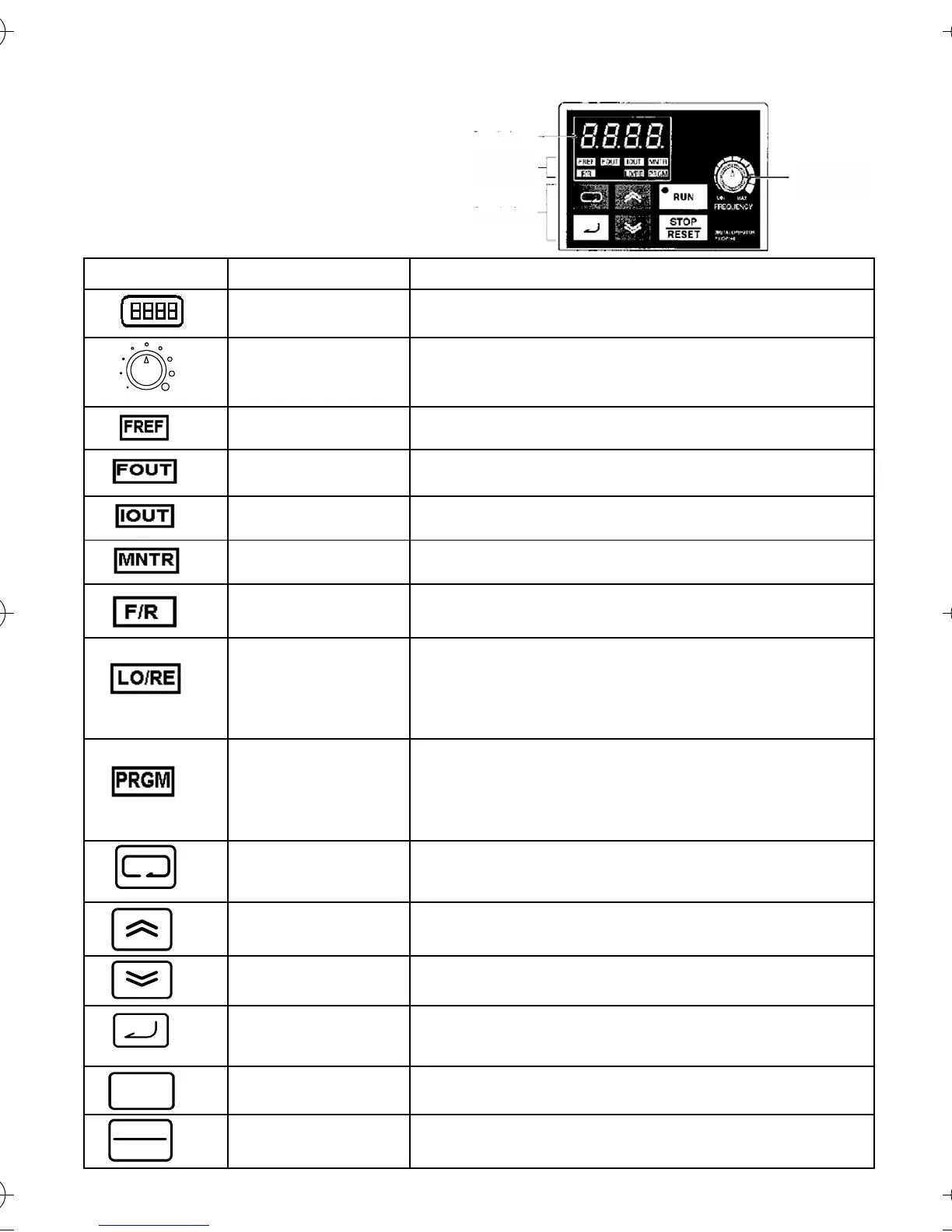

4. Manejo del Operador
Aspecto
Nombre Función
Display de datos
Muestra datos relevantes, como la referencia de frecuencia, la
frecuencia de salida y los valores seleccionados de parámetro.
Potenciómetro de
ajuste de frecuencia
(FREQ)
Selecciona la referencia de frecuencia en un intervalo entre 0 Hz y
la frecuencia máxima.
Indicador de referencia
de frecuencia (FREF)
La referencia de frecuencia se puede monitorizar o seleccionar
mientras este indicador está iluminado.
Indicador de salida de
frecuencia (FOUT)
La frecuencia de salida del Convertidor se puede monitorizar
mientras este indicador está iluminado.
Indicador de salida del
Convertidor (IOUT)
La corriente de salida del Convertidor se puede monitorizar
mientras este indicador está iluminado.
Indicador de monitori-
zación (MNTR)
Se monitorizan los valores configurados de U-01 a U-19 mientras
este indicador esté iluminado.
Indicador de directa/
inversa (F/R)
La dirección de rotación se puede seleccionar mientras este indicador
está iluminado cuando se opera el Convertidor con la tecla RUN
Indicador de local/
remota (LO/RE)
Mientras este indicador está iluminado, se puede seleccionar la ope-
ración del Convertidor a través del Operador digital o según los pará-
metros seleccionados.
Nota: El estado de este indicador sólo puede monitorizarse mientras
el Convertidor esté en funcionamiento. Cualquier entrada de
comando RUN será ignorada mientras este indicador esté iluminado.
Indicador PRGM
Los parámetros de n01 hasta n79 pueden seleccionarse o monitori-
zarse mientras este indicador esté iluminado.
Nota: Mientras el Convertidor está funcionando, los parámetros úni-
camente se pueden monitorizar y sólo algunos parámetros se pueden
cambiar. Cualquier entrada de comando RUN será ignorada mientras
este indicador esté iluminado.
Tecla de modo
Alterna secuencialmente los indicadores de elemento de configura-
ción y monitorización. El parámetro que se esté configurando que-
dará cancelado si se pulsa esta tecla antes de introducir la selección.
Tecla Más
Aumenta números de monitorización multifuncional, números de
parámetros y valores seleccionados de parámetro.
Tecla Menos
Reduce números de monitorización multifuncional, números de
parámetros y valores seleccionados de parámetro.
Tecla Enter
Permite introducir números de monitorización multifuncional,
números de parámetro y valores de datos internos después de
haber sido seleccionados o modificados.
Tecla Run
Inicia el funcionamiento del Convertidor cuando está en operación
con el Operador digital.
Tecla STOP/RESET Detiene el funcionamiento del Convertidor, siempre y cuando el
parámetro n07 no esté configurado para inhabilitar la tecla STOP.
MIN MAX
RUN
RESET
STOP
I43-EN-01+V7+Quick_Guide.book Seite 8 Dienstag, 25. April 2006 8:56 08
