Omron V7 Quick Manual

DE-8
FREQUENCY-
Drehregler
Datenanzeige
Bedientasten
Überwachungs-
element-
A
nzeigen

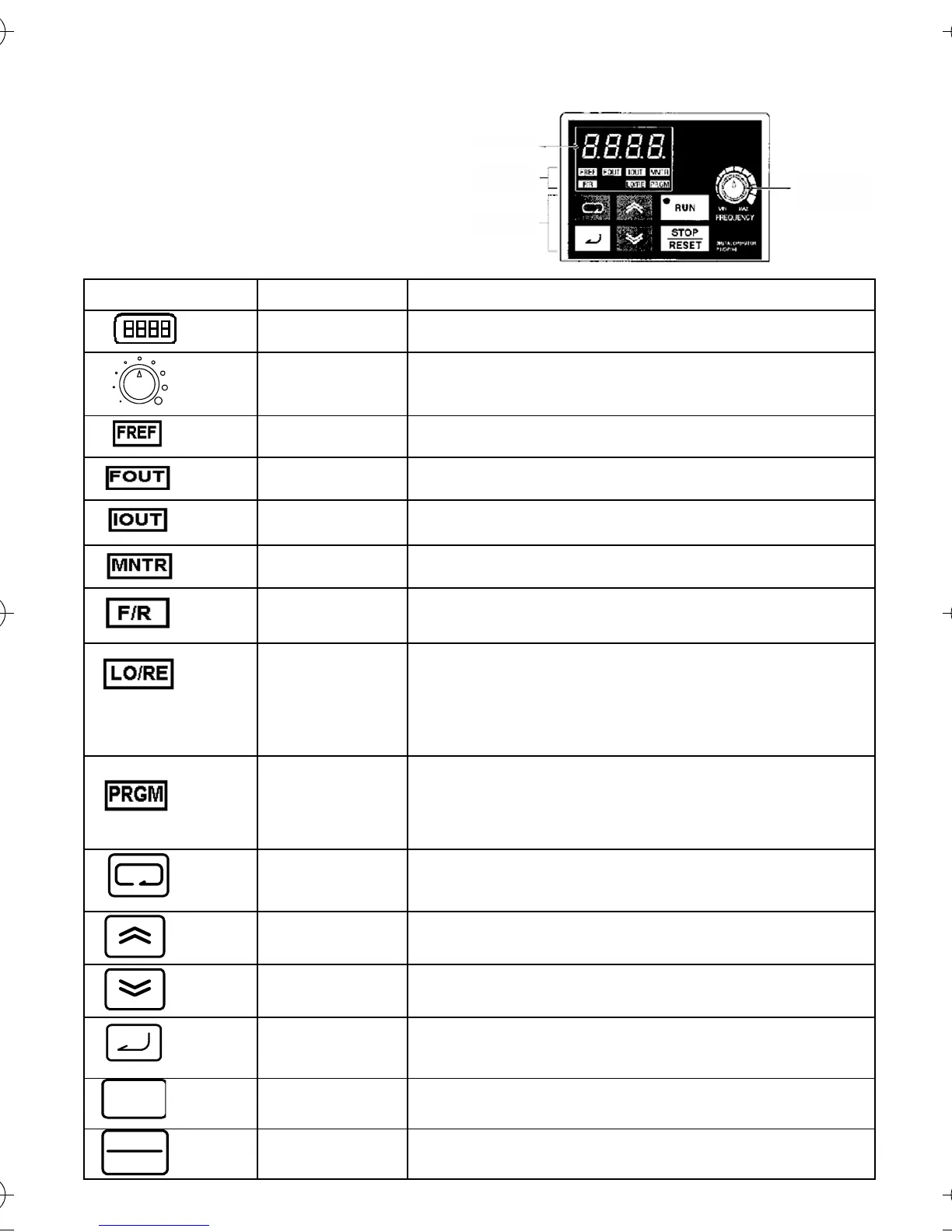

4. Verwendung der
Bedienkonsole
Ansicht
Bezeichnung Funktion
Datenanzeige
Anzeige entsprechender Datenelemente, z. B. Frequenzsollwert,
Ausgangsfrequenz, Parameter-Einstellwerte.
Sollwert-
potenziometer
Einstellung des Frequenzsollwerts auf einen zwischen 0 Hz und der
Maximalfrequenz liegenden Wert.
FREF-Anzeige Wenn diese Anzeige leuchtet, wird der Frequenzsollwert angezeigt
und kann eingestellt werden.
FOUT-Anzeige Wenn diese Anzeige leuchtet, wird die Ausgangsfrequenz des
Frequenzumrichters angezeigt.
IOUT-Anzeige Wenn diese Anzeige leuchtet, wird der Ausgangsstrom des
Frequenzumrichters angezeigt.
MNTR-Anzeige Wenn diese Anzeige leuchtet, werden die Werte für die Parameter
U-01 bis U-19 eingestellten Werte angezeigt.
F/R-Anzeige Wenn diese Anzeige leuchtet, kann die Drehrichtung verändert
werden, wenn der Frequenzumrichters mit der RUN-Taste auf der
Bedienkonsole betrieben wird.
LO/RE-Anzeige Wenn diese Anzeige leuchtet, ist wählbar, ob der Frequenzumrichters
über die digitale Bedienkonsole oder gemäß der eingestellten Parameter
angesteuert wird.
Hinweis: Der Status dieser Anzeige kann nur bei laufendem Frequenz-
umrichterbetrieb angezeigt werden. RUN-Befehle werden ignoriert,
solange diese Anzeige leuchtet.
PRGM-Anzeige Wenn diese Anzeige leuchtet, können die Parameter n001 bis n179
angezeigt und eingestellt werden.
Hinweis: Während des Frequenzumrichterbetriebs können die Parame-
ter lediglich angezeigt werden. Nur einige wenige Parameter lassen sich
ändern. RUN-Befehle werden ignoriert, solange diese Anzeige leuchtet.
Betriebsarten-Taste Wechselt der Reihe nach durch die Anzeige- und Einstellungsanzeigen.
Ungespeicherte Änderungen an Parametereinstellungen werden
verworfen, wenn diese Taste gedrückt wird.
Erhöhen-Taste Heraufsetzen von Anzeigewerten, Parameternummern und
Parameter-Einstellwerten.
Verringern-Taste Herabsetzen von Anzeigewerten, Parameternummern und
Parameter-Einstellwerten.
Eingabetaste Übernahme von Anzeigewerten, Parameternummern und internen
Datenwerten nach deren Einstellung oder Änderung.
RUN-Taste Startet den Frequenzumrichter, wenn er über die digitale
Bedienkonsole betrieben wird.
STOP/RESET-
Taste
Stoppen des Frequenzumrichters, sofern die STOP-Taste nicht durch
eine entsprechende Einstellung des Parameters n007 deaktiviert wurde.
MIN MAX
RUN
RESET
STOP
