FR-8
Ajusteur
de FREQUENCE
A
ffichage des
données
Touches de
fonctionnement
Indicateurs de
la valeur
surveillée

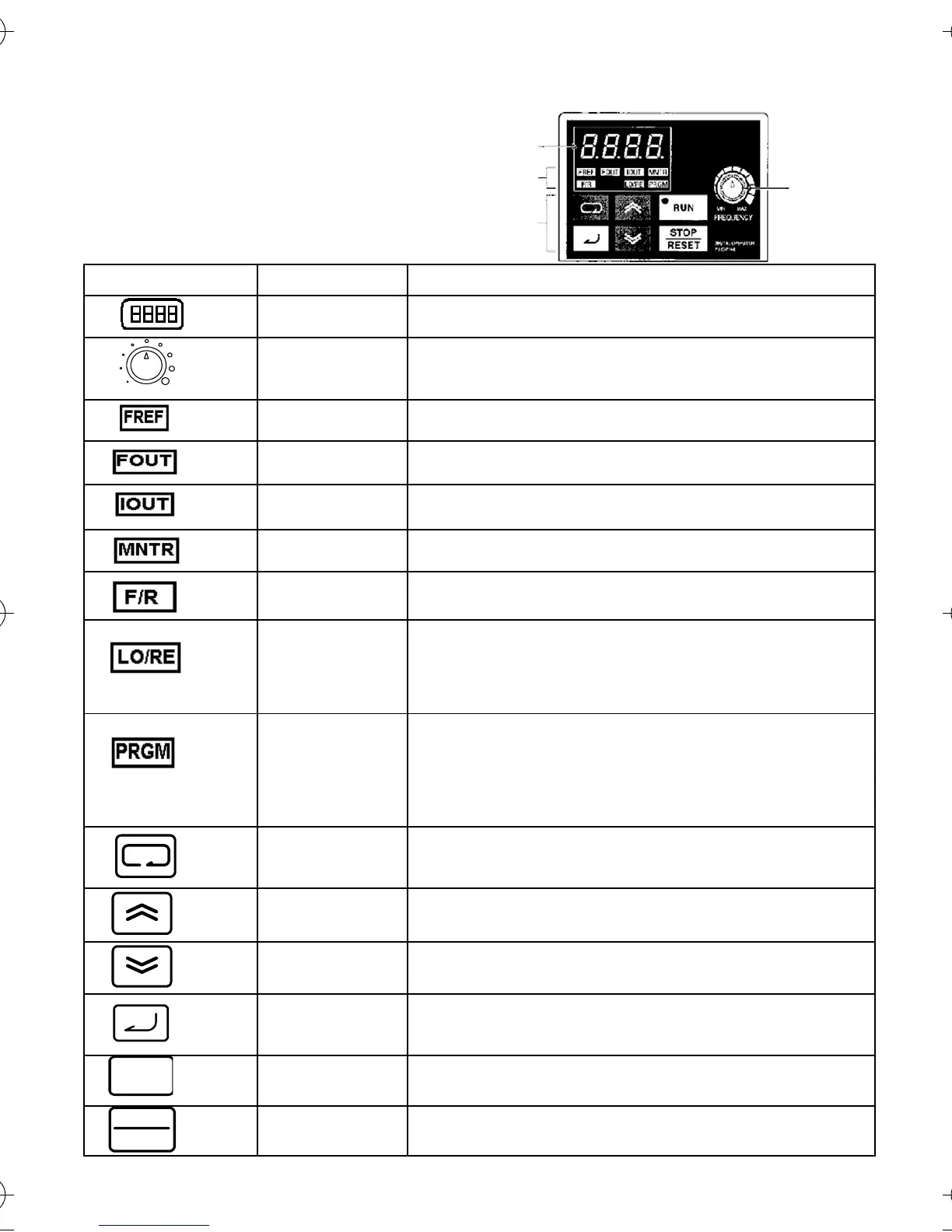

4. Utilisation par
l’opérateur
Présentation Nom Fonction
Affichage des
données
Affiche les données pertinentes, telles que la référence de fréquence,
la fréquence de sortie et les valeurs définies des paramètres.
Ajusteur FREQ Définit la référence de fréquence dans une plage entre 0 Hz et la
fréquence maximale.
Voyant FREF La référence de fréquence peut être surveillée ou définie quand ce
voyant est allumé.
Voyant FOUT La fréquence de sortie du variateur peut être surveillée quand ce
voyant est allumé.
Voyant IOUT Le courant de sortie du variateur peut être surveillé quand ce
voyant est allumé.
Voyant MNTR Les valeurs définies dans U-01 à U-19 sont surveillées quand ce
voyant est allumé.
Voyant F/R Le sens de rotation peut être sélectionné quand ce voyant est
allumé pendant le fonctionnement du variateur via la touche RUN.
Voyant LO/RE Le fonctionnement du variateur via l’opérateur numérique ou selon les
paramètres définis peut être sélectionné quand ce voyant est allumé.
Remarque : Le statut de cet indicateur ne peut être surveillé que
lorsque le variateur fonctionne. Toute entrée de commande RUN
est ignorée quand ce voyant est allumé.
Voyant PRGM Le paramètre dans n01 à n179 peut être défini ou surveillé quand
ce voyant est allumé.
Remarque : Pendant le fonctionnement du variateur, les
paramètres peuvent seulement être surveillés et il n'est possible de
modifier que certains paramètres. Toute entrée de commande RUN
est ignorée quand ce voyant est allumé.
Touche Mode Commute les voyants de réglage et de surveillance de manière
séquentielle. Le paramètre en cours de réglage est annulé en cas
d'actionnement de cette touche avant l'entrée du paramètre.
Touche
Augmenter
Augmente les numéros de surveillance multifonction, les numéros
de paramètres et les valeurs de définition des paramètres.
Touche Diminuer Diminue les numéros de surveillance multifonction, les numéros de
paramètres et les valeurs de définition des paramètres.
Touche Entrée Entre les numéros de surveillance multifonction, les numéros de
paramètres et les valeurs de données internes après leur définition
ou modification.
Touche RUN Démarre le variateur quand il fonctionne avec l’opérateur
numérique.
Bouton STOP/
RESET
Arrête le variateur sauf si le paramètre n07 n’est pas configuré pour
désactiver la touche STOP.
MIN MAX
RUN
RESET
STOP
I43-EN-01+V7+Quick_Guide.book Seite 8 Dienstag, 25. April 2006 8:56 08
