DEUTSCH
www.stiebel-eltron.com DCE 11/13| DCE 11/13 RC| DCE 11/13 H | 11
INSTALLATION
Störungsbehebung

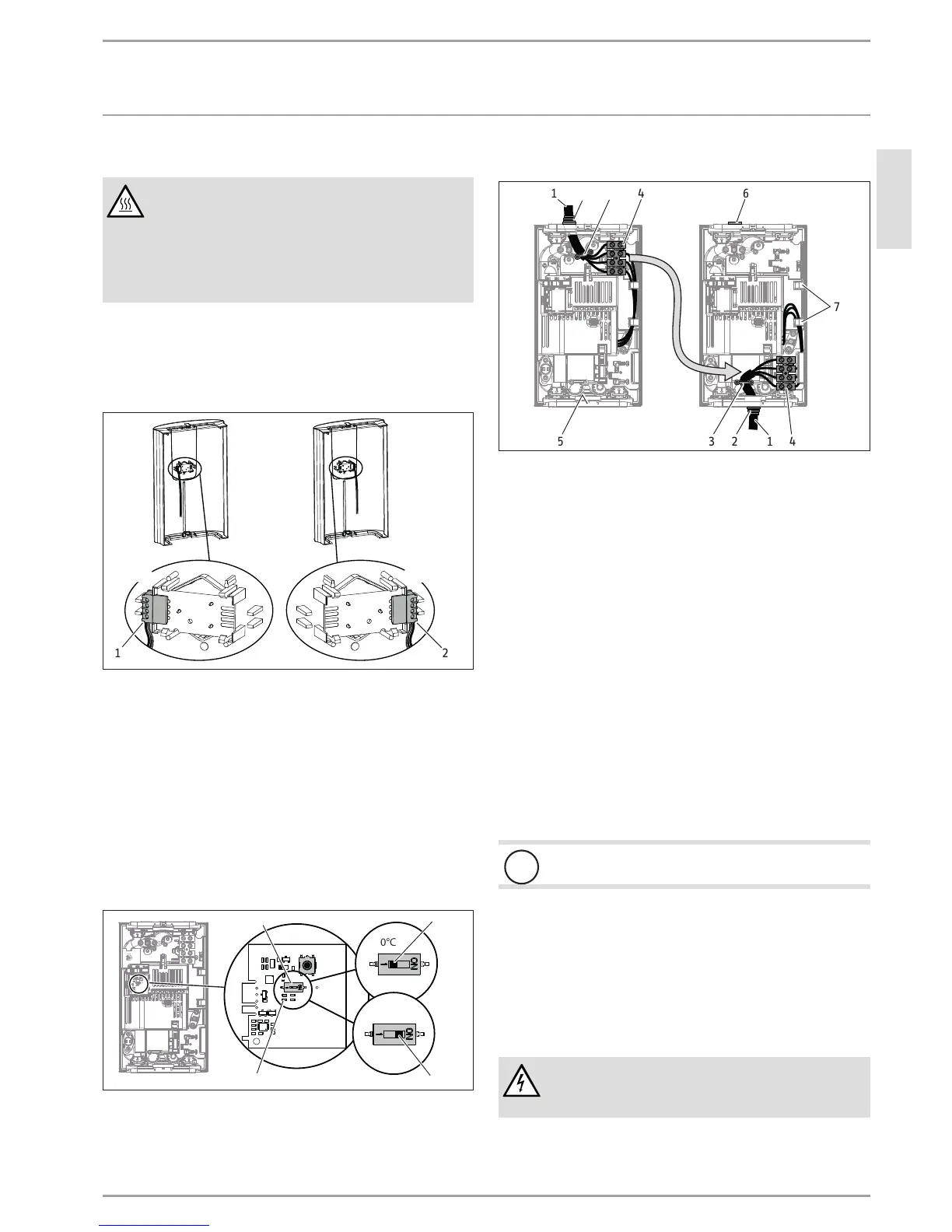

13.2 Verbrühschutz/ Temperaturbegrenzung
WARNUNG Verbrennung
Bei Betrieb mit vorgewärmtem Wasser kann der einge-
stellte Verbrühschutz unwirksam sein.
In diesem Fall begrenzen Sie die Temperatur an der
vorgeschalteten Zentral-Thermostatarmatur (siehe
Kapitel „Installation/ Gerätebeschreibung/ Zube-
hör“.
DCE11/13 | DCE11/13H
Die Aktivierung des Verbrühschutzes „max. 43°C“ erfolgt durch
Versetzen des Steckers an der Elektronikplatine in der Geräte-
kappe.
60 °C
43 °C
D0000039995
1 2
1 ohne Verbrühschutz
2 mit Verbrühschutz 43°C
Nehmen Sie die eingesteckte Elektronikplatine aus der
Bedieneinheit der Gerätekappe. Achten Sie dabei auf die
Schnapphaken.
Versetzen Sie den Stecker in Position „43°C“.
Bauen Sie die Elektronikplatine wieder ein, die Schnapp-
haken müssen einrasten. Achten Sie auf die Knopf- und
Achsposition.
DCE11/13RC
Die Aktivierung des Verbrühschutzes „max. 43°C“ erfolgt durch
Verschieben des DIP-Schalters im Gerät.
60°C
43°C
D0000043533
1
2
4 3
1 DIP-Schalter für Verbrühschutz
2 ohne Verbrühschutz = 60°C
3 mit Verbrühschutz = max. 43°C
4 Grüne LED-Anzeige Dauerlicht bei aktiviertem Verbrühschutz
13.3 Umbau Elektroanschluss unten
D0000043440
21 3 4 6
25 3 41
7
1 Anschlusskabel
2 Kabeltülle
3 Zugentlastung
4 Netzanschlussklemme
5 Markierung für Öffnung vom Anschlusskabel
6 Stopfen
7 Litzenführung
Demontieren Sie die Zugentlastung und das Anschlusskabel
mit der Kabeltülle.
Verschließen Sie die obere Öffnung in der Geräterückwand
mit dem beiliegenden (geschlossenen) Stopfen. Die Schutzart
IP25 (strahlwassergeschützt) ist nur mit dem sachgemäß
montierten Stopfen gewährleistet.
Versetzen Sie die Netzanschlussklemme im Gerät von oben
nach unten. Achten Sie darauf, dass die Netzanschluss-
klemme einrastet.
Verlegen Sie die Schaltlitzen unter die Litzenführung.
Drücken Sie für das Anschlusskabel eine Öffnung in die Ge-
räterückwand. Drücken Sie mit einem geeigneten Werkzeug
den Kunststoff an der kreisförmigen Markierung von der
Innenseite der Rückwand nach außen heraus. Benutzen Sie
ggf. eine Feile.
!
Sachschaden
Tauschen Sie eine beschädigte Geräterückwand aus.
Montieren Sie das Anschlusskabel mit der Kabeltülle in die
Geräterückwand.
Schließen Sie das Anschlusskabel an die Netzanschluss-
klemme an (siehe Kapitel „Installation/ Technische Daten/
Elektroschaltplan“).
Montieren Sie die Zugentlastung.
14. Störungsbehebung
WARNUNG Stromschlag
Zur Prüfung des Gerätes muss die elektrische Spannung
am Gerät anliegen.
