STIEBEL ELTRON DCE 11/13 User Manual

14 |DCE 11/13| DCE 11/13 RC| DCE 11/13 H www.stiebel-eltron.com
INSTALLATION
Technische Daten

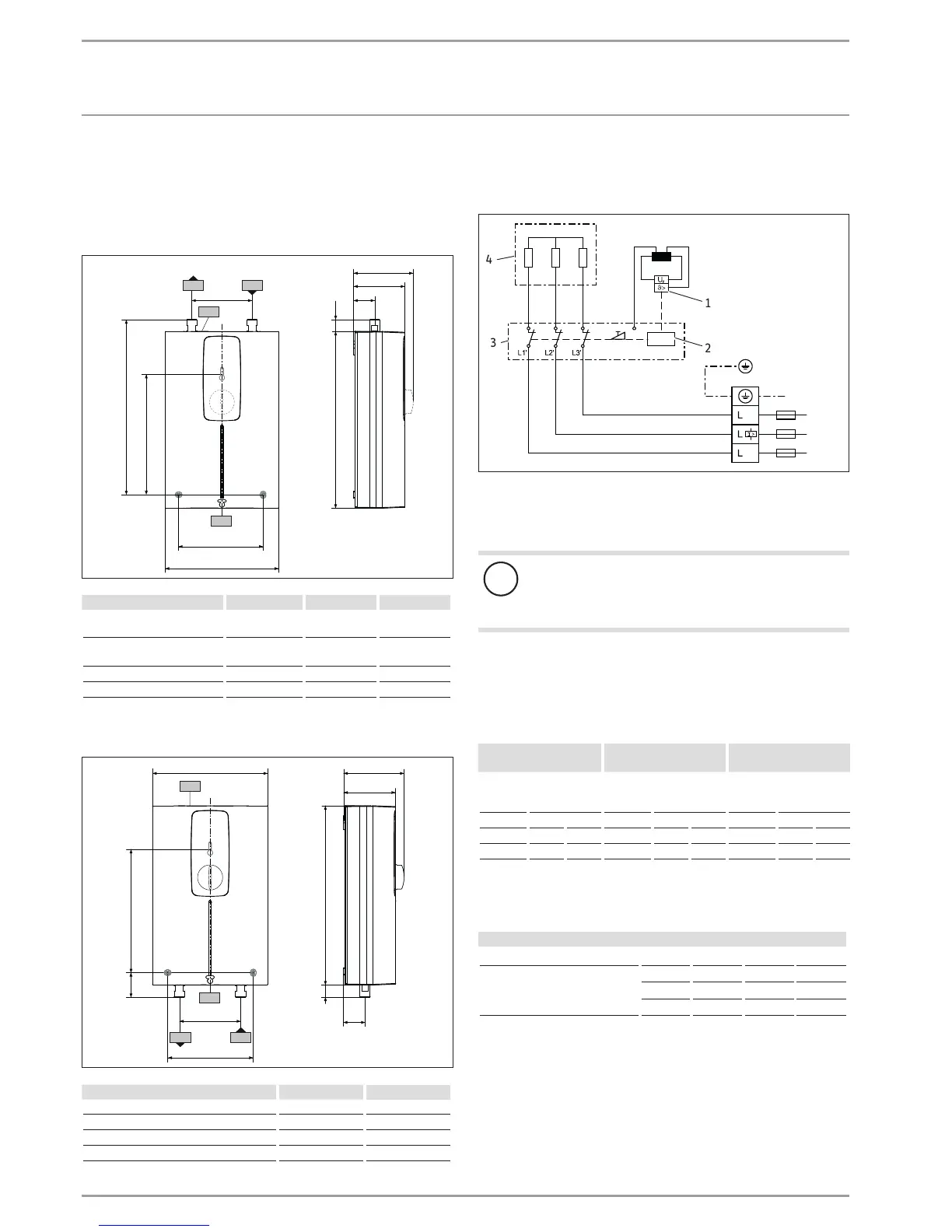

16. Technische Daten
16.1 Maße und Anschlüsse
DCE11/13 | DCE11/13RC
293
188
85
99
35
19
b02
b03
c01
c06
193
291
140
D0000039746
DCE 11/13 DCE 11/13 RC
b02 Durchführung elektr.
Leitungen I
b03 Durchführung elektr.
Leitungen II
c01 Kaltwasser Zulauf Außengewinde G 3/8 A G 3/8 A
c06 Warmwasser Auslauf Außengewinde G 3/8 A G 3/8 A
DCE11/13H
293
85
99
35
19
b02
b03
100
140
c01
c06
193
40
188
D0000050396
DCE 11/13 H
b02 Durchführung elektr. Leitungen I
b03 Durchführung elektr. Leitungen II
c01 Kaltwasser Zulauf Außengewinde G 1/2 A
c06 Warmwasser Auslauf Außengewinde G 1/2 A
16.2 Elektroschaltplan
3/PE ~ 380-415V
D0000040233
3
4
1
2
1 Sicherheitstemperaturbegrenzer
2 elektronischer Sicherheitsschalter
3 Elektronik
4 Heizsystem
!
Sachschaden
 Beim Festanschluss schließen Sie das Anschluss-
kabel gemäß der Klemmenbezeichnung der Buch-
senklemme an.
16.3 Einsatzbereiche / Umrechnungstabelle
Spezifischer elektrischer Widerstand und spezifische elektrische
Leitfähigkeit (siehe Kapitel „Installation/ Technische Daten/ Da-
tentabelle“).
Normangabe bei
15°C 20°C 25°C
Spez. Wi-
derstand
ρ ≥
Spez. Leitfä-
higkeit σ ≤
Spez. Wi-
derstand
ρ ≥
Spez. Leitfä-
higkeit σ ≤
Spez. Wi-
derstand
ρ ≥
Spez. Leitfä-
higkeit σ ≤
Ωcm mS/m μS/cm Ωcm mS/m μS/cm Ωcm mS/m μS/cm
900 111 1111 800 125 1250 735 136 1361
1100 91 909 970 103 1031 895 112 1117
Auslauftemperatur ca. 60°C für die Küchenspüle und beim Einsatz
einer Thermostatarmatur
Auslaufmenge
Gerät kW 11 13,5
Kaltwasser Zulauftemperatur
6°C l/min 2,9 3,6
10°C l/min 3,2 3,9
14°C l/min 3,4 4,2
