DEUTSCH
www.stiebel-eltron.com DCE 11/13| DCE 11/13 RC| DCE 11/13 H | 9
INSTALLATION
Montage

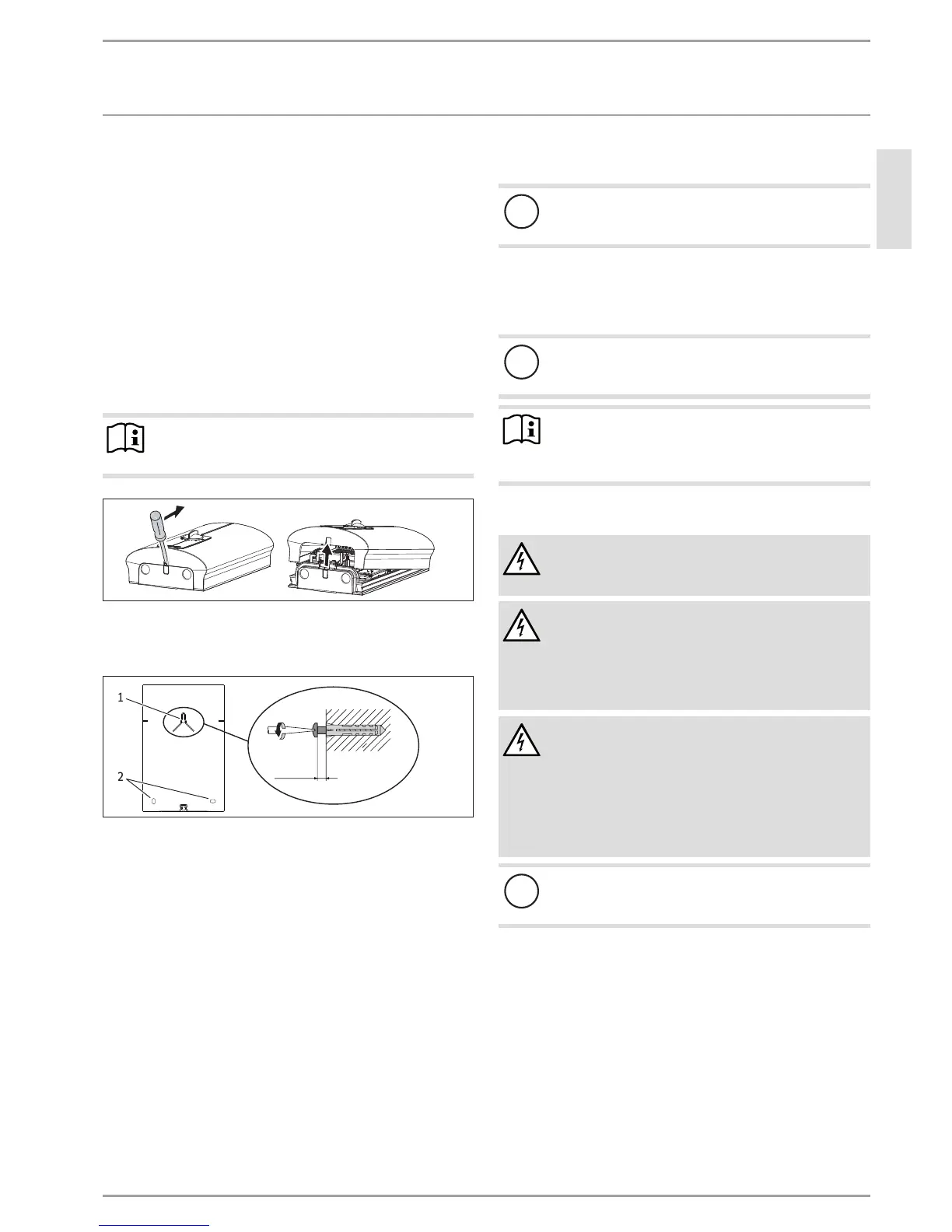

10. Montage
Standardmontage
- Elektroanschluss im oberen Bereich des Gerätes
Weitere Anschlussmöglichkeit siehe Kapitel „Installation/
Montage-Alternativen“.
- Wählbare Anschlussleistung
- Verbrühschutz/ Temperaturbegrenzung
- Elektroanschluss im unteren Bereich des Gerätes
10.1 Standardmontage
Montage des Gerätes
Hinweis
 Montieren Sie das Gerät an einer Wand.
Die Wand muss ausreichend tragfähig sein.
D0000039991
 Entriegeln Sie den Schnappverschluss mit einem
Schraubendreher.
 Nehmen Sie die Gerätekappe nach vorn ab.
5,5 - 6,5
1
2
D0000039992
1 obere Befestigungsschraube
2 unteren Befestigungsschrauben
 Zeichnen Sie die 3 Bohrlöcher mit der beiliegenden Monta-
geschablone (im Mittelteil dieser Anleitung) an.
 Bohren Sie die Löcher. Verwenden Sie geeignete Dübel und
Rundkopf- oder Zylinderkopfschrauben mit 8mm Schrau-
benkopf-Durchmesser. Die Schrauben und Dübel gehören
nicht zum Lieferumfang.
 Schrauben Sie die obere Schraube bis auf das angegebene
Maß ein.
 Hängen Sie das Gerät auf die Schraube. Ziehen Sie das Gerät
nach unten.
 Richten Sie das Gerät horizontal aus. Drehen Sie die unteren
2Schrauben ein.
Wasseranschluss
!
Sachschaden
Das Sieb muss für die Funktion des Gerätes im Kaltwasser
Zulauf des Gerätes eingebaut sein.
Montage der Armatur
 Montieren Sie die Armatur. Beachten Sie dabei auch die Be-
dienungs- und Installationsanleitung der Armatur.
!
Sachschaden
 Beim Montieren aller Anschlüsse müssen Sie am
Gerät mit passenden Schlüssel gegenhalten.
Hinweis
Nur beim druckfesten Anschluss DCE11/13 | DCE11/13RC:
 Montieren Sie den mitgelieferten Anschlussschlauch
3/8 und das T-Stück 3/8.
Elektroanschluss herstellen
WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Installati-
onsarbeiten nach Vorschrift aus.
WARNUNG Stromschlag
Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen ist.
Das Gerät muss über eine Trennstrecke von mindestens
3mm allpolig vom Netzanschluss getrennt werden kön-
nen.
WARNUNG Stromschlag
Die Geräte sind im Anlieferungszustand mit einem An-
schlusskabel ausgestattet.
Ein Anschluss an eine festverlegte elektrische Leitung ist
möglich, wenn die elektrische Leitung mindestens den
Querschnitt des serienmäßigen Abschlusskabels auf-
weist. Maximal ist ein Leitungsquerschnitt von 4x6mm²
möglich.
!
Sachschaden
Beachten Sie das Typenschild. Die angegebene Spannung
muss mit der Netzspannung übereinstimmen.
 Schließen Sie das Anschlusskabel entsprechend des Elektro-
anschlussplanes an (siehe Kapitel „Installation/Technische
Daten/ Elektroschaltplan“). Die Anschlussleistung ist 2-stufig
wählbar. Die hohe Leistung ist voreingestellt. Wählen Sie
eine andere Leistung siehe Kapitel „Installation/ Monta-
ge-Alternativen/ Wählbare Anschlussleistung“.
