3 Conexão elétrica
3.1 Descrição do terminal
Todos os terminais elétricos estão localizados na parte inferior do inversor.

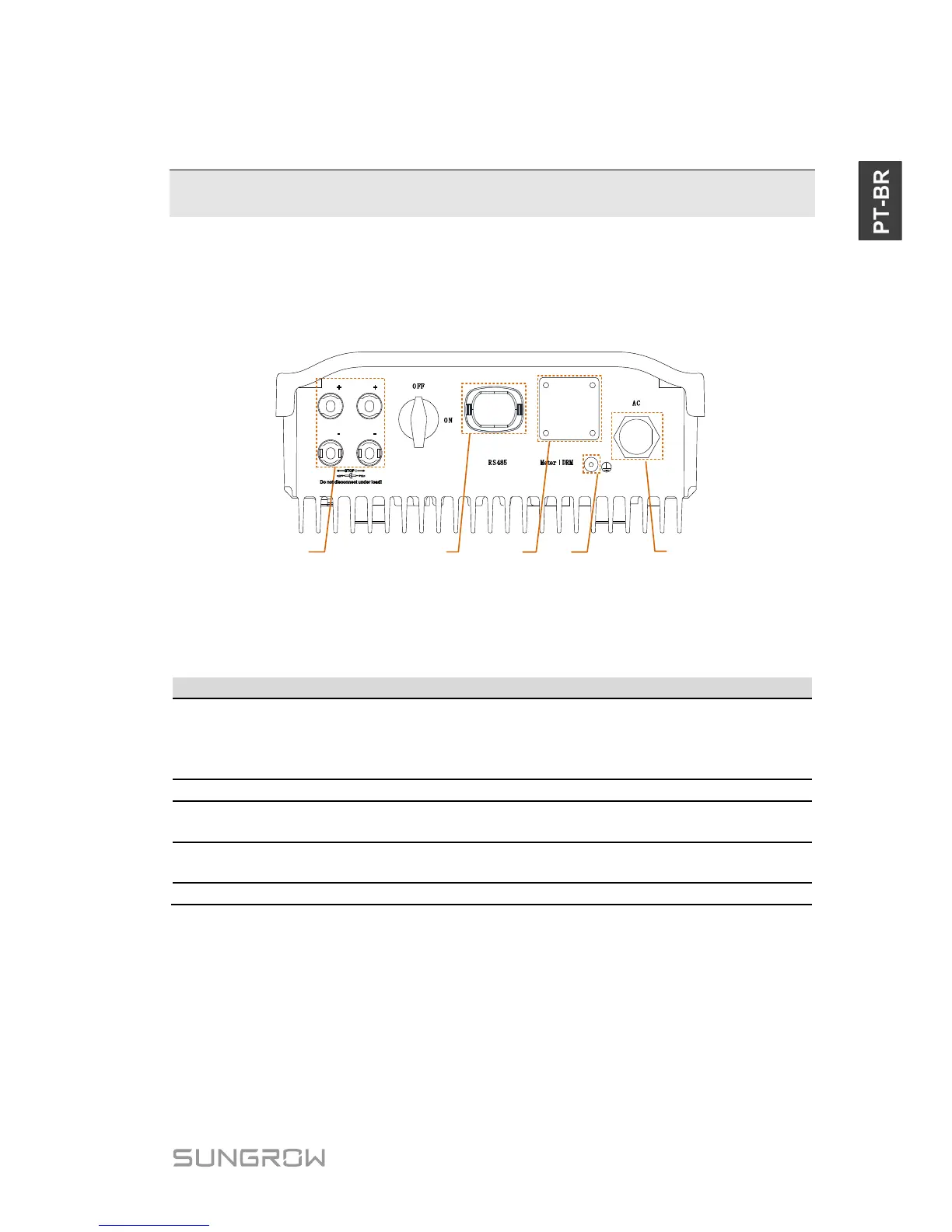

Fig. 3-1 Descrição do terminal
* A imagem exibida aqui é somente para referência. O produto que você
receber poderá ser diferente.
Tab. 3-1 Descrições dos terminais
Terminais MC4 para entradas FV.
- Série S: um par de terminais FV.
- Série D: três pares para SG8K3-D e dois pares
para outros inversores -D.
Para conectar um módulo wi-fi.
A porta à esquerda é usada para se conectar ao
medidor de energia. A porta direita é reservada.
Para aterramento confiável.
O terminal CA da rede de distribuição.
3.2 Aterramento do inversor
Todas as partes metálicas expostas não condutoras de corrente do
equipamento e outros compartimentos no sistema de alimentação FV devem
ser aterrados. Por exemplo, quadro de arranjos FV e compartimento do
inversor.
