Sungrow SG2K5-S Quick User Manual

3 Conexión eléctrica Manual de inicio rápido del usuario
70

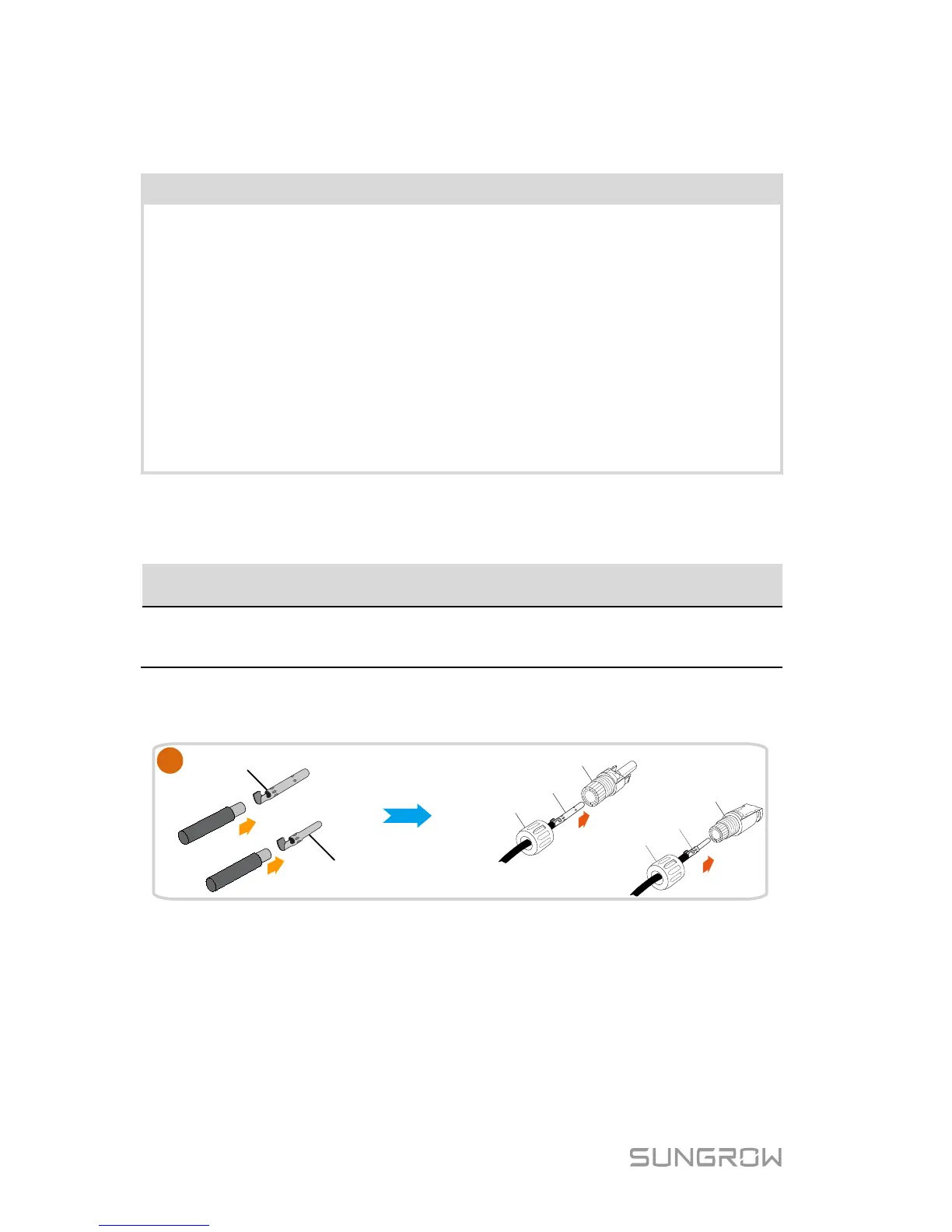

3.4 Conexión FV
AVISO
¡Se corre el riesgo de dañar el inversor! Se deben cumplir los
siguientes requisitos. De no ser
así, la garantía quedará anulada y
también cualquier reclamo asociado.

Asegúrese de que la corriente máxima de cortocircuito de cada
entrada de CC sea inferior al límite permitido del inversor.
 Asegúrese de que el voltaje máximo de apertura de cada cadena sea
inferior a 600 V. Cualquier valor superior a 600 V puede dañar el
inversor.
 Confirme que las impedancias entre el terminal positivo de la cadena
FV y tierra, y las impedancias entre el terminal negativo de la cadena
FV y tierra sean mayores a 200 kΩ en cualquier caso.
Todos los cables FV están equipados con conectores herméticos de conexión
directa que combinan con los terminales FV en la base del inversor.
Los requisitos correspondientes a los cables FV son los siguientes.
Sección
transversal
Diámetro
del cable
Voltaje máx.
no disruptivo
Corriente máx.
no disruptiva
4 mm
2
–6 mm
2
6 mm–9 mm 600 V
Igual o mayor que
la corriente de
cortocircuito

Pele el aislamiento de los cables entre 7 mm–8 mm.

Apriete el casquillo con un par de apriete de 2,5 Nm–3,0 Nm.
Contacto de conexión
Aislante positivo
Casquillo
1
Contacto de conexión positivo
Contacto de conexión negativo
Contacto de conexión
Aislante negativo
Casquillo
