Sungrow SG2K5-S Quick User Manual

Guia Rápido do Usuário 3 Conexão elétrica
39
Exigências de cabo CA
As especificações recomendadas são exibidas na tabela a seguir
Tipo
Transversal (mm²)
Diâmetro do cabo
(mm)
Intervalo
Indicado
Intervalo
Indicado
SG2K-S / SG3K-S / SG3K-D
4…6
4
10…14
14
SG4K-D / SG5K-D / SG6K-D
4…6
6
10…14
14
SG8K3-D
-
6
-
15

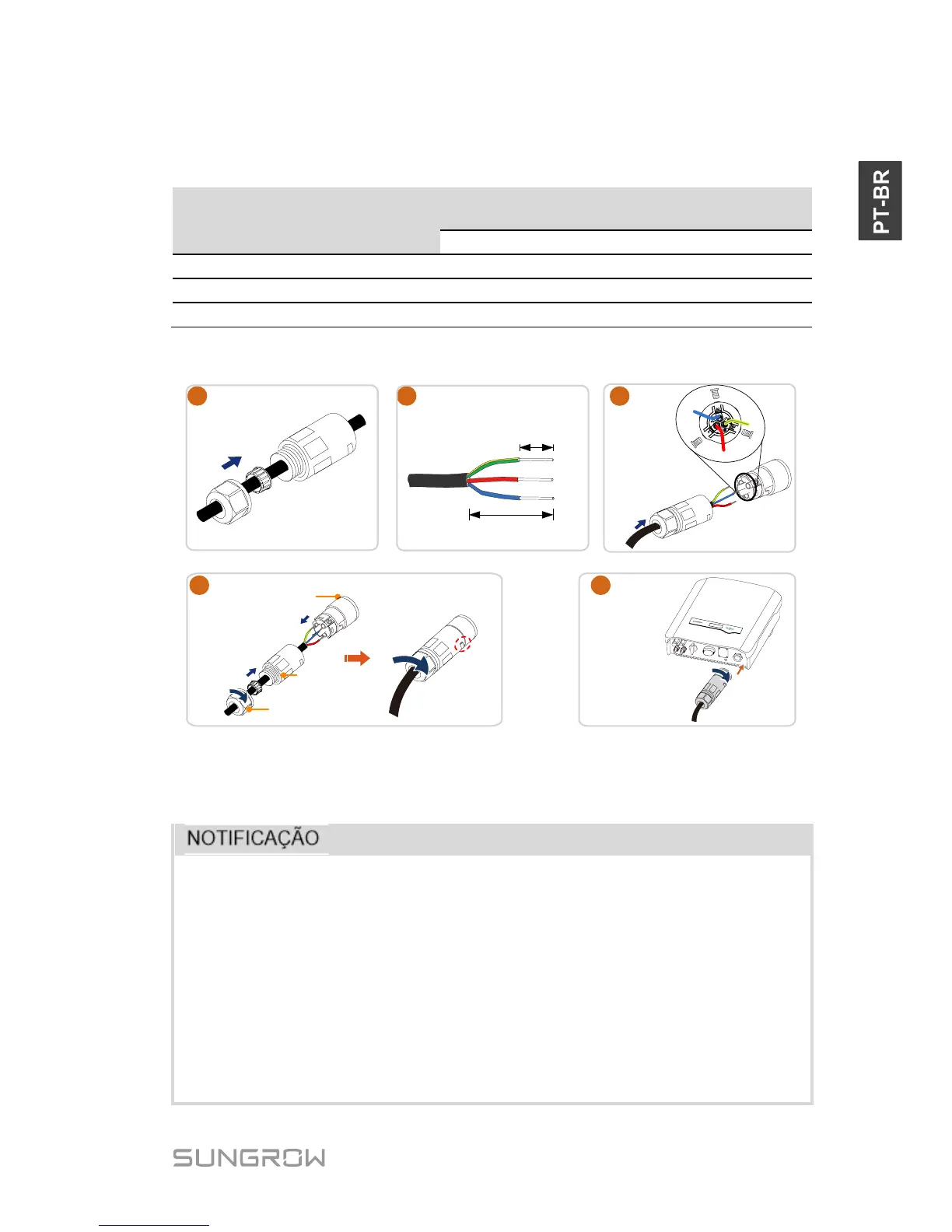

Certifique-se de desconectar o disjuntor CA e de protegê-lo contra reconexão
antes da conexão do cabo.
PE
L
N
8 mm –
15 mm
40 mm
1
2
4
3
5
“Clique”
“Clique”
Prensa-cabos
Alojamento
Terminal preto
0,8 Nm
3.4 Conexão FV
Há risco de danos ao inversor! Os requisitos a seguir devem ser
atendidos; caso contrário, eles acarretarão perda de qualquer um dos
direitos de garantia, ou de todos eles.
 Verifique se a corrente do curto-circuito máxima de cada entrada CC
é inferior ao limite permitido do inversor.
 Verifique se a tensão de circuito aberto
máxima de cada string é
inferior a 600 V. Tensão acima de 600 V pode danificar o inversor.
 Verifique se as impedâncias entre o terminal positivo da string FV e o
terra, e as impedâncias entre o terminal negativo da string FV e o
terra são maiores que 200 kΩ em qualquer um dos casos.
