Guia Rápido do Usuário 3 Conexão elétrica
41
3.5 Conexão de comunicação RS485
Para a instalação do Wifi, veja a última etapa na seção “2.2 Instalação do
inversor”.
O terminal RS485 também pode ser usado para conectar um
dispositivo RS485 externo. Para a definição do pino e o procedimento
de proteção à prova d'água, entre em contato com a SUNGROW.
Deixar de cumprir os requisitos de fiação ou uso à prova d'água
anulará a garantia.

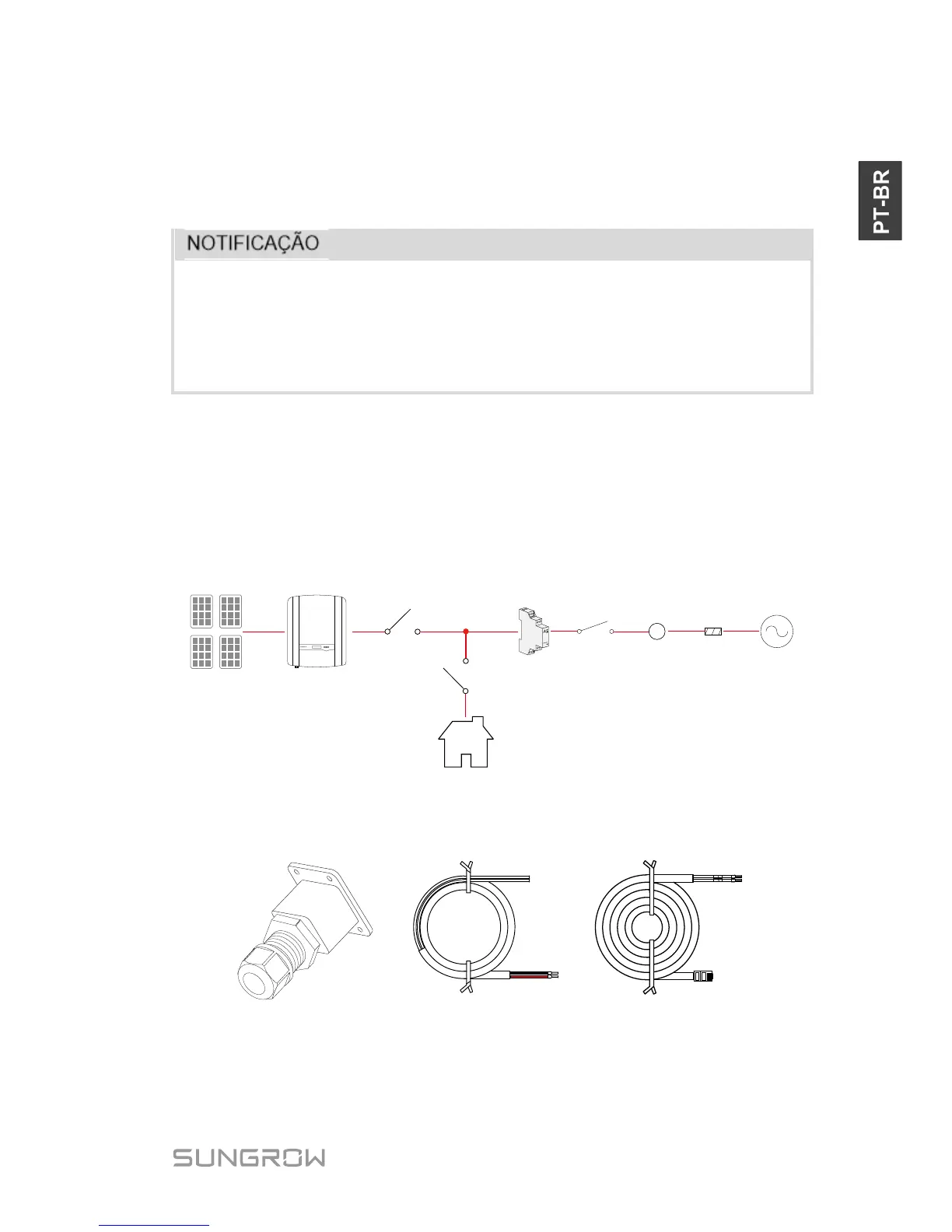

3.6 (Opcional) Conexão de comunicação
O medidor de energia da SUNGROW deve ser instalado ao lado da chave
principal. A seção descreve principalmente a conexão ao lado do inversor.
Consulte o manual entregue com o módulo para conhecer mais detalhes sobre
o l
ado do medidor.
Medidor da Sungrow
Dispositivo residencial
Strings FV
A
Ligação do
medidor
Medidor
de rede
Chave
principal
Rede de
distribuição
Chave solar
Inversor
1. R
etire o conector de comunicação da embalagem do inversor e o c
abo
R
S485 da embalagem do medidor.
L
N
B
A
Cabo de fornecimento
de energia (Monofásico)
Cabo RS485 do
medidor
Conector de comunicação
2. D
esparafuse a porca de aperto do prensa-cabos e retire o plugue à
prova d'água pela entrada à esquerda. Conduza os plugues A e B
de
dent
ro para fora através do conector. Isso resultará no cabo com o
To Next Page
