TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP Item no. 99-274
8.3 Justierung der Stellfüße
Typ: Alle Modelle in der Serie, außer TT20Bazic.
Es sind Stellfüße unter dem Ofen montiert oder diese können montiert werden. Diese werden verwendet, wenn der Boden uneben
ist, wenn Sie einen optisch "schwebenden" Ofen wünschen oder wenn Sie eine Form-Vorlegeplatte verwenden möchten. Alternativ
kann der Ofen auch auf seiner eigenen Bodenplatte stehen.
Wenn eine Form-Vorlegeplatte verwendet wird, müssen die Stellfüße montiert/verwendet/justiert werden ansonsten kann die Form-
Vorlegeplatte nicht montiert werden. Bitte beachten Sie, dass alle angegebenen Maße (am Ofen) ohne Stellfüße sind. Wenn Sie
Stellfüße verwenden, wird der Ofen entsprechend höher sein.
8.4 Aufstellung des Kaminofens (Fortsetzung der Stellfüße)
Typ: Alle Modelle in der TT21-Serie

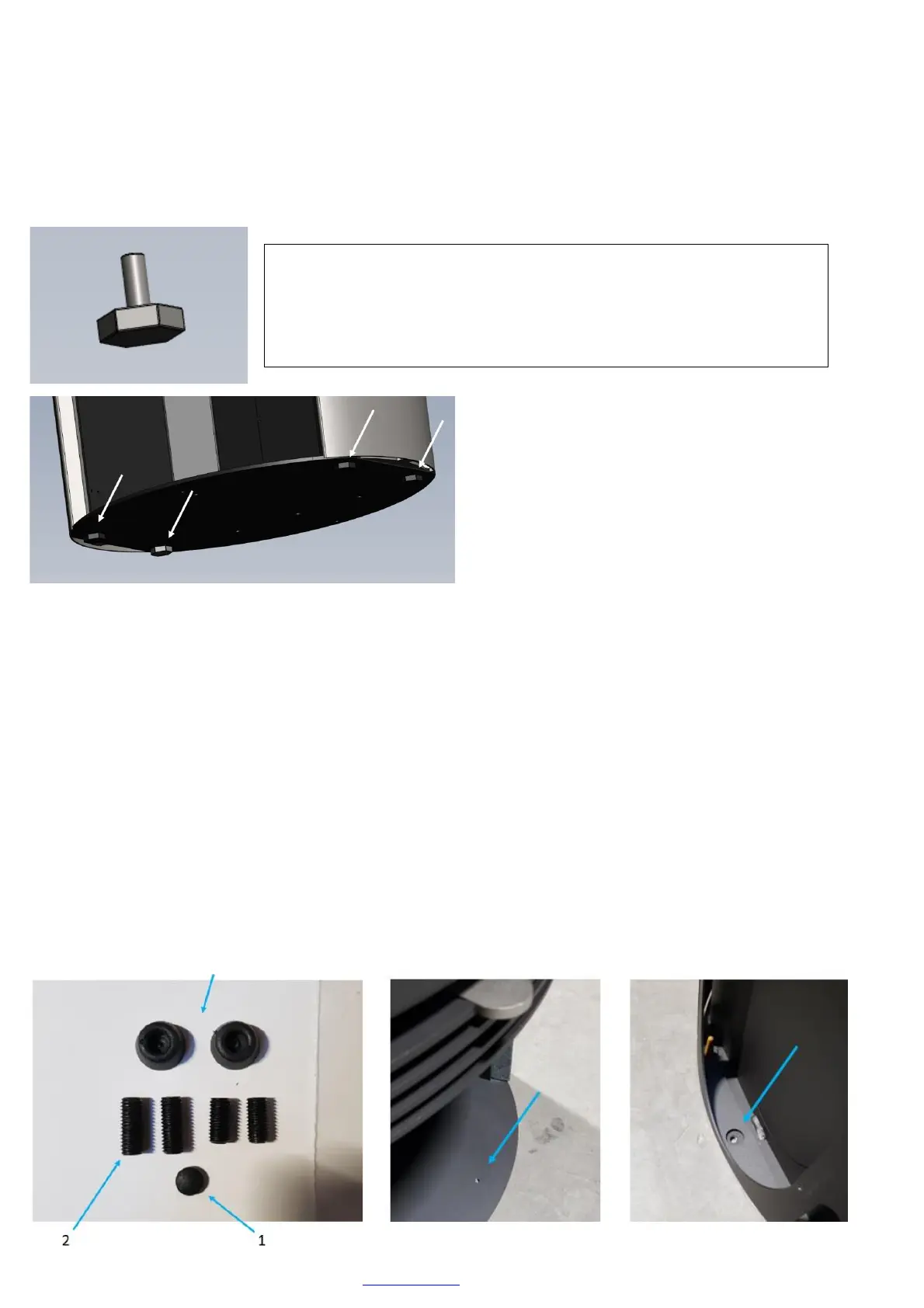

Der Ofen wird mit einer Plastiktüte geliefert, die enthält: 1=Stöpsel (1 Stck.), 2=Inbusschrauben (4 Stck.), 3=Bodenschoner (2
Stck.) (siehe Bild 1).
Wenn die Stellfüße nicht verwendet werden oder der Ofen vollständig stabil auf den Stellfüßen steht, setzen Sie den Stöpsel (1) in
das Loch an der Vorderseite ein (Bild 2).
Falls die Stellfüße verwendet werden und der Ofen nicht vollständig stabil steht (kippelt, wenn die Tür geöffnet wird), befolgen Sie
folgende Schritte: In den beiden Gewindebohrungen der Bodenplatte, eine an der Vorderseite (Bild 2) und eine an der Rückseite
(Bild 3), montieren Sie jeweils eine Inbusschraube mit der passenden Länge, wie durch den blauen Pfeil angezeigt (Bilder 5 und 6).
Um Zugang zu der hinteren Gewindebohrung zu erhalten, entfernen Sie die untere Abdeckplatte an der Rückwand (Bild 3).
Schieben Sie vorsichtig den Bodenschoner, wie durch den weißen Pfeil angezeigt (Bilder 5 und 6), unter die Bodenplatte des Ofens
und platzieren Sie ihn direkt unter der Inbusschraube. Stellen Sie dann die Inbusschraube nach unten ein, damit sie den
Bodenschoner berührt und sicherstellt, dass der Ofen stabil steht. Das gleiche Verfahren wird in der hinteren Gewindebohrung der
Bodenplatte verwendet (Bilder 3 und 5).
Bild 1 Bild 2 Bild 3
Die vier sechseckigen Stellfüße werden in die vier Gewindebohrungen montiert,
die sich in der Bodenplatte befinden. Siehe die weißen Pfeile. Die Stellfüße
werden mit den Fingern oder einem 25-mm-Gabelschlüssel justiert, so dass
zwischen der Bodenplatte und dem Boden ein Abstand von etwa 8 mm besteht,
je nach Wahl der Bodenplatte.
