8 Ritningar med förklarande bildtexter
8.1 Byte av isoleringspaneler
Typ: Alla modeller i serien
8.2 Justering av självstängande dörrmekanism (Bauart 1)
Typ: Alla modeller i serien
I dörren/scharnären på din vedspis finns en fjäder som får dörren att stängas automatiskt när du släpper handtaget. Om du vill
inaktivera denna funktion kan du ta bort splinten med lins-huvudet (i nedre gångjärnet), vilket kommer att släppa spänningen från
fjädern. Detta kan enkelt göras med en skruvmejsel med platt spets och en tång. Var försiktig eftersom det finns en betydande
spänning på fjädern. Det är viktigt att notera att självstängning inte är ett krav i Danmark, Sverige och Norge.

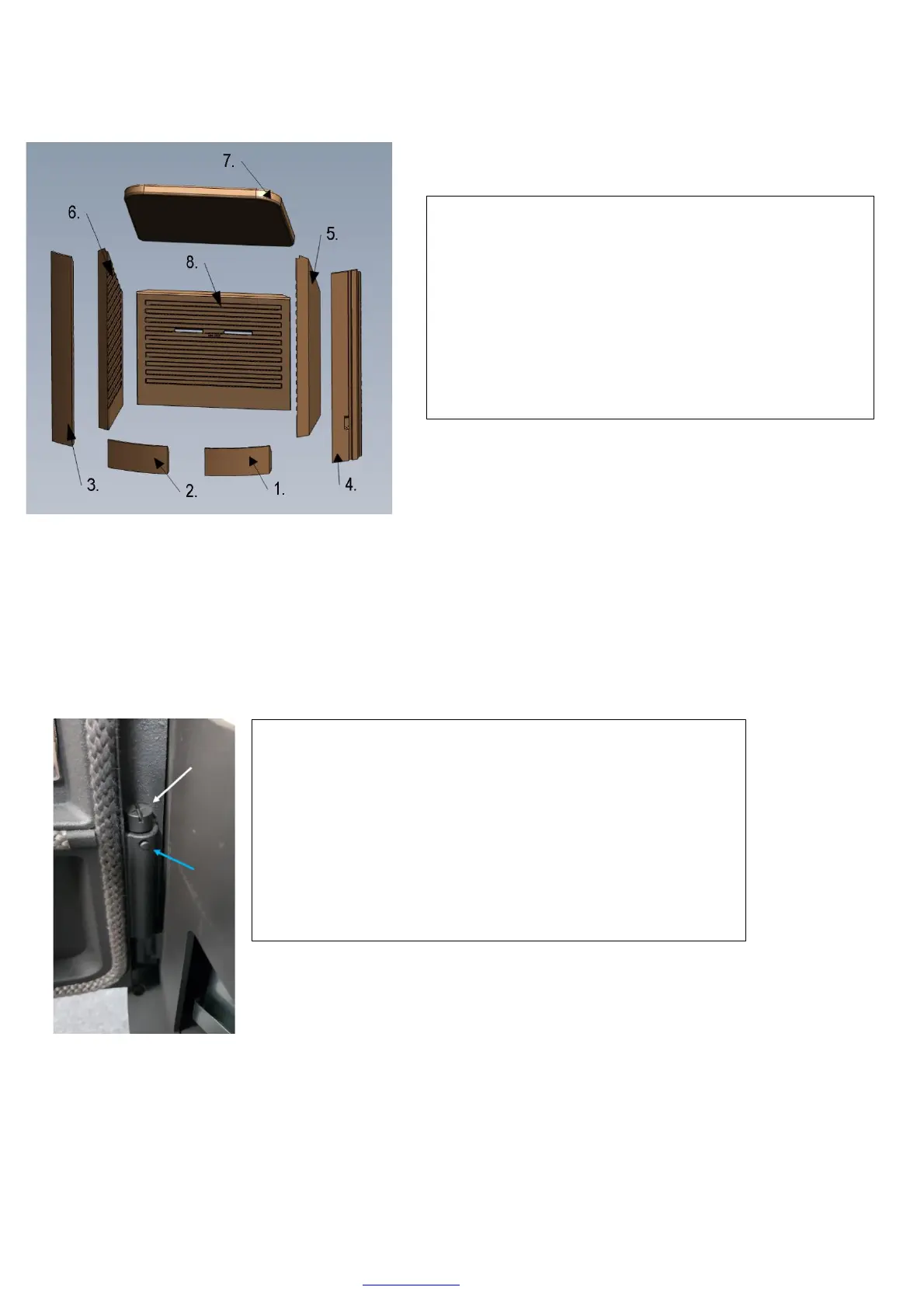

1. Först tar du bort de två vermikulitbitarna framtill,
märkta som Nr.1 och Nr.2.
2. Därefter tar du bort de två vermikulitpelarna på
vänster och höger sida, märkta som Nr.3 och Nr.4.
3. Sedan tar du bort de två vermikulitsidorna, märkta
som Nr.5 och Nr.6.
Slutligen tar du bort vermikulit-rökavskiljningsplattan märkt
som Nr.7 och vermikulit-bakplattan märkt som Nr.8.
Installation av Vermikulit: Detta görs i omvänd ordning.
Börja med Nr.8, sedan Nr.7, och så vidare...
Inaktivering av automatisk stängning / Bau-art 1-funktion:
Lossa skruven (markerad med vit pil) något (medurs) och ta bort
stiftet (markerat med blå pil). Släpp långsamt och försiktigt
skruvmejseln på grund av fjädertensionen.
Aktivering av automatisk stängning / Bau-art-funktion:
Dra åt skruven lämpligt (medurs) och fäst tillbaka stiftet (markerat
med blå pil). Skruven bör justeras efter behov beroende på hur
snabbt du vill att dörren ska stängas
