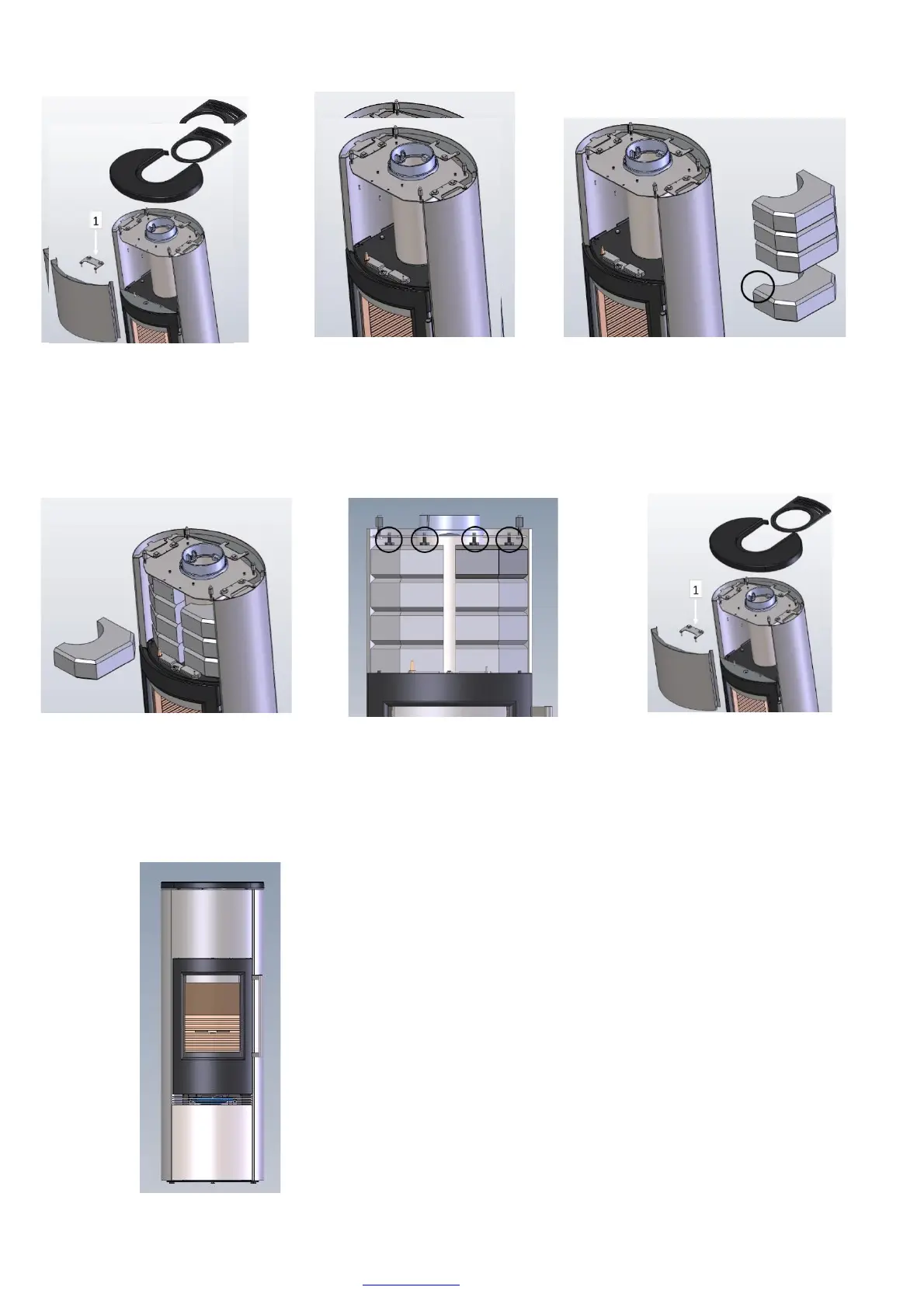

8.6 Montage der Heat-Storage-Steine
Typ: TT21RHT
5. Um sicherzustellen, dass die
Steine nicht kippen, wenn die Tür
geöffnet und geschlossen wird,
ziehen Sie die 4 Inbusschrauben
oben leicht an. Beachten Sie die
schwarzen Ringe.
7. Der Ofen ist jetzt bereit zur Nutzung. Die ca. 48 kg
Wärmespeichersteine werden sicherstellen, dass der Ofen sich lange
Zeit warm hält. Selbst wenn das Feuer erloschen ist."
1. Heben Sie die Top-Platte an.
Anschließend wird die Halterung Nr. 1
abmontiert. Die Frontplatte wird von
den gelben Montagekegeln nach oben
freigehoben – bewegen Sie die
Frontplatte nach links und ziehen Sie
sie dann auf der rechten Seite frei.
2. Wenn die Frontplatte
entfernt ist, können die
Heat-Storage-Steine
montiert werden
3. Beachten Sie, dass der breiteste
Teil des Steins nach vorne zeigen
muss. Beachten Sie den schwarzen
Ring auf dem Bild
4. Die Steine werden abwechselnd links
und rechts eingesetzt – die Steine 7+8
müssen in ihre Position gedreht
werden. Achten Sie auf ausreichenden
Abstand zum inneren Rauchrohr sowie
zur Rückwand und zu beiden Seiten des
Ofens.
6. Die Frontplatte ist nun bereit,
montiert zu werden. Schieben Sie
die linke Kante in das linke
Seitenteil und passen Sie sie
anschließend in das rechte
Seitenteil ein. Senken Sie dann die
Frontplatte über die gelben
Montagekegel. Passen Sie die Front
an die Seiten an und montieren Sie
anschließend die Halterung Nr. 1.
Achtung: Steine können durch Steinstaub schmutzig
sein - daher ist es eine gute Idee, bei der Montage
Handschuhe zu tragen.
