153
In 2 richtingen/3 richtingen
Afhankelijk van de vorm van de ruimte of de
plaatsing in de ruimte kan het apparaat
werken in 2 of 3 richtingen lucht uitblazen.
Neem voor meer informatie contact op met
de leverancier van de airconditioner.
Luchtuitlaat/luchtuitlaatjaloezie
Selecteer de uitblaasrichting voor zowel
koelen als verwarmen.
Aardingschroef
Bevindt zich in het elektrische
aansluitingencompartiment.
Luchtfilter
Verwijdert stof en vuil.
(Luchtfilter wordt meegeleverd
in de luchtinlaatgrille.)
Luchtinlaatgrille
De lucht in de ruimte wordt hier aangezogen.
Clip
Met deze clip opent/
sluit u de luchtuitlaatgrille.
Aardingschroef
Bevindt zich in het elektrische
aansluitingencompartiment.
Luchtuitlaat/luchtuitlaatjaloezie
Selecteer de uitblaasrichting voor zowel
koelen als verwarmen.
Luchtfilter
Verwijdert stof en vuil.
(Luchtfilter wordt meegeleverd
in de luchtinlaatgrille.)
Luchtinlaatgrille
De lucht in de ruimte wordt hier aangezogen.
Clip
Met deze clip opent/
sluit u de luchtuitlaatgrille.
Luchtinlaat
De lucht in de ruimte wordt
hier aangezogen.
Luchtfilter
Verwijdert stof en vuil.
(Luchtfilter wordt meegeleverd
in het middenpaneel.)
Aardingschroef
Bevindt zich in het elektrische
aansluitingencompartiment
Middenpaneel
Luchtuitlaat/luchtuitlaatjaloezie
Selecteer de uitblaasrichting voor
zowel koelen als verwarmen.
Binnenunit
[Model met 4 uitblaasopening voor inbouw in plafond]
MMU-AP0091H, AP0121H, AP0151H, AP0181H, AP0241H,
MMU-AP0271H, AP0301H, AP0361H, AP0481H, AP0561H
[Model met 2 uitblaasopening voor inbouw in plafond]
Luchtinlaat
Het apparaat heeft
luchtinlaatopeningen
aan de voorzijde, de
achterzijde en aan de
linker- en rechterzijde.
Montagevoet
Luchtuitlaat (luchtuitlaat)
Tijdens koelen wordt hieruit warme lucht uitgeblazen.
Tijdens verwarmen wordt hieruit koude lucht uitgeblazen.
Voedingaansluiting
Koelmiddelleidingaansluiting
De afsluiter zit hierin.
Buitenunit
MMU-AP0071MH, AP0091MH, AP0121MH, AP0151MH, AP0181MH

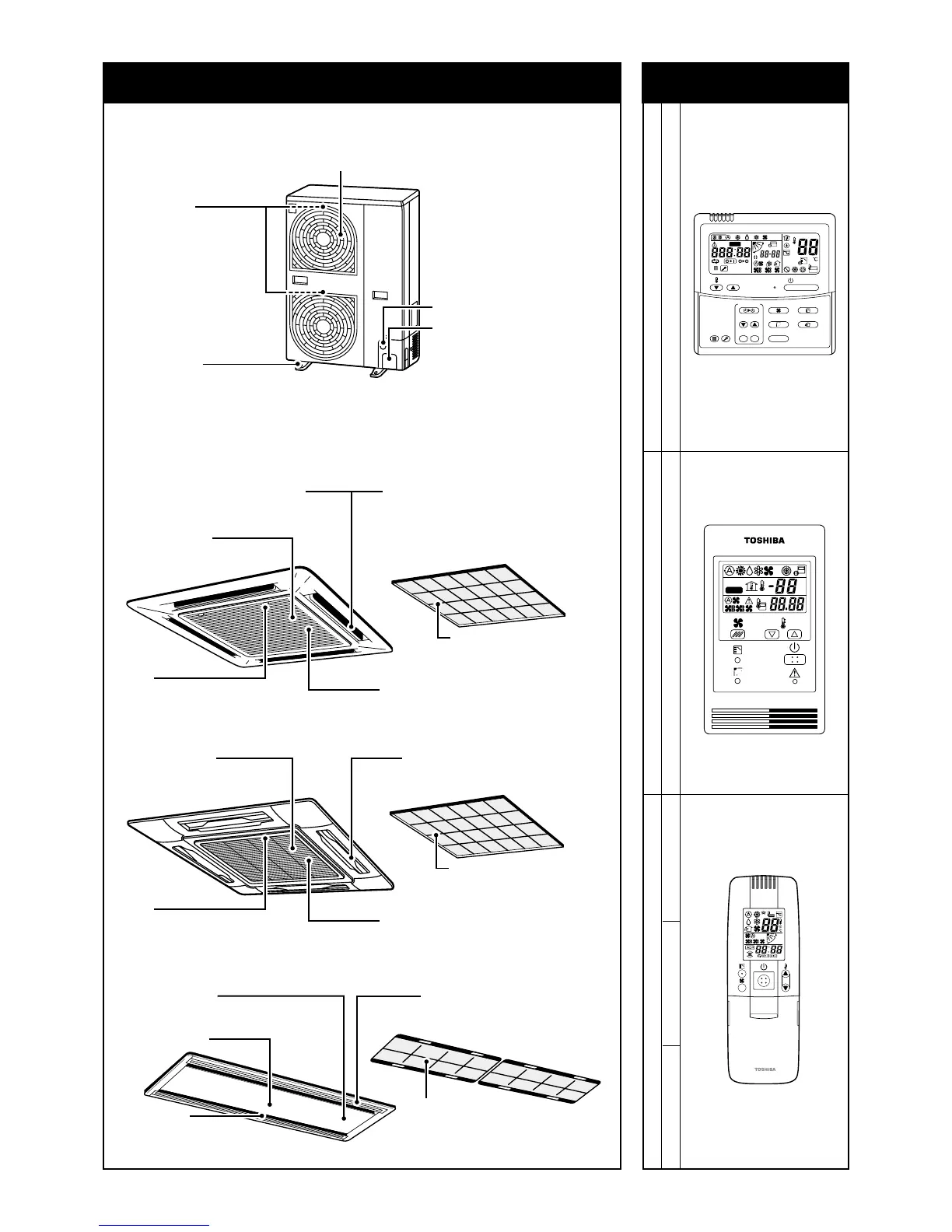

BENAMINGEN VAN DE ONDERDELEN
Niet meegeleverde onderdelen
Bekabelde afstandsbediening
RBC-AMT31E
Enkelvoudige bekabelde afstandsbediening
RBC-AS21E2
Draadloze afstandsbedieningset
TCB-AX21E2 RBC-AX22CE2 RBC-AX21U(W)-E2
ON / OFF
FAN
TEMP.
SWING/FIXTIME
MODE
VENT
UNITSET CL
FILTER
RESET
TEST
TIMER SET
CODE No.
UNIT No.
TEST
SETTING
DATA
SET
R.C. No.
H
˚C
TEST
SETTING
To Next Page
