53
2-Wege/3-Wege-Zuluft
Entsprechend der Form des Raumes kann
zwischen 2-Wege- und 3-Wege-Zuluft
gewählt werden.
Details erfragen Sie bitte beim dem Fachhändler
bei dem Sie das Klimagerät erworben haben.
Luftauslass/Lüftungsklappe
Wählen Sie für den Kühl- oder
Heizbetrieb die jeweilige Luftrichtung.
Erdungsschraube
Befindet sich im Schaltkasten.
Abluftgitter
Über das Abluftgitter wird die Raumluft angesaugt.
Luftfilter
Filtert Staub und Schmutz
(Luftfilter befindet sich hinter
Lüftungsgitter).
Klammer
Klammer zu Öffnen/Schließen
des Lüftungsgitters.
Lufteinlass
Über das Abluftgitter wird
die Raumluft angesaugt.
Luftfilter
Filtert Staub und Schmutz
(Luftfilter befindet sich hinter
Mittenverkleidung).
Erdungsschraube
Befindet sich im Schaltkasten.
Mittenverkleidung
Luftauslass/Lüftungsklappe
Wählen Sie für den Kühl- oder
Heizbetrieb die jeweilige Luftrichtung.

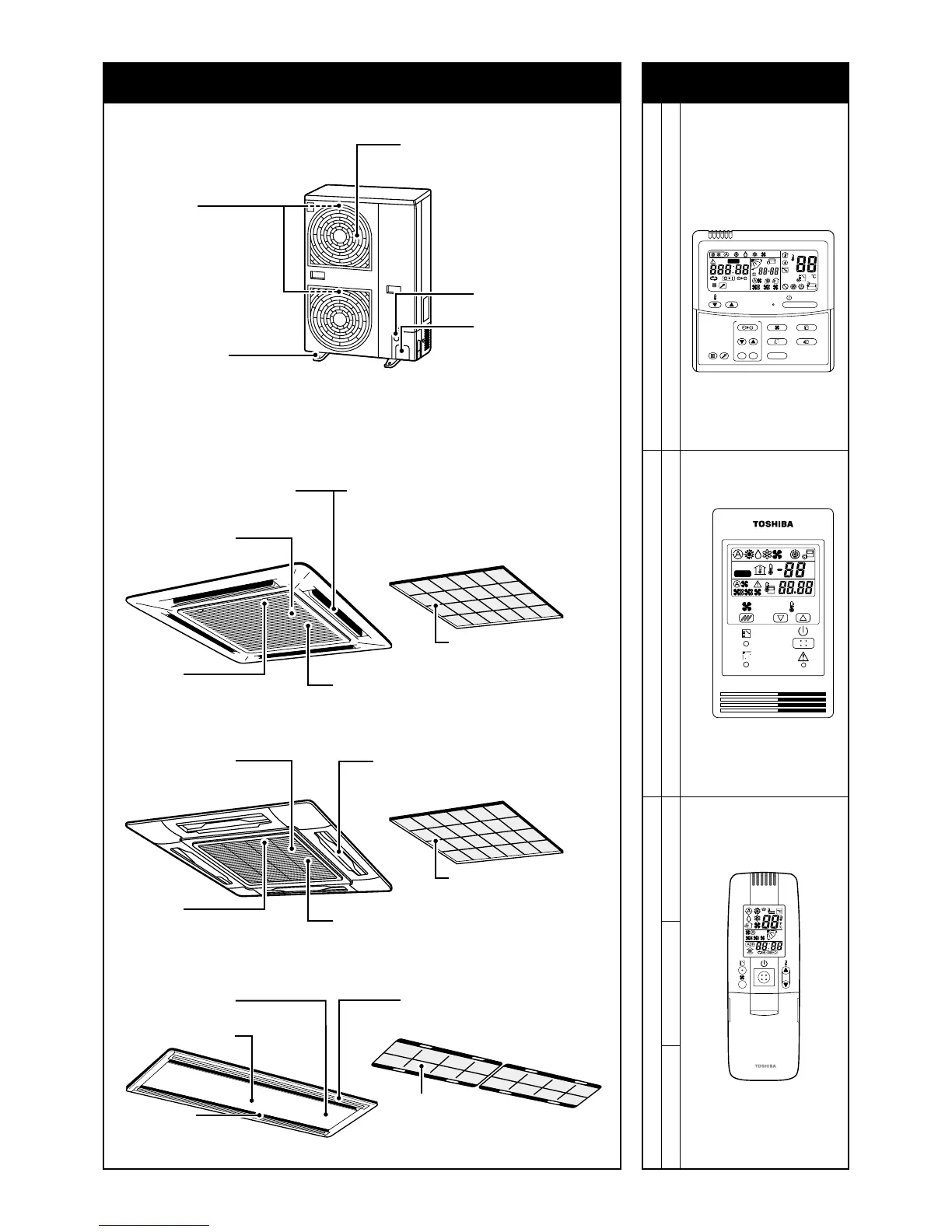

Inneneinheit
[4-Wege-Kassetten-Modell]
MMU-AP0091H, AP0121H, AP0151H, AP0181H, AP0241H,
MMU-AP0271H, AP0301H, AP0361H, AP0481H, AP0561H
[2-Wege-Kassetten-Modell]
Lufteinlass
Lufteinlässe befinden vorn,
hinten rechts und links.
Befestigungsfuß
Luftauslass (Abluft)
Im Kühlbetrieb entweicht warme Luft.
Im Heizbetrieb entweicht kalte Luft.
Öffnung für
Stromversorgung
Öffnung für
Kältemittelrohrleitung
Der Anschluss befindet
sich im Gerät.
Außeneinheit
Erdungsschraube
Befindet sich im Schaltkasten.
Luftauslass/Lüftungsklappe
Wählen Sie für den Kühl- oder
Heizbetrieb die jeweilige Luftrichtung.
Abluftgitter
Über das Abluftgitter wird die Raumluft angesaugt.
Luftfilter
Filtert Staub und Schmutz
(Luftfilter befindet sich hinter
Lüftungsgitter).
Klammer
Klammer zu Öffnen/Schließen
des Lüftungsgitters.
MMU-AP0071MH, AP0091MH, AP0121MH, AP0151MH, AP0181MH
BEZEICHNUNGEN DER TEILE
Zubehörteile
Kabelfernbedienung
RBC-AMT31E
Einfache Kabelfernbedienung
RBC-AS21E2
Infrarot-Fernbedienung
TCB-AX21E2 RBC-AX22CE2 RBC-AX21U(W)-E2
ON / OFF
FAN
TEMP.
SWING/FIXTIME
MODE
VENT
UNITSET CL
FILTER
RESET
TEST
TIMER SET
CODE No.
UNIT No.
TEST
SETTING
DATA
SET
R.C. No.
H
˚C
TEST
SETTING
