28
Evacuation à 2 voies/évacuation à 3 voies
Vous pouvez choisir l’évacuation à 2 ou à
3 voies en fonction de la forme et de
l’aménagement de la pièce.
Pour les détails, contactez le revendeur de
votre climatiseur.
Refoulement de l’air/
Volet de refoulement de l’air
Choisissez la direction du soufflage de
l’air pour le refroidissement ou le chauffage.
Vis de terre
Fait partie des pièces du
boîtier électrique.
Grille d’aspiration de l’air
L’air de la pièce est aspiré par cet orifice.
Filtre à air
Elimine la poussière et la saleté.
(Un filtre à air est fourni sur la
grille d’aspiration de l’air).
Attache
L’attache permet de fermer/
ouvrir la grille d’Aspiration de l’air
Vis de terre
Fait partie des pièces du
boîtier électrique.
Refoulement de l’air/
Volet de refoulement de l’air
Choisissez la direction du soufflage de
l’air pour le refroidissement ou le chauffage.
Filtre à air
Elimine la poussière et la saleté.
(Un filtre à air est fourni sur la
grille d’aspiration de l’air).
Attache
L’attache permet de fermer/
ouvrir la grille d’Aspiration de l’air
Grille d’aspiration de l’air
L’air de la pièce est aspiré par cet orifice.
Aspiration d’air
L’air de la pièce est
aspiré par cet orifice.
Filtre à air
Elimine la poussière et la saleté.
(Un filtre à air est prévu dans le panneau du centre)
Vis de terre
Fait partie des pièces du boîtier électrique.
Panneau central
Refoulement de l’air/
Volet de refoulement de l’air
Choisissez la direction du soufflage de
l’air pour le refroidissement ou le chauffage.
Unité intérieure
[Type cassette à 4 voies de refoulement]
De MMU-AP0091H, AP0121H, AP0151H, AP0181H, AP0241H,
MMU-AP0271H, AP0301H, AP0361H, AP0481H, AP0561H
[Type cassette à 2 voies de refoulement]
Aspiration de l’air
Il y en a sur la façade,
dans le dos et sur les
côtés droit et gauche.
Piétement de fixation
Refoulement de l’air (évacuation)
L’air chaud est évacué pendant le refroidissement.
L’air froid est refoulé pendant le chauffage.
Orifice de l’alimentation
électrique
Orifice de raccordement
du tuyau de réfrigérant
Robinet de raccordement
fourni à l’intérieur.
Unité extérieure
De MMU-AP0071MH, AP0091MH, AP0121MH, AP0151MH, AP0181MH

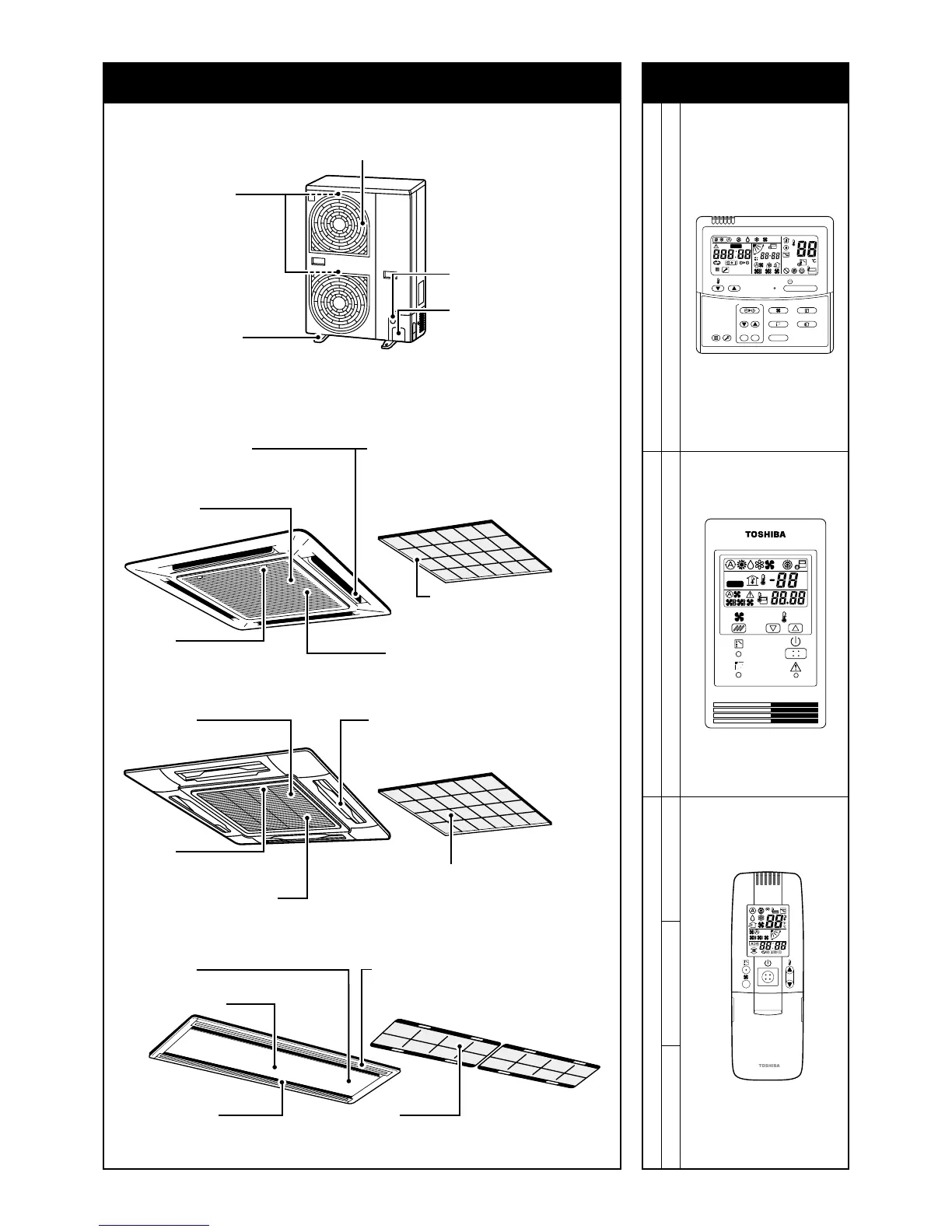

NOM DE CHAQUE PIÈCE
Pièces vendues séparément
Télécommande filaire
RBC-AMT31E
Télécommande filaire simple
RBC-AS21E2
Kit de télécommandes sans fil
TCB-AX21E2 RBC-AX22CE2 RBC-AX21U(W)-E2
ON / OFF
FAN
TEMP.
SWING/FIXTIME
MODE
VENT
UNITSET CL
FILTER
RESET
TEST
TIMER SET
CODE No.
UNIT No.
TEST
SETTING
DATA
SET
R.C. No.
H
˚C
TEST
SETTING
