31

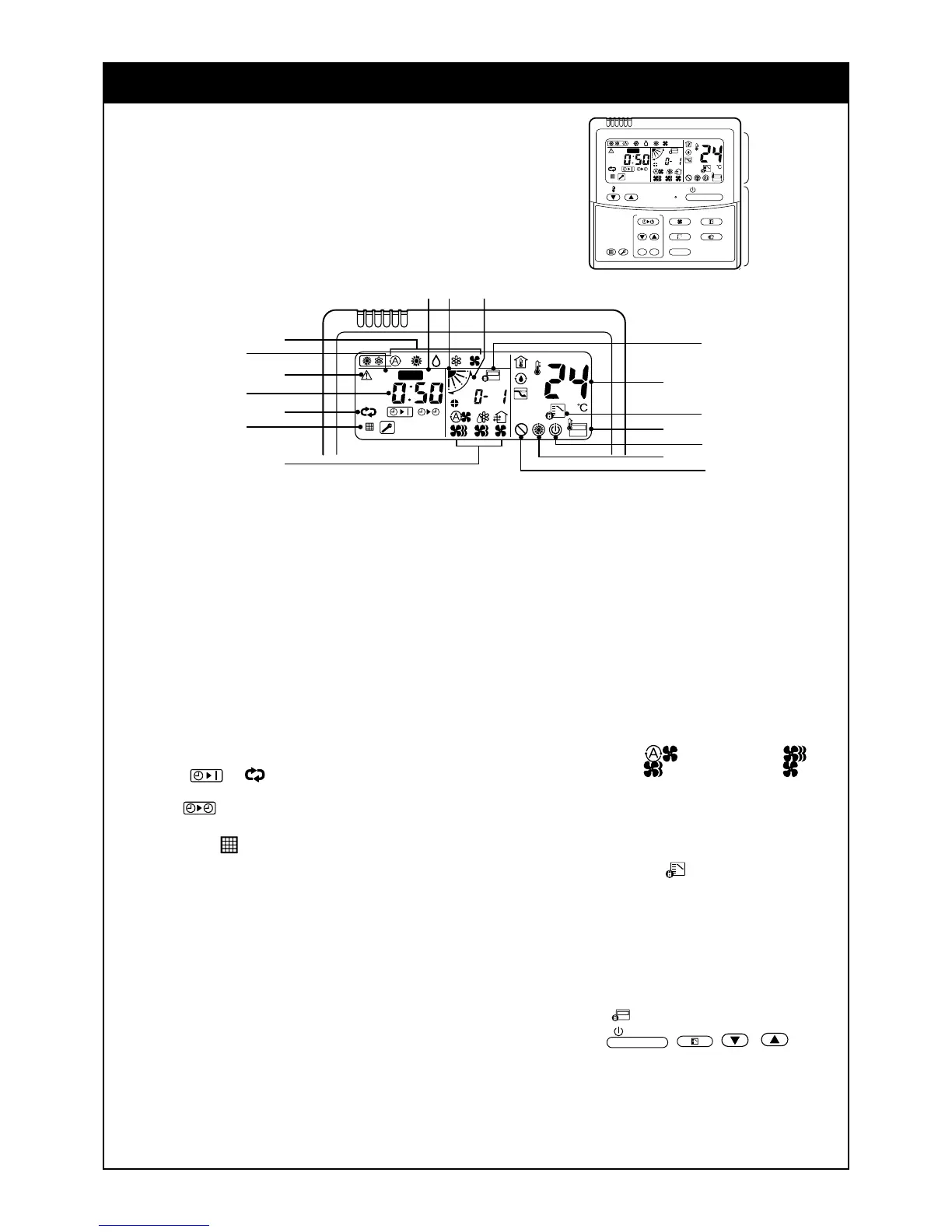

NOM DES PIECES DE LA TELECOMMANDE
Section
d’affichage
Section de
fonctionnement
ON / OFF
FAN
TEMP.
SWING/FIXTIME
MODE
VENT
UNITSET CL
FILTER
RESET
TEST
TIMER SET
CODE No.
UNIT No.
TEST
SETTING
DATA
SET
R.C. No.
H
2
15
5
78 9
3
1
4
6
10
11
13
16
12
14
17
CODE No.
UNIT No.
TEST
SETTING
DATA
SET
R.C. No.
H
Section d’affichage
Toutes les rubriques d’affichage sont représentées sur la figure
de droite pour l’explication.
Seules les rubriques sélectionnées sont affichées lors du
fonctionnement normal.
• Lors de la première activation du disjoncteur, [SET DATA]
(PARAMETRAGE) clignote dans l’afficheur de la télécommande. Alors
que cet affichage clignote, le modèle est vérifié automatiquement. Par
conséquent, attendez que [SET DATA] (PARAMETRAGE) disparaisse de
l’afficheur avant d’utiliser la télécommande.
1
Affichage de SET DATA (PARAMETRAGE)
Apparaît durant le réglage de la minuterie.
2
Affichage du mode de fonctionnement
Le mode de fonctionnement sélectionné apparaît.
3
Affichage de CHECK (VERIFICATION)
Apparaît lors du fonctionnement du dispositif de
protection ou en cas de panne.
4
Affichage de l’heure de la minuterie
L’heure réglée par la minuterie apparaît.
(En cas de panne, le code de vérification
apparaît.)
5
Affichage du réglage de SETIN
(FONCTIONNEMENT) par minuterie
Lorsque vous appuyez sur la touche SETIN
(FONCTIONNEMENT) par minuterie, sélectionnez
l’affichage dans l’ordre [OFF].
[OFF]
→ [OFF] Répétition
DESACTIVATION par minuterie →
[ON]
→ Pas d’affichage
6
Affichage du filtre
Si “FILTER ” s’affiche, nettoyez le filtre à air.
7
Affichage de TEST RUN
(ESSAI DE FONCTIONNEMENT)
Apparaît durant un essai de fonctionnement.
8
Affiche la position du volet
(uniquement pour le type à cassette de
refoulement à 4 voies et pour le type en
faux-plafond)
Affiche la position du volet.
9
Affichage de SWING (OSCILLATION)
Apparaît durant le déplacement haut/bas du volet.
10
Affichage de la température définie
La température définie sélectionnée apparaît.
11
Affichage du capteur de la
télécommande
Apparaît lors du fonctionnement du capteur de la
télécommande.
12
Affichage de PRE-HEAT
(uniquement pour le modèle à thermopompe)
Apparaît lorsque le chauffage commence ou lors du
dégivrage. Alors que l’indication s’affiche, le
ventilateur de l’unité intérieure s’arrête ou le mode de
ventilation passe à LOW (FAIBLE).
13
Affiche l’état prêt à fonctionner.
S’affiche lorsque le refroidissement ou le chauffage
est impossible parce que la température extérieure
sort de la plage de fonctionnement.
14
Affichage d’absence de fonction
Apparaît en cas d’absence de fonction même si vous
appuyez sur la touche.
15
Affichage du mode de ventilation
Le mode de ventilation sélectionné apparaît.
AUTO
(AUTOMATIQUE) HIGH (ELEVE)
MED. (MOYEN) LOW (FAIBLE)
Sur les modèles à pression statique élevée et conduit
dissimulé, seul [HIGH] s’affiche pour la vitesse de
l’air.
16
Affichage du contrôle de sélection du mode
S’affiche en appuyant sur la touche “Sélection du
mode de fonctionnement
” tandis que le mode de
fonctionnement est défini comme chauffage ou
refroidissement par le gestionnaire de système du
climatiseur.
17
Affichage du contrôle central
S’affiche lorsque la commande à distance est utilisée
en même temps que la commande à distance du
contrôle central, etc..
Si la commande à distance est interdite du côté du
contrôle central,
clignote lorsque vous appuyez
sur les touches
ON / OFF
,
MODE
, / et le
changement est refusé.
(Les possibilités de configuration disponibles pour la
commande à distance varient en fonction du mode du
contrôle central. Pour en savoir davantage, consultez
le Manuel de l’utilisateur de la commande à distance
du contrôle central).
