Scarico a 2 vie/scarico a 3 vie
È possibile selezionare lo scarico a 2 o 3 vie, in
base alla forma o alla disposizione del locale.
Per ulteriori dettagli, consultare il rivenditore dal
quale si è acquistato il condizionatore d’aria.
Uscita dell’aria/
deflettore per l’uscita dell’aria
Selezionare la direzione del flusso dell’aria
durante il raffreddamento o il riscaldamento.
Vite di messa a terra
È inclusa nella scatola dei
componenti elettrici.
Filtro dell’aria
Rimuove polvere e sporcizia.
(Il filtro dell’aria si trova nella
griglia per l’aria).
Fermaglio
Questo fermaglio serve per
aprire/chiudere la griglia di ingresso dell’aria.
Griglia di ingresso dell’aria
Da qui viene aspirata l’aria contenuta nel locale.
Vite di messa a terra
È inclusa nella scatola dei
componenti elettrici.
Uscita dell’aria/deflettore per l’uscita dell’aria
Selezionare la direzione del flusso dell’aria durante
il raffreddamento o il riscaldamento.
Filtro dell’aria
Rimuove polvere e sporcizia.
(Il filtro dell’aria si trova nella
griglia per l’aria).
Fermaglio
Questo fermaglio serve per
aprire/chiudere la griglia di ingresso dell’aria.
Griglia di ingresso dell’aria
Da qui viene aspirata l’aria contenuta nel locale.
Ingressi dell’aria
Da qui viene aspirata l’aria
contenuta nel locale.
Filtro dell’aria
Rimuove polvere e sporcizia.
(Il filtro dell’aria si trova nel pannello centrale).
Vite di messa a terra
È inclusa nella scatola dei
componenti elettrici.
Pannello centrale
Uscita dell’aria/deflettore per l’uscita dell’aria
Selezionare la direzione del flusso dell’aria
durante il raffreddamento o il riscaldamento.
Unità interna
[Tipo a cassetta con scarico d’aria a 4 vie]
Da MMU-AP0091H, AP0121H, AP0151H, AP0181H, AP0241H,
MMU-AP0271H, AP0301H, AP0361H, AP0481H, AP0561H
[Tipo a cassetta con scarico d’aria a 2 vie]
Ingressi dell’aria
Sono situati sui lati anteriore,
posteriore, sinistro e destro.
Base di fissaggio
Uscita dell’aria (scarico)
Quando si esegue il raffreddamento, viene scaricata l’aria calda.
Quando si esegue il riscaldamento, viene scaricata l’aria fredda.
Foro per l’alimentazione
Foro di connessione della
tubazione del refrigerante
All’interno è inclusa la valvola
di connessione.
Unità esterna
Da MMU-AP0071MH, AP0091MH, AP0121MH, AP0151MH, AP0181MH

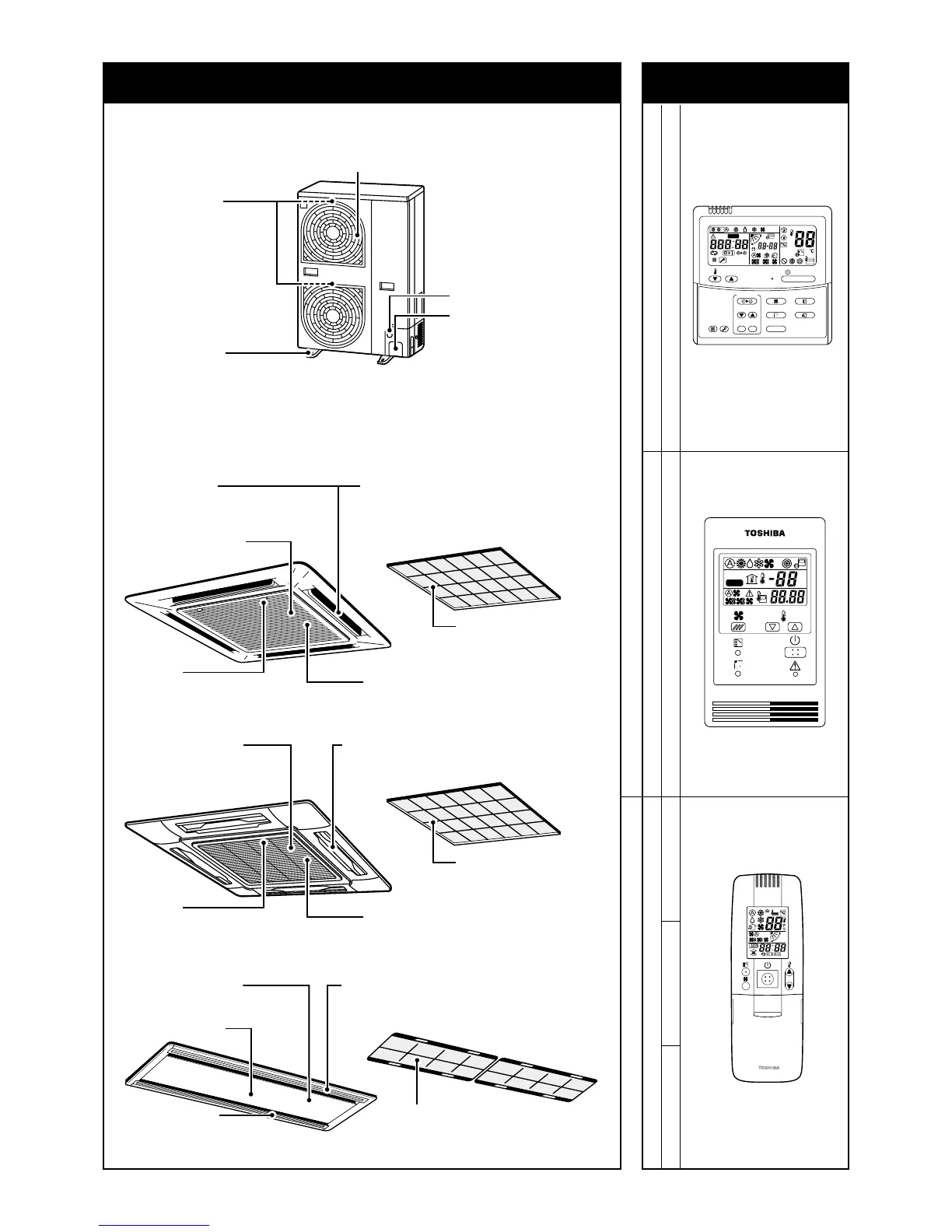

NOME DI OGNI PARTE
Parti da acquistare separatamente
Telecomando via cavo
RBC-AMT31E
Telecomando via cavo, semplice
RBC-AS21E2
Kit del telecomando via radio
TCB-AX21E2 RBC-AX22CE2 RBC-AX21U(W)-E2
ON / OFF
FAN
TEMP.
SWING/FIXTIME
MODE
VENT
UNITSET CL
FILTER
RESET
TEST
TIMER SET
CODE No.
UNIT No.
TEST
SETTING
DATA
SET
R.C. No.
H
˚C
TEST
SETTING
