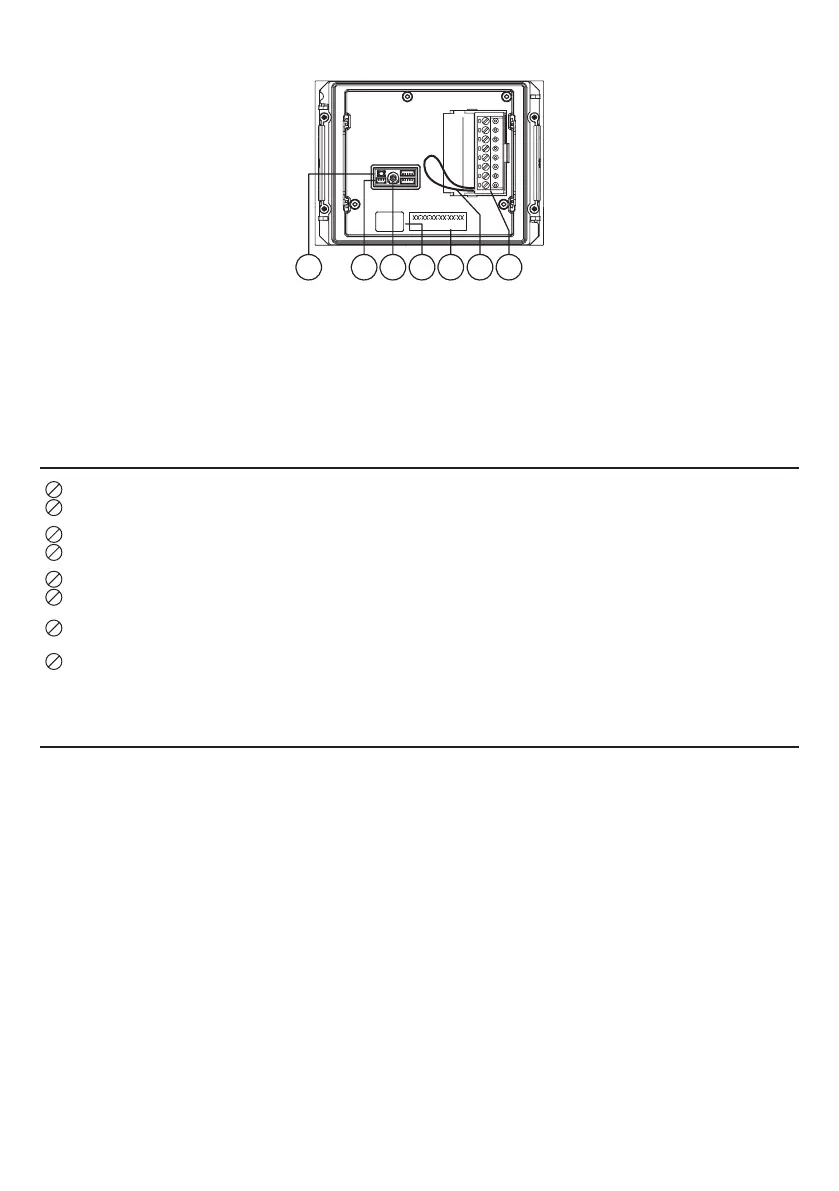

VUE ARRIERE (COMMUNE AUX DEUX MODULES)
10 11 1 2 151413 16
10. Touche de configuration (PROGRAM) ;
11. Connecteur pour module avec bobine pour malentendants (ILA) Réf. 1168/48;
12. Sélecteur de réglage du volume du haut-parleur (RV1) ;
13. Connecteur pour câble de connexion des modules (OUT) ;
14. Etiquette avec adresse MAC ADDRESS du dispositif ;
15. Cavalier prévu pour le raccordement au capteur d’état porte ;
16. Bornier.
4. DESCRIPTION DES BORNES
]
PA
Bouton hall d’entrée
]
LINE
Ligne bus entrante
]
SE2
Contacts pour relais d’accès véhicules
SE -
Négatif d’actionnement de la serrure électrique à décharge capacitive pour accès
piétons
SE +
Positif d’actionnement de la serrure électrique à décharge capacitive pour accès piétons
5. CONFIGURATION DES PRINCIPAUX PARAMETRES
(SANS CONNEXION WiFi)
5.1. PARAMETRES CONFIGURABLES
La configuration des principaux paramètres peut directement s’effectuer sur le poste externe, sans
connexion WiFi. La configuration a lieu directement sur les dispositif et elle permet de programmer les
paramètres énumérés ci-après, en affi chant leurs valeurs via les LED (1) et (4).
5.1.1. PARAMETRE 1 : typologie de poste externe
Ce paramètre permet de confi gurer le poste externe audio et audio/vidéo en tant que poste principal ou
secondaire. Depuis le poste externe principal, il est possible d’appeler tous les utilisateurs de l’installation,
alors que depuis le poste externe secondaire il est possible d’appeler uniquement les utilisateurs de la
colonne d’appartenance. L’utilisateur qui reçoit l’appel est en mesure d’en identifi er la provenance à partir
de la temporisation d’émission de la tonalité.
5.1.2. PARAMETRE 2 : identifiant (ID) du poste externe
Si le poste externe a été confi guré comme poste principal, ce paramètre permet de modifi er son ID de 0 à
1; en effet, plusieurs postes d’appel principaux peuvent être présents dans l’installation, mais ils doivent
avoir des ID différents.
En revanche, si le poste externe a été confi guré comme poste secondaire (appartenant par défaut à la
colonne 0), ce paramètre permet de modifi er son ID de 0 à 1 ; en effet, deux postes d’appel secondaires
peuvent être présents dans la même colonne, mais ils doivent avoir des ID différents.
