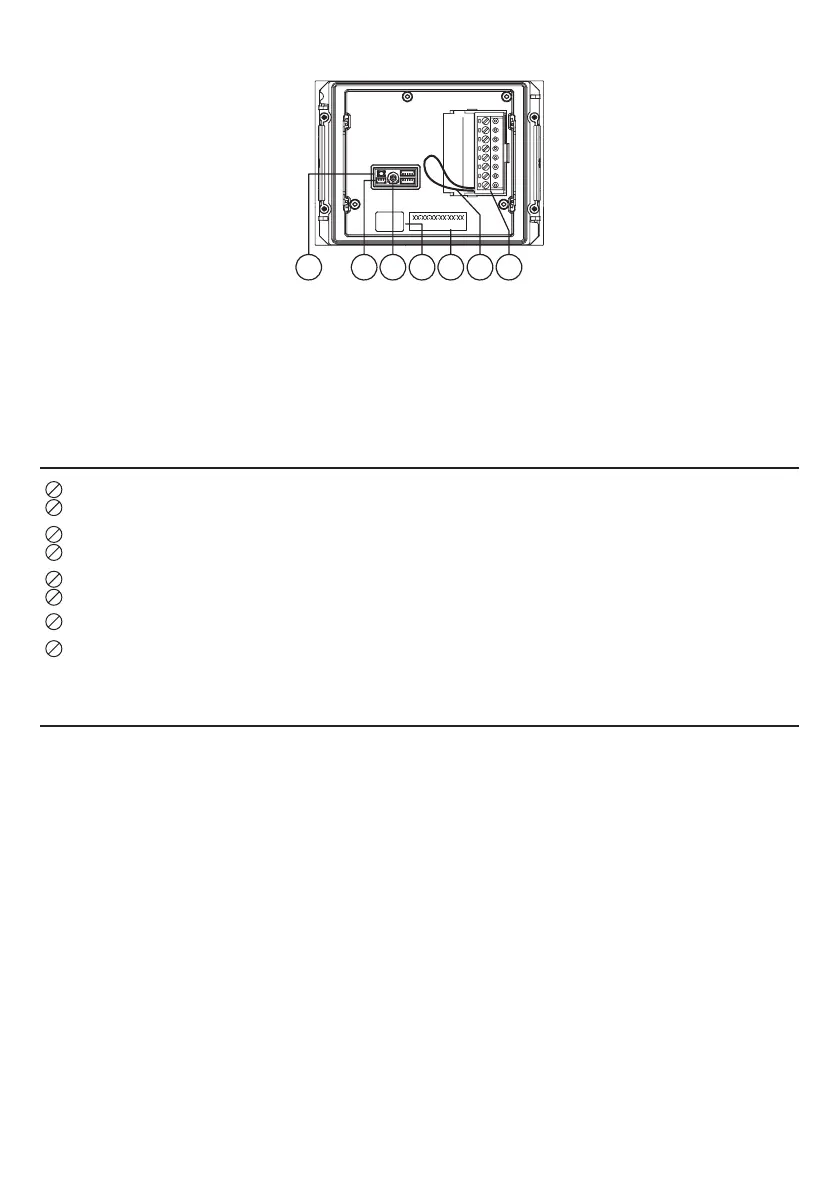

RÜCKANSICHT (FÜR BEIDE MODULE GLEICH)
10 11 1 2 151413 16
10. Konfi gurationstaste (PROGRAM);
11. Verbinder für Modul mit Spule für Hörbehinderte (ILA) BN 1168/48;
12. Trimmer zur Regulierung der Lautsprecherlautstärke (RV1);
13. Verbinder für das Modul-Anschlusskabel (OUT);
14. Etikett mit Adresse (MAC ADDRESS) des Geräts.
15. Brücke für den Anschluss an den Statussensor des Ports;
16. Klemmenleiste.
4. BESCHREIBUNG DER ANSCHLUSSKLEMMEN
]
PA
Hausfl urtaste
]
LINE
Eingehende Bus-Leitung
]
SE2
Kontakte für Zufahrt-Relais
SE -
Minuspol Betätigung Elektroverriegelung des Fußgänger-Eingangs mit kapazitiver Entladung
SE +
Pluspol Betätigung Elektroverriegelung des Fußgänger-Eingangs mit kapazitiver Entladung
5. KONFIGURATION WESENTLICHER PARAMETER
(OHNE EINSATZ EINER WI-FI- VERBINDUNG)
5.1. KONFIGURIERBARE PARAMETER
Die Konfi guration der wesentlichen Parameter kann direkt und ohne Hilfe des Wi-Fi auf der Außenstelle
erfolgen. Die Konfi guration erfolgt direkt auf dem Gerät und gestattet die Konfi guration der unten
aufgelisteten Parameter unter Anzeige des eingegebenen Werts über die LEDs (1) und (4).
5.1.1. PARAMETER 1: Typ der Außenstelle
Dieser Parameter gestattet die Einstellung der Audio- und Video-Außenstelle als Haupt- oder Nebenstelle. Von
der Hauptaußenstelle aus können alle Teilnehmer der Anlage angerufen werden. Von der Nebenaußenstelle
können nur die Teilnehmer der Steigleitung ihrer Zugehörigkeit angerufen werden. Der Teilnehmer, der
den Anruf erhält, ist in der Lage, dessen Herkunft anhand der Taktung, mit der das Klingeln erfolgt, zu
unterscheiden.
5.1.2. PARAMETER 2: Identifizierung (ID) der Außenstelle
Wurde unter dem vorangegangenen Parameter die Typologie der Hauptaußenstelle defi niert, gestattet dieser
Parameter das Ändern seiner ID von 0 auf 1, da in der Anlage verschiedene Hauptrufstellen vorhanden sein
können, die jedoch eine andere ID aufweisen.
Wurde dagegen unter dem vorangegangenen Parameter die Typologie der „Neben“-Außenstelle defi niert
(die standardmäßig der Steigleitung 0 zugehörig defi niert wird), gestattet es dieser Parameter, seine ID von
0 auf 1 zu ändern, da in ein und derselben Steigleitung 2 verschiedene Nebenrufstellen vorhanden sein
können, die jedoch eine andere ID aufweisen.
