Un seul module n. de rue Réf. 1168/50 ou d’expansion à 4 touches Réf. 1168/4 ou à 8 touches Réf.
1168/8.
Les modules connectés sans respecter ces contraintes seront ignorés par le poste externe.

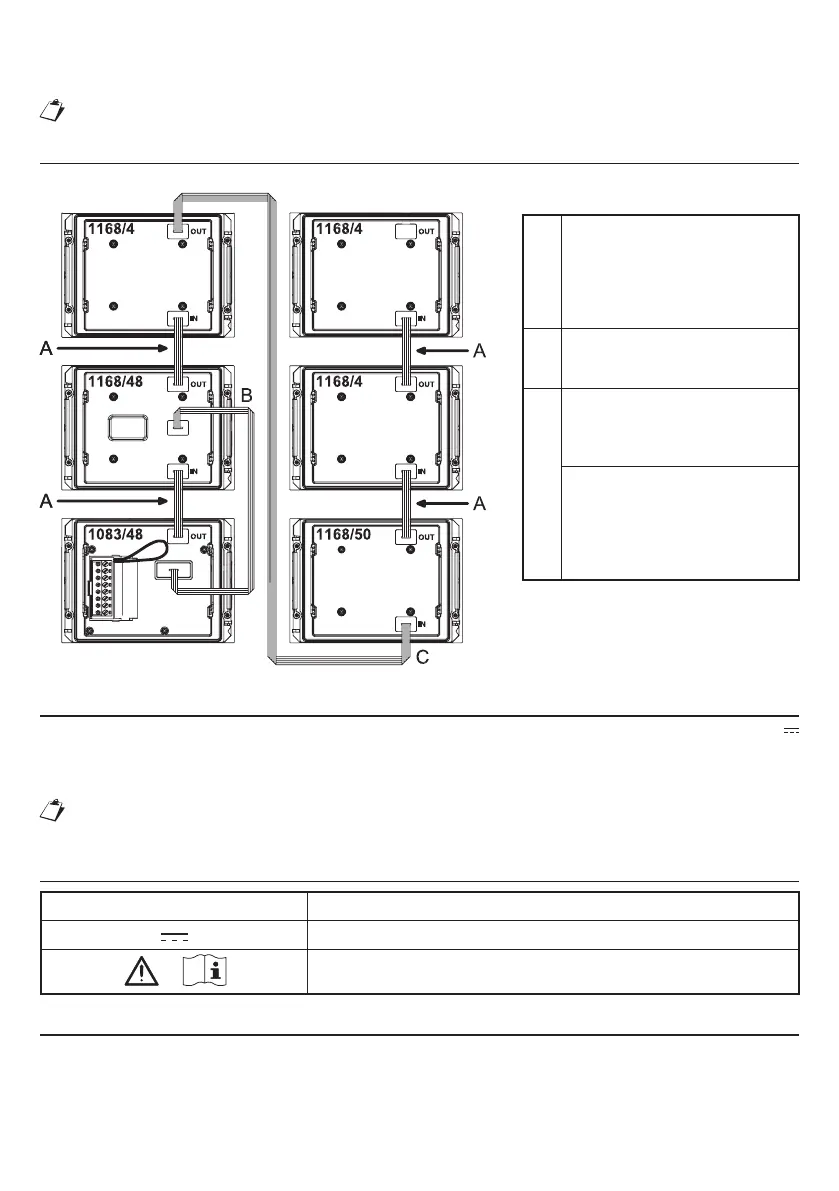

13. EXEMPLE DE RACCORDEMENT
Vue arrière des modules fi xés aux cadres rabattus du clavier.
•
A
Câble de 6 cm livré avec le
module touches avec expansion
Réf. 1168/4 et 1168/8, le
module ILA et synthèse vocale
Réf. 1168/48 et le module n. de
rue Réf. 1168/50.
B
Câble de 20 cm livré avec le
module ILA et synthèse vocale
Réf. 1168/48.
C
Câble de 38 cm livré avec le
cadre à 2 modules Réf. 1168/62
et le boîtier avec cadre à 2
modules Réf. 1168/312.
Câble de 58 cm livré avec le
cadre 3 ou 4 modules (Réf.
1168/63 ou 1168/64) et les
boîtiers 1 rangée avec cadre à
3 ou 4 modules (Réf.) 1168/313
ou 1168/314).
14. CARACTERISTIQUES TECHNIQUES
Tension d’alimentation : .................................................................................................................. 36÷48 V
Absorption @ 48Vcc :
Au repos : ............................................................................................................................... < 10 mAcc
A plein régime : .................................................................................................................... < 250 mAcc
Les câbles utilisés doivent satisfaire la norme IEC 60332-1-2 si la section mesure au moins 0,5 mm
2
,
ou la norme IEC 60332-2-2 si la section mesure moins de 0,5 mm
2
.
15. LÉGENDES SYMBOLES
Symbole Explication
Tension d’alimentation continue
Se reporter au manuel d’installation du dispositif
16. DECLARATION UE DE CONFORMITE SIMPLIFIEE
Le soussigné, URMET S.p.A., déclare que les équipements radioélectriques du type
POSTE EXTERNE AUDIO/VIDEO Réf. 1083/48 et POSTE EXTERNE AUDIO Réf. 1083/38
sont conformes à la directive 2014/53/UE.
Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante:
www.urmet.com
