39
DS1083-098A

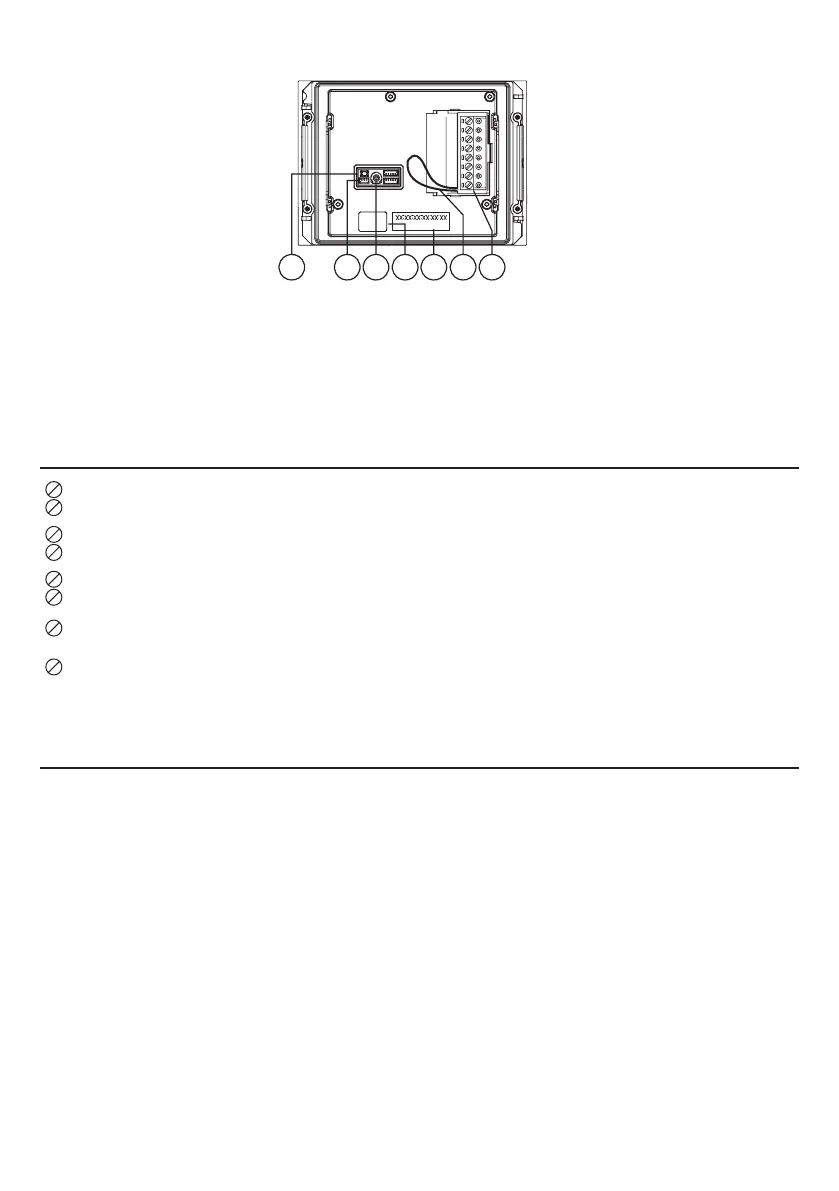

ACHTERAANZICHT (GEMEENSCHAPPELIJK VOOR BEIDE MODULES)
10 11 1 2 151413 16
10. Confi guratietoets (PROGRAM);
11. Connector voor de module met spoel voor slechthorenden (ILA) Sch. 1168/48;
12. Trimmer om het volume van de luidspreker te regelen (RV1);
13. Connector voor de aansluitkabel van de modules (OUT);
14. Etiket met het MAC ADRES van het apparaat.
15. Brug voor de verbinding met de deurstatussensor;
16. Aansluitklemmenbord.
4. BESCHRIJVING VAN DE KLEMMENBORDEN
]
PA
Inkomhaltoets
]
LINE
Inkomende Bus-lijn
]
SE2
Contacten voor inrijpoortrelais
SE -
Negatieve, bekrachtiging thyristorontsteking elektrisch slot voetgangersingang met
capacitieve ontlading
SE +
Positieve, bekrachtiging thyristorontsteking elektrisch slot voetgangersingang met
capacitieve ontlading
5. CONFIGURATIE BASISPARAMETERS (ZONDER WiFi-
VERBINDING)
5.1. CONFIGUREERBARE PARAMETERS
U kunt de basisparameters direct met de buitenpost confi gureren, zonder WiFi. U confi gureert direct op
het apparaat. U kunt de onderstaande parameters confi gureren en de ingestelde waarde herkennen aan de
LEDS (1) en (4).
5.1.1. PARAMETER 1: type buitenpost
Deze parameter stelt de audio- en audio/videobuitenpost in als hoofdbuitenpost of secundaire buitenpost.
Met de hoofdbuitenpost kunnen alle gebruikers van het systeem worden opgeroepen. Met de secundaire
buitenpost kunnen alleen de gebruikers van de bijbehorende kolom worden opgeroepen. De gebruiker die
de oproep ontvangt, kan aan de hand van de timing van de beltoon bepalen van wie de oproep is.
5.1.2. PARAMETER 2: identificatie (ID) van de buitenpost
Als in de vorige parameter de buitenpost is ingesteld als hoofdbuitenpost, kunt u met deze parameter
zijn ID wijzigen van 0 in 1 omdat in het systeem meerdere hoofdoproepposten kunnen zijn maar met een
ander ID. Als in de vorige parameter de buitenpost is geconfi gureerd als ‘secundair’ (standaard toegewezen
aan de kolom 0) kunt u met deze parameter zijn ID wijzigen van 0 in 1 omdat in één kolom 2 secundaire
oproepposten aanwezig kunnen zijn maar met een ander ID.
