24
DS1083-098A
1. PREMISA
El dispositivo se puede utilizar:
1. para la versión de teclados que solo tienen pulsadores;
Para la programación básica del dispositivo sin conexión WiFi seguir la información detallada en este
manual.
Para la programación avanzada del dispositivo con conexión WiFi seguir la información presente en
el apartado 7 del manual.
2. combinado con el módulo pantalla Ref. 1168/1.
Para la confi guración del dispositivo implementado en sistemas 2VOICE, descargar los manuales de
instrucciones específi cos del sitio Urmet, leyendo el QR Code siguiente con la cámara del smartphone
o la tableta.
http://qrcode.urmet.com/default.aspx?prodUrmet=142071&lingua=en
2. DESCRIPCIÓN
El microaltavoz audio vídeo (Ref. 1083/48) y el audio (Ref. 1083/38) están dedicados al sistema 2VOICE.
Están realizados con mecánica mod. 1168 de un módulo y contienen:
Dos pulsadores de llamada;
Indicación del estado del sistema (DDA);
Cámara gran angular de colores y con led de iluminación (solo en Ref. 1083/48).
3. ESTRUCTURA

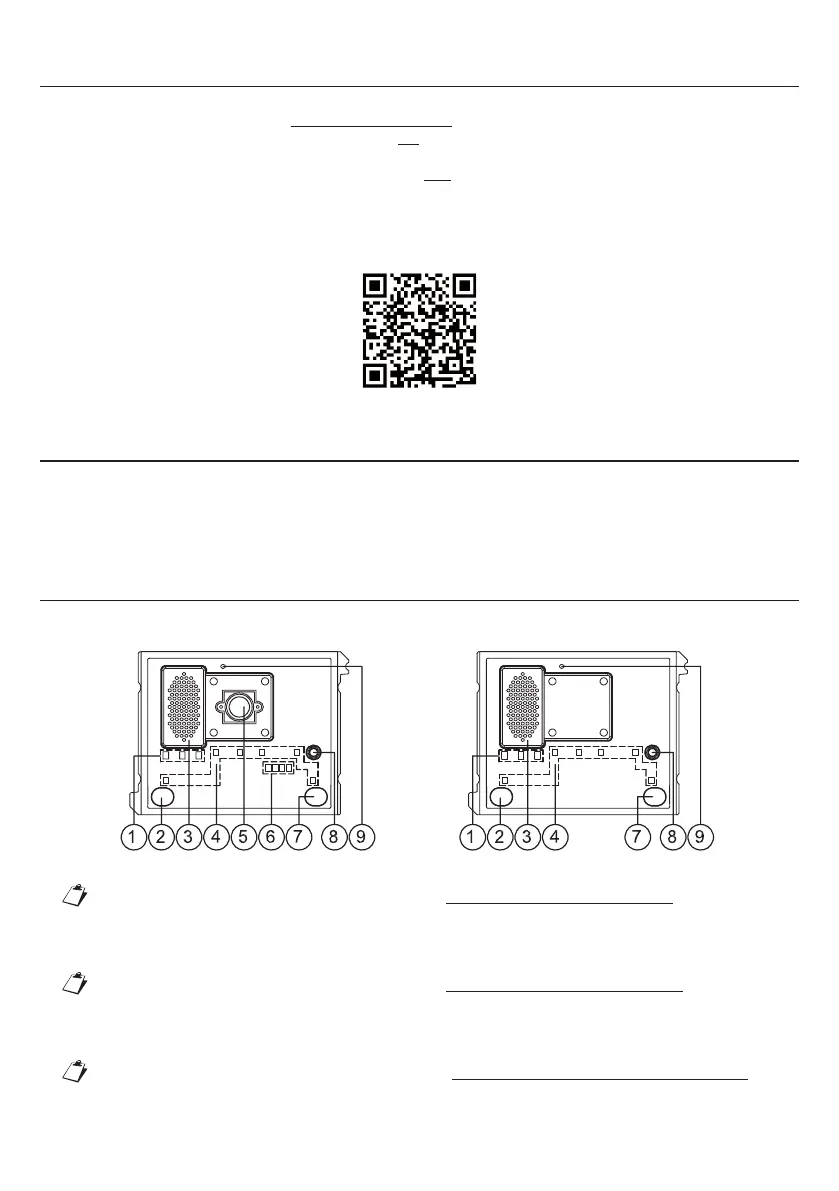

VISTA FRONTAL
Ref. 1083/48 Ref. 1083/38
1. Led de visualización del estado DDA (ver el apartado 8);
En la fase de confi guración, los leds identifi can el tipo de parámetro seleccionado.
2. Pulsador de llamada “USUARIO 0”;
3. Altavoz;
4. Led de iluminación de los tarjeteros para el nombre y de los pulsadores;
En la fase de confi guración, los leds identifi can el valor del parámetro seleccionado.
5. Cámara;
6. Led de iluminación de la cámara;
7. Pulsador de llamada “USUARIO 1”;
En la fase de confi guración, el pulsador permite el cambio y/o la confi rmación del parámetro.
8. Micrófono.
9. Sensor crepuscular para el encendido automático de los tarjeteros con el nombre.
–
–
–
•
•
•
