Un solo modulo numero civico Sch. 1168/50 o espansore a quattro tasti Sch. 1168/4 o otto tasti
Sch. 1168/8.
I moduli connessi violando i vincoli esposti saranno ignorati dal posto esterno.
13. ESEMPIO DI COLLEGAMENTO

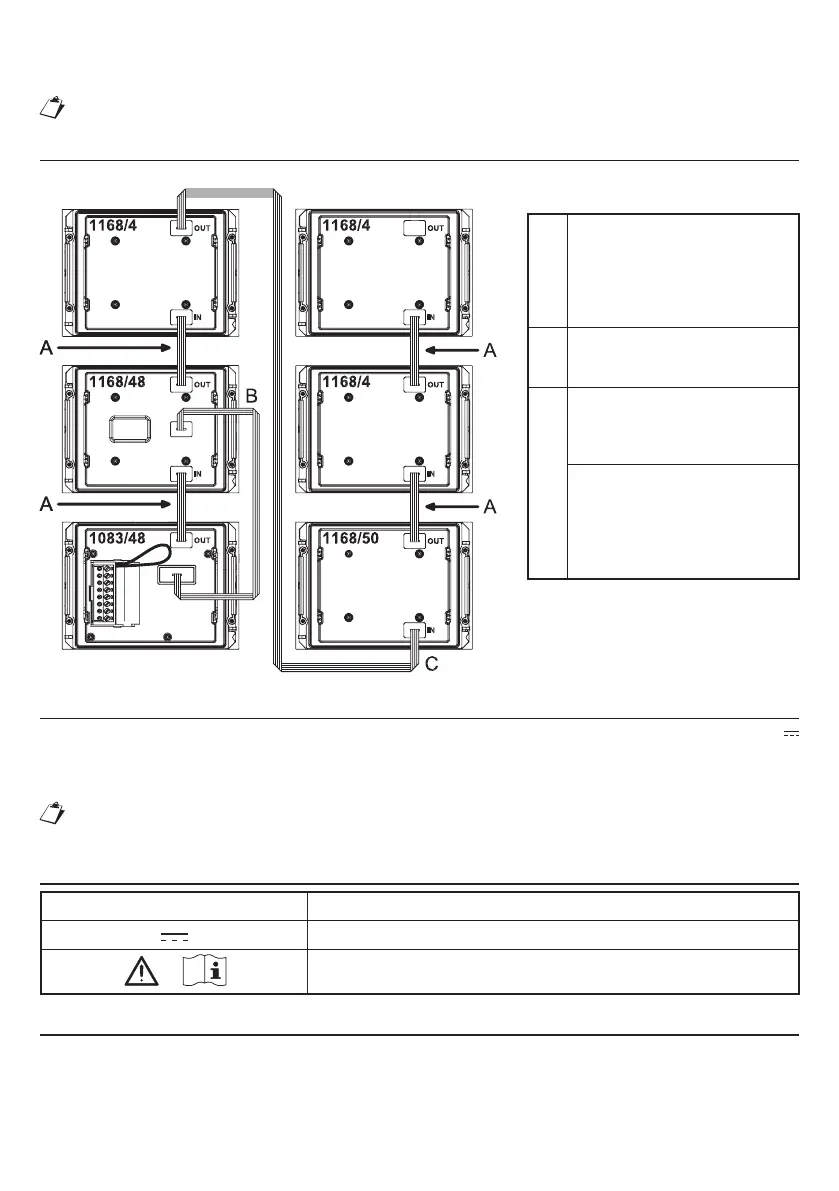

Vista posteriore dei moduli fi ssati ai telai della pulsantiera ribaltati.
•
A
Cavetto lungo 6 cm a corredo
del modulo tasti con espansore
Sch. 1168/4 e 1168/8, del
modulo ILA e sintesi vocale
Sch. 1168/48 e del modulo
numero civico Sch. 1168/50.
B
Cavetto lungo 20 cm a corredo
del modulo ILA e sintesi vocale
Sch. 1168/48.
C
Cavetto lungo 38 cm a corredo
del telaio 2 moduli Sch. 1168/62
e della custodia con telaio a 2
moduli Sch. 1168/312.
Cavetto lungo 58 cm a corredo
del telaio a 3 o 4 moduli (Sch.
1168/63 o 1168/64) e delle
custodie 1 fi la con telaio a 3
o 4 moduli (Sch. 1168/313 o
1168/314).
14. CARATTERISTICHE TECNICHE
Tensione di alimentazione: ............................................................................................................ 36÷48 V
Assorbimento @ 48Vcc:
Riposo: ................................................................................................................................. < 10 mAcc
A regime: ............................................................................................................................. < 250 mAcc
I cavi impiegati devono rispondere alla norma IEC 60332-1-2 se di sezione 0,5 mm² o superiore,
oppure alla norma IEC 60332-2-2 se di sezione inferiore a 0,5 mm².
15. LEGENDA SIMBOLI
Simbolo Spiegazione
Tensione di alimentazione continua
Riferirsi al manuale d’installazione del dispositivo
16. DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA
Il fabbricante, URMET S.p.A., dichiara che i tipi di apparecchiature radio:
POSTO ESTERNO AUDIO VIDEO Sch. 1083/48 e POSTO ESTERNO AUDIO Sch. 1083/38
sono conformi alla direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
www.urmet.com
