Electrical diagrams
32

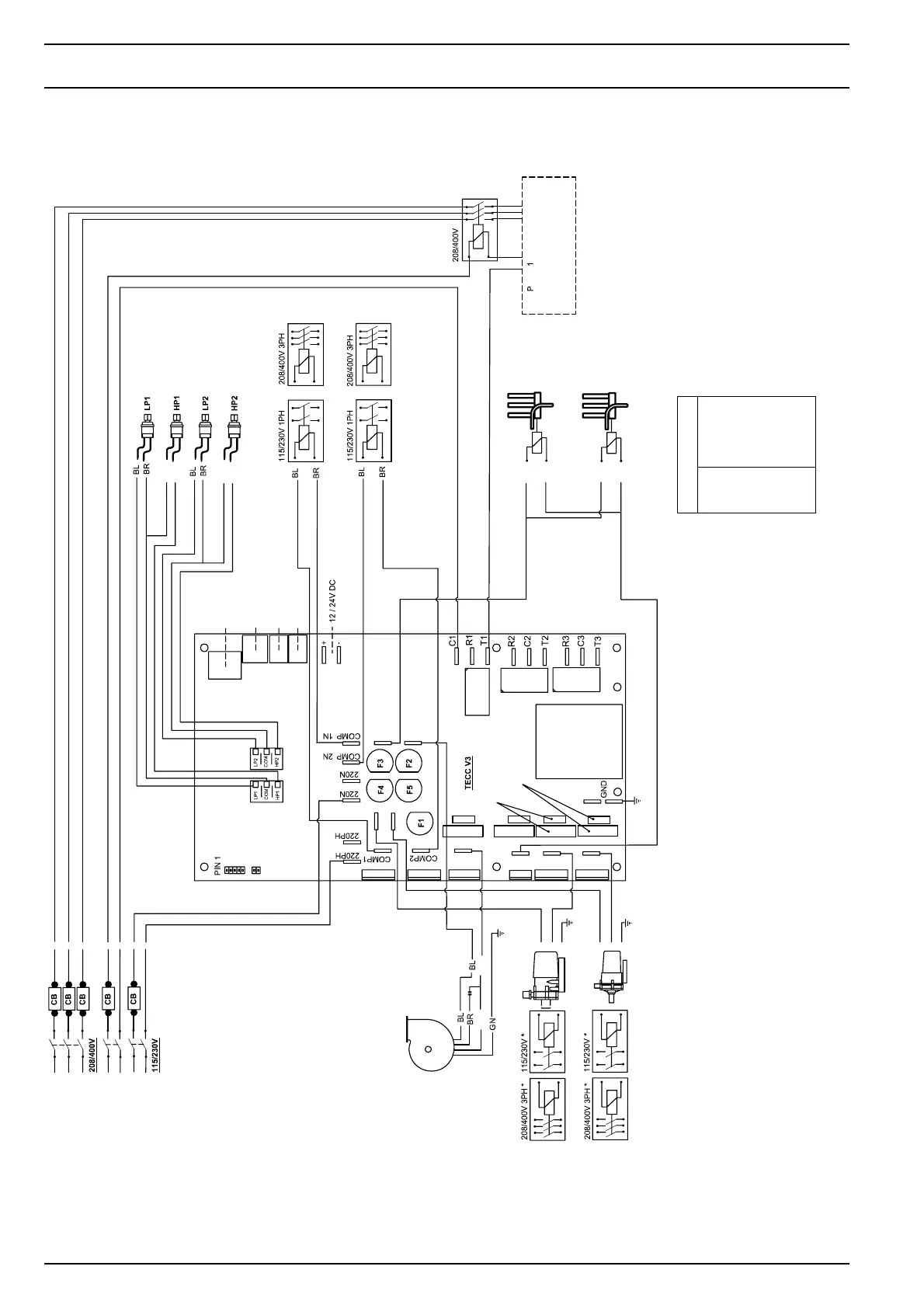

8.8 Premium TECC V3 with calorifier
SW
RT
SW
RT
GR
GE
GR
GE
WS
SW
Fuses:
F1 PCB 315mA (115V 630mA)
F2 fan 6.3A
F3 valve 3.15A
F4 pump 1 SW 3.15A
F5 pump 2 CW 3.15A
Cable colours
bl
br
ge
gn
gr
rt
sw
ws
blue
brown
yellow
green
grey
red
black
white
Relay Comp. 1
Blower
AC switch board
Pressure switches
Display
External air temp.
sensor
Chilled water temp.
sensor
fan
valve
pump 2
Capacitor and
resistor pump 2 *)
*) In case a relay is used, the controller should
be without related capacitor and resistor
Capacitor and
resistor pump 1 *)
pump 1
fan N
valve N
pump1N
pump 2 N
Not used
4-way rev. valve
Relay Comp. 2
4-way rev. valve
Seawater pump
Chilled water pump
**) IMPORTANT
In case a calorifier is used set TECC
controller at setpoint 15 °C 2-00
Clixon /
Thermostat
Heater
element
Calorifier **)
