YORK INTERNATIONAL
FORM 201.18-NM2
POWER AND CONTROL PANEL LAYOUTS
TRANSFORMERS
POWER SUPPLY
BOARD
CIRCUIT
BREAKERS

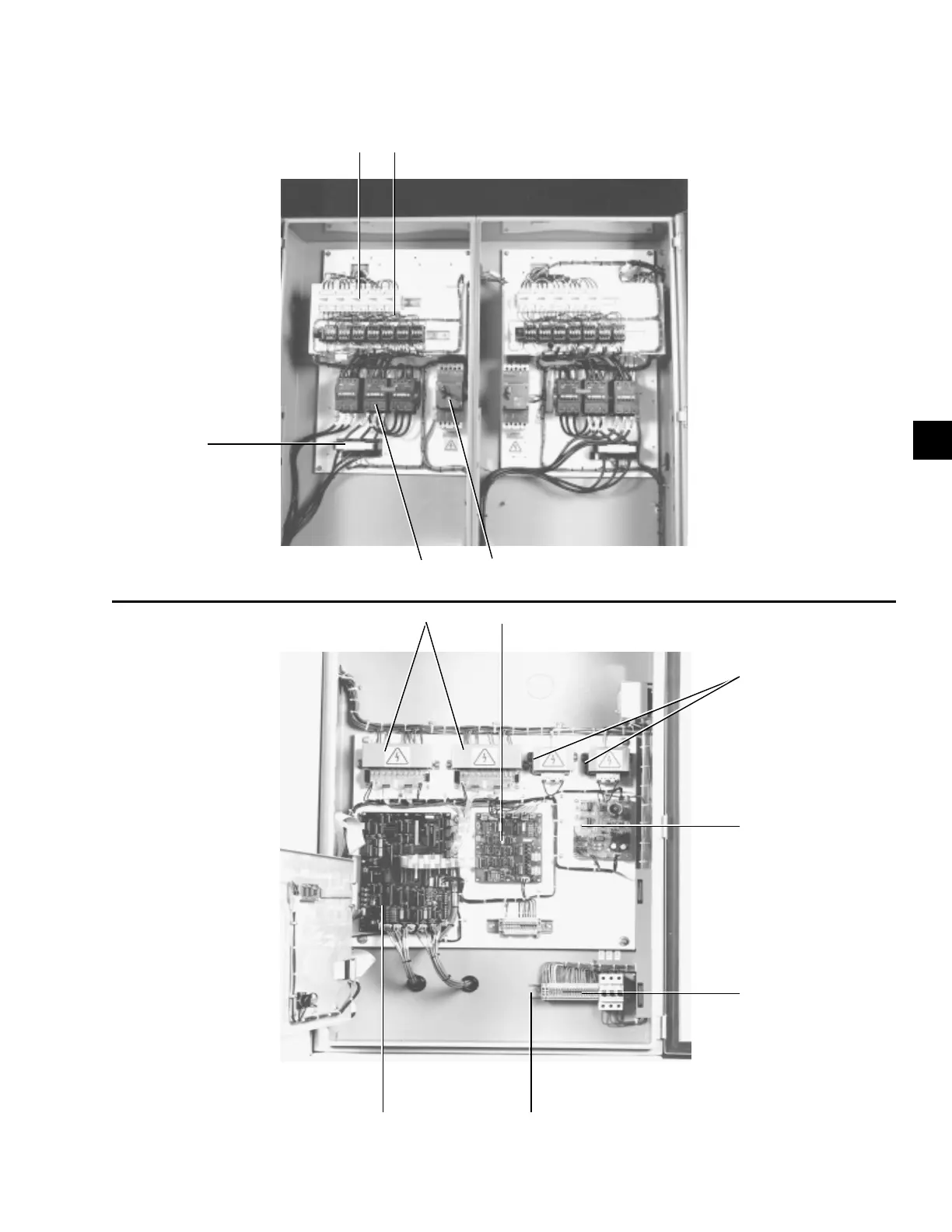

FIG. 8 – PANEL LAYOUTS
CONTROL PANEL
RELAY BOARDS I/O EXPANSION BOARD
CUSTOMER
CONNECTIONS
(Flow Switch, Alarm, Run, 115VAC supply, etc.)
MICROPROCESSOR
CIRCUIT BOARD
28965A
POWER PANELS
FAN CIRCUIT
BREAKERS
CONTROL
RELAYS
MOTOR
PROTECTOR
STAR / DELTA
COMPRESSOR CONTACTORS
DOOR INTERLOCKED
CIRCUIT BREAKER
28967A
